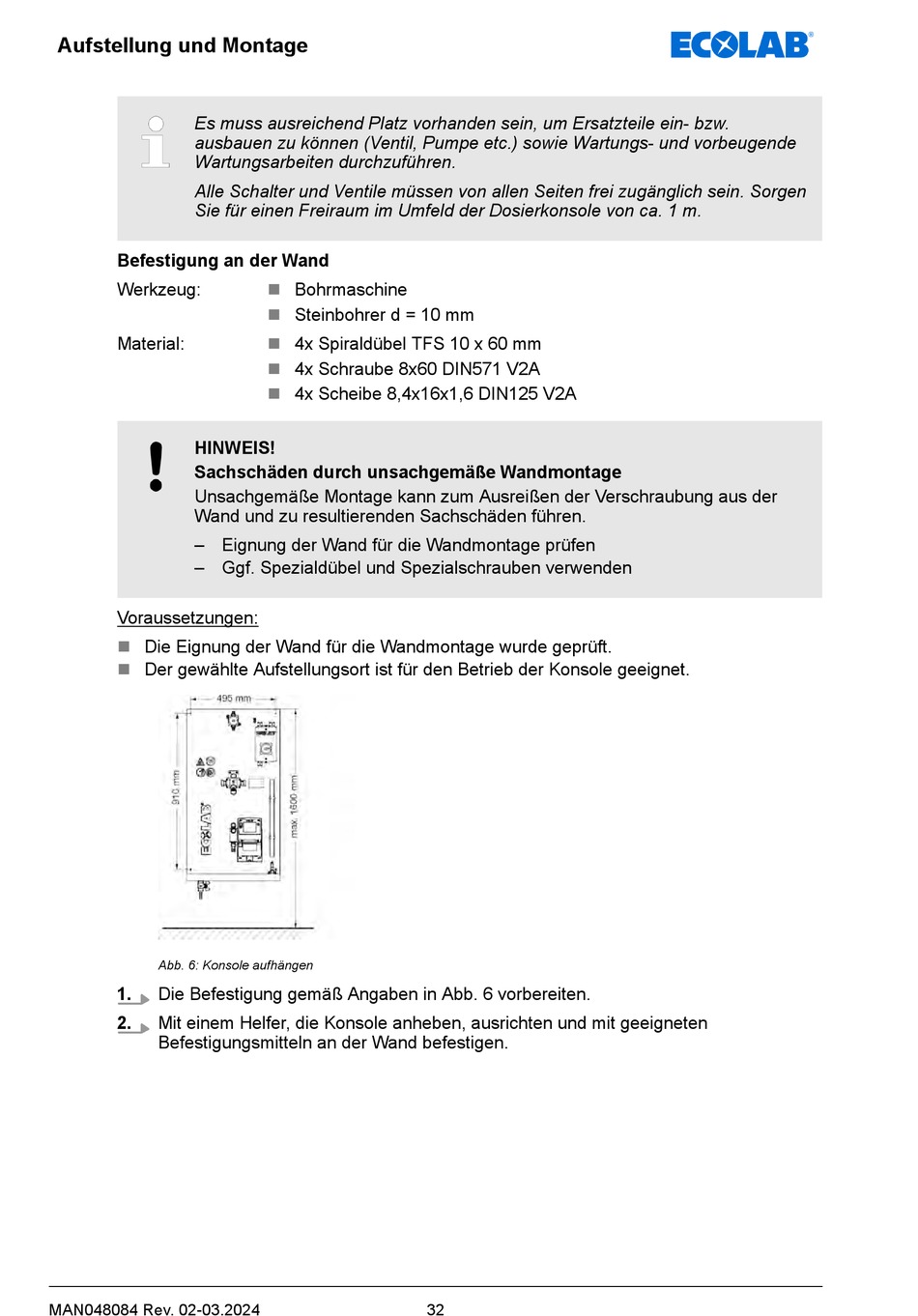

Aufstellung und Montage
Es muss ausreichend Platz vorhanden sein, um Ersatzteile ein- bzw.
ausbauen zu können (Ventil, Pumpe etc.) sowie Wartungs- und vorbeugende
Wartungsarbeiten durchzuführen.
Alle Schalter und Ventile müssen von allen Seiten frei zugänglich sein. Sorgen
Sie für einen Freiraum im Umfeld der Dosierkonsole von ca. 1 m.
Befestigung an der Wand
Werkzeug:
Material:
HINWEIS!
Sachschäden durch unsachgemäße Wandmontage
Unsachgemäße Montage kann zum Ausreißen der Verschraubung aus der
Wand und zu resultierenden Sachschäden führen.
– Eignung der Wand für die Wandmontage prüfen
– Ggf. Spezialdübel und Spezialschrauben verwenden
Voraussetzungen:
n
Die Eignung der Wand für die Wandmontage wurde geprüft.
n
Der gewählte Aufstellungsort ist für den Betrieb der Konsole geeignet.
Abb. 6: Konsole aufhängen
1.
Die Befestigung gemäß Angaben in Abb. 6 vorbereiten.
2.
Mit einem Helfer, die Konsole anheben, ausrichten und mit geeigneten
Befestigungsmitteln an der Wand befestigen.
MAN048084 Rev. 02-03.2024
Bohrmaschine
n
n
Steinbohrer d = 10 mm
4x Spiraldübel TFS 10 x 60 mm
n
n
4x Schraube 8x60 DIN571 V2A
n
4x Scheibe 8,4x16x1,6 DIN125 V2A
32
