Einführung
7.1.1

Anwendungsbereich

Übertragungs-
geschwindigkeit
Datenübertragung
7 - 6
Die Datenübertragung mit SINEC L1 realisiert den Datenaustausch
zwischen der CPU 928B/CPU 948 und einem oder mehreren Partnern,
die an das Bus-System SINEC L1 angeschlossen sind.
CPU 928B/CPU 948
Schnittstellen-
modul
SINEC L1
SI 1 SI 2
PG

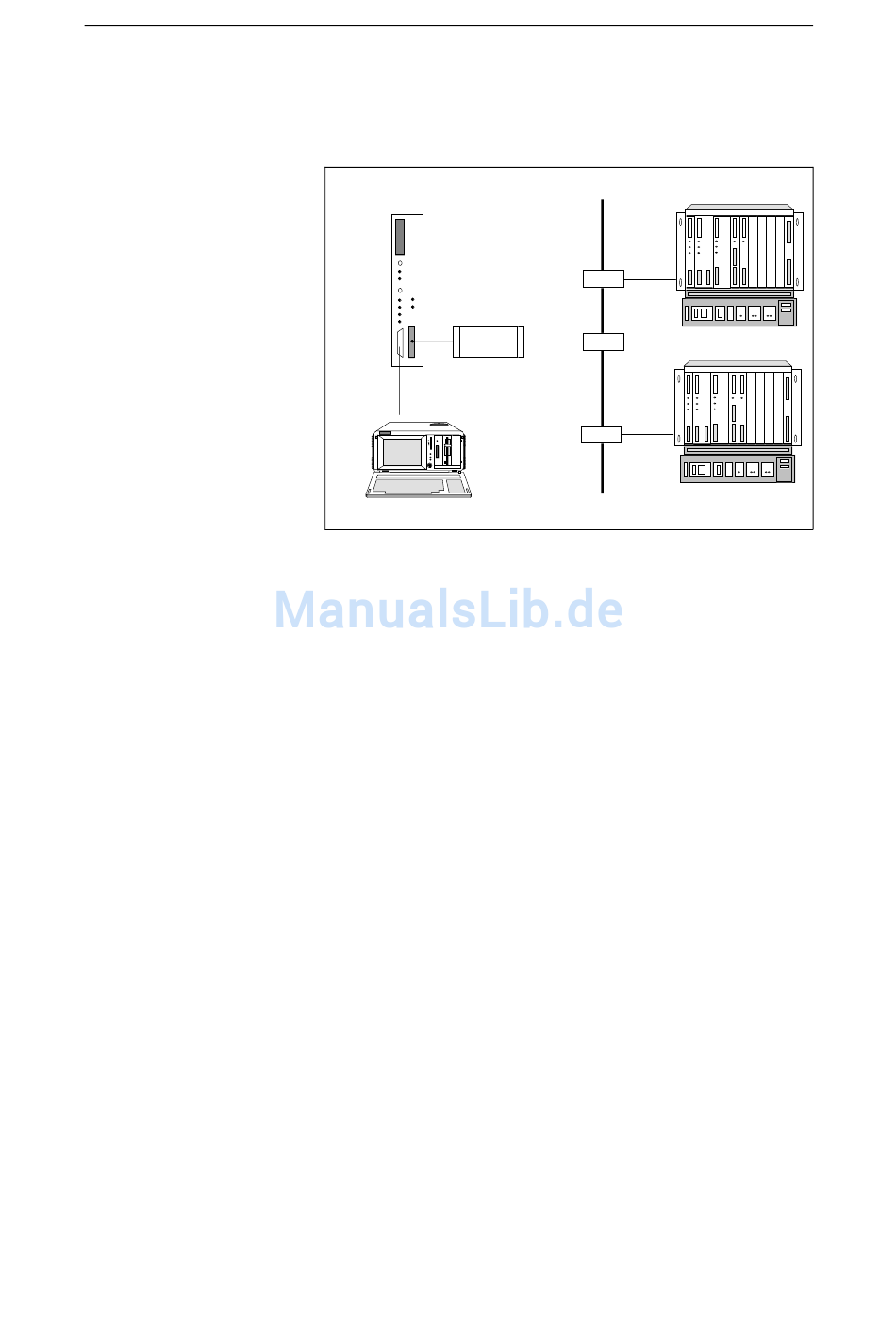

Bild 7-1 Datenaustausch
Für den Anschluß der CPU 928B bzw. der CPU 948 an SINEC L1
benötigen Sie das Schnittstellenmodul SINEC L1. Bauen Sie das
Modul in den Modulschacht der zweiten Schnittstelle der CPU 928B/
CPU 948 ein. Die Verbindung zum Bus stellen Sie mit der Bus-
klemme BT 777 her. Verwenden Sie die CPU als Punkt-zu-Punkt-
Master, können Sie eine Steckleitung ohne Busklemme verwenden.
Informationen zum Schnittstellenmodul und zur Steckerbelegung
finden Sie im Systemhandbuch AG S5-135U/155U (Abschnitt 5.8
Schnittstellenmodule).
Die Übertragungsgeschwindigkeit beträgt 9600 Baud.
Mit SINEC L1 können Sie
• Daten senden
Die zu sendenden Daten stehen im Sendefach (siehe
Abschnitt 7.2.2).
• Daten empfangen
Die empfangenen Daten stehen im Empfangsfach (siehe
Abschnitt 7.2.3).
Bei Datenempfang kann zusätzlich ein Betriebszustandswechsel
angestoßen werden.
AG
Bus-System
SINEC L1
BT 777
BT 777
AG
BT 777
CPU 928B/CPU 948 Kommunikation
