Auftragsanstoß vom
Koppelpartner
CPU 928B/CPU 948 Kommunikation
C79000-D8500-C277-01
Das Systemprogramm bearbeitet einen durch den Koppelpartner
angestoßenen Auftrag im Hintergrund. Es bearbeitet diesen Auftrag
parallel zum Anwenderprogramm.

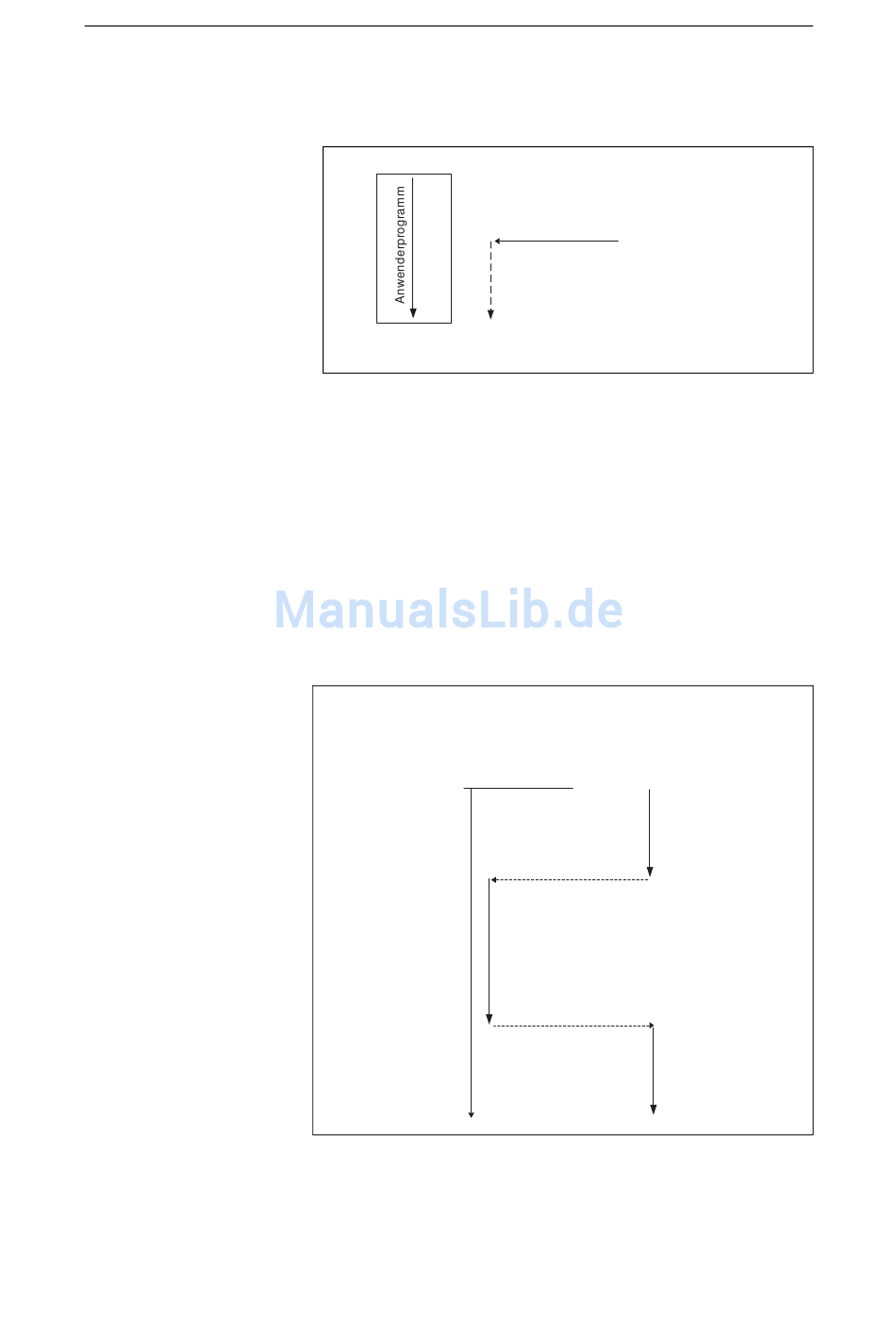

Bild 1-7 Auftragsbearbeitung parallel zur Anwenderprogrammbearbeitung
Für den Betriebssystem-/Standard-Prozessor erfolgt der Auftrags-
anstoß in diesem Fall durch den Kommunikations-Prozessor. Nach
Auftragsanstoß werden die im Dual-Port-RAM übergebenen Parame-
ter überprüft und die Nutzdaten vom oder ins Dual-Port-RAM transfe-
riert.
Pro Bearbeitungseinheit werden maximal 352 Worte bei der
CPU 928B bzw. 2048 Worte bei CPU 948 transferiert. Bei einem
SEND-Auftrag des Koppelpartners werden die Nutzdaten vom Dual-
Port-RAM in den Anwenderspeicher transferiert. Bei einem FETCH-
Auftrag des Koppelpartners (nur Rechnerkopplung RK 512) werden
die Nutzdaten vom Anwenderspeicher ins Dual-Port-RAM transferiert.
Bearbeitung durch den
Betriebssystem-/
Standard-Prozessor
Auftragsanstoß durch
den Koppelpartner
Zeit t
Bild 1-8 Zeitlicher Ablauf eines Auftrages bei Anstoß durch den Koppel-
partner
Arbeitsweise der Kommunikation
Kommunikation mit
CPU 928B/CPU 948
Auftragsanstoß durch
den Koppelpartner
Auftragsbearbeitung
durch das
Systemprogramm
Bearbeitung durch den
Kommunikations-Prozessor
Auftrag
Quittung
1 - 13
