Siemens SIMATIC S5 Handbuch Seite 17

CPU 948
CPU 928B/CPU 948 Kommunikation
C79000-D8500-C277-01
Nutzdaten zwischen Dual-Port-RAM und Schnittstellencontroller
und führt dabei eine Vorverarbeitung der Nutzdaten durch.
• Der Schnittstellencontroller bildet das Interface des Kommunika-
tions-Prozessors zu den beiden seriellen Schnittstellen SI 1 und
SI 2.

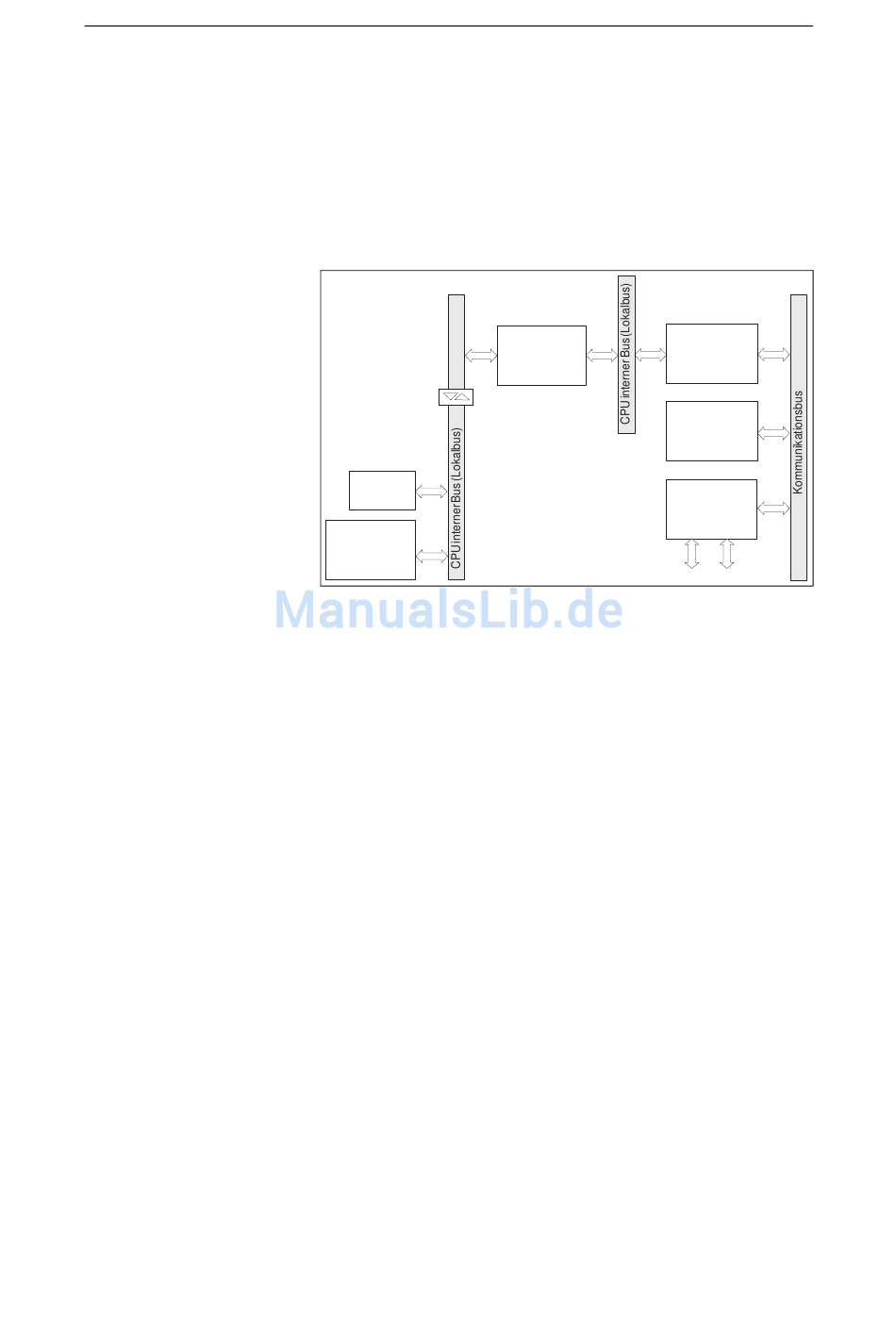

Das nachfolgende Blockschaltbild zeigt die für die Kommunikation
relevanten Hardware-Komponenten der CPU 948.
Anwender-
speicher
RAM
MC5-
Prozessor
ASICs
Bild 1-4 Für die Kommunikation relevante Hardware-Komponenten der
CPU 948
Dabei haben die abgebildeten Bausteine folgende Aufgabenteilung:
• Der MC5-Prozessor übernimmt aktiv keine Funktionen für die
Kommunikation außer für die Fehlerbehandlung (OB 35-Aufruf).
• Der Standard-Prozessor übergibt die Kommunikationsaufträge
des Anwenderprogrammes an den Kommunikations-Prozessor und
transferiert die Nutzdaten zwischen Anwenderprogramm und dem
Dual-Port-RAM auf Anforderung des Kommunikations-Prozessor
und des Anwenderprogrammes.
• Der Kommunikations-Prozessor wickelt sämtliche Kommuni-
kationsaufgaben der CPU 948 nach außen hin ab. Das heißt, daß er
Kommunikationsfunktionen im Rahmen der Kopplungstypen über-
nimmt. Der Kommunikations-Prozessor transferiert die Nutzdaten
zwischen Dual-Port-RAM und Schnittstellencontroller und führt
dabei eine Vorverarbeitung der Nutzdaten durch.
• Das Dual-Port-RAM ist Auftrags- und Datenschnittstelle zwi-
schen dem Standard-Prozessor und dem Kommunikations-
Prozessor.
• Der Schnittstellencontroller bildet das Interface des Kommuni-
kations-Prozessors zu den beiden seriellen Schnittstellen SI 1 und
SI 2.
Arbeitsweise der Kommunikation
Standard- Dual-Port-RAM
Prozessor
80C186
Kommunikations-
Schnittstellen-
SI1
16 kbyte
prozessor
80C188
controller
8530
SI2
1 - 9
