Modus 2 - variable Nutzdatenlänge
Endekontrolle und
ZVZ-Überwachung
Telegramm
vollständig

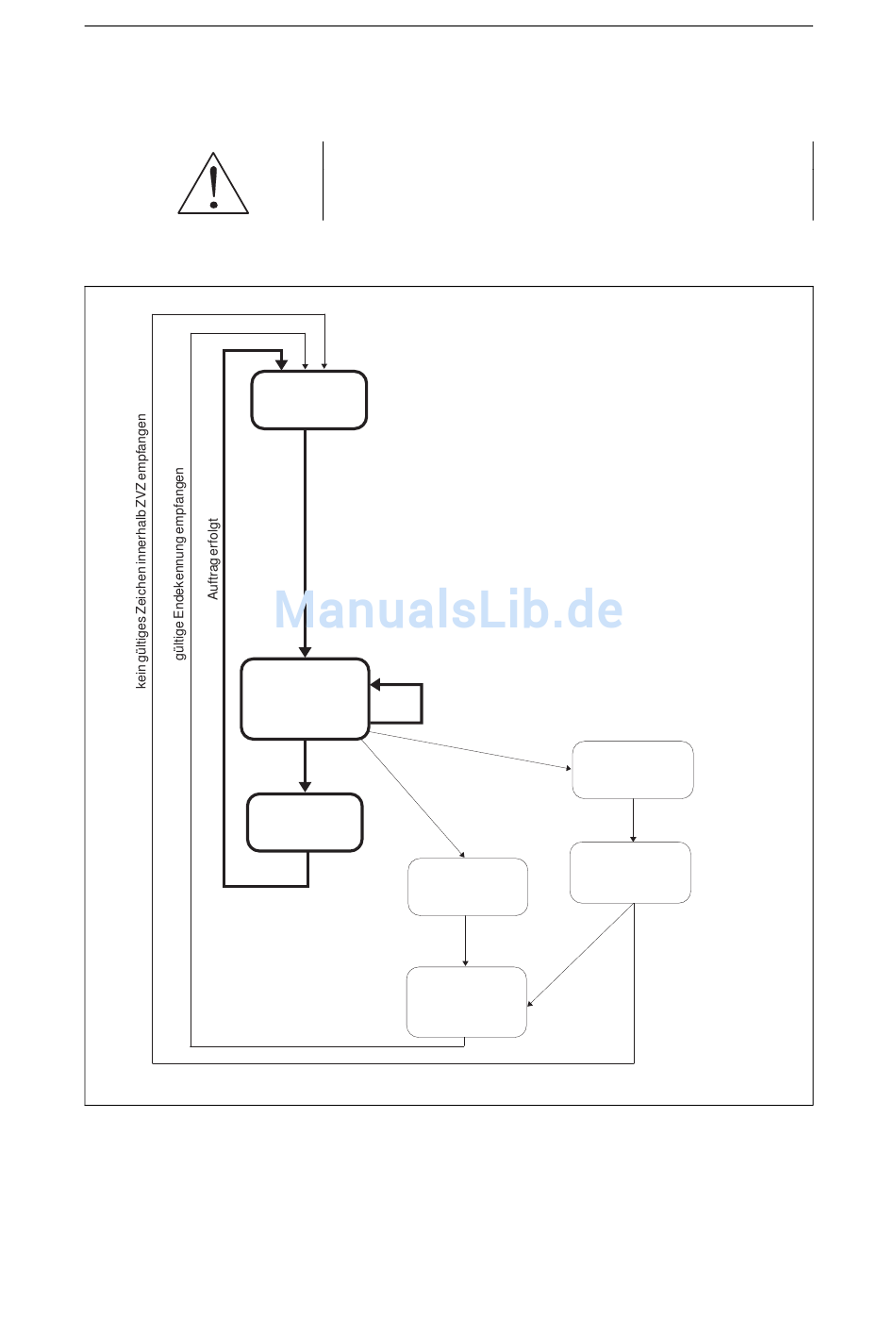

Bild 6-9 Ablaufschema beim Empfangen
6 - 66
Die Endekennung muß mit derjenigen übereinstimmen, die im
statischen Parametersatz eingetragen ist.
Vorsicht
Achten Sie darauf, daß die beiden Koppelpartner mit der gleichen
Endekennung arbeiten.
Warten
auf
Zeichen
Zeichen
eingetroffen
Zeichen
empfangen mit
Auftrag an
Betriebssystem-
Prozessor
des Fehlers im
Fehlerbereich
sonstiger Fehler
(kein ZVZ-Fehler)
Warten auf gültige
Endekennung und
Empfangspuffer
BREAK
des Fehlers im
Fehlerbereich
Fehler beim
Empfang
Warten auf Zeichen
Melden
mit ZVZ nach
gültiges Zeichen
innerhalb ZVZ
empfangen
löschen
CPU 928B/CPU 948 Kommunikation
Melden
BREAK-Zustand
aufgehoben
BREAK
