4.6

Datenaustausch

4.6.1

Hardware-Ebene

4.6.2

Prozedur-Ebene

4.6.3

Telegramm-Ebene

CPU 928B/CPU 948 Kommunikation
C79000-B8500-C331-01
Der Datenaustausch zwischen den Partnern findet auf drei Ebenen
statt.
• Hardware-Ebene (Bit-Übertragungsschicht)
• Prozedur-Ebene (Sicherungsschicht)
• Telegramm-Ebene (Transportschicht)
Die Hardware-Ebene umfaßt die physikalischen Bedingungen der
Datenübertragung. In die CPU 928B/CPU 948 können Sie verschie-
dene Schnittstellenmodule stecken (TTY-, V.24- oder RS422-A/485-
Modul). Detaillierte Informationen zu den Schnittstellenmodulen
finden Sie im Systemhandbuch AG S5-135U/155U.
Sämtliche Telegramme der RK 512 (Befehls- und Reaktions-
telegramme) werden von der Prozedur-Ebene der Rechnerkopplung
übertragen, d. h. mit der Prozedur 3964 oder 3964R gesendet oder
empfangen. Die Prozedur verpackt die Telegramme mit einer Start-
bzw. Endesequenz, versieht die entstehenden Datenblöcke mit einem
Blockprüfzeichen (nur bei der Prozedur 3964R) und wickelt selbst-
ständig Telegrammwiederholungen ab bei fehlerhafter Telegramm-
quittung des Empfängers.
Die Telegramm-Ebene entspricht der Transportschicht des ISO/OSI-
Schichtenmodells.
Die CPU 928B/CPU 948 sendet ein Befehlstelegramm an den Partner.
Dieser sendet ein Reaktionstelegramm an die CPU zurück.
CPU 928B/CPU 948
Befehlstelegramm

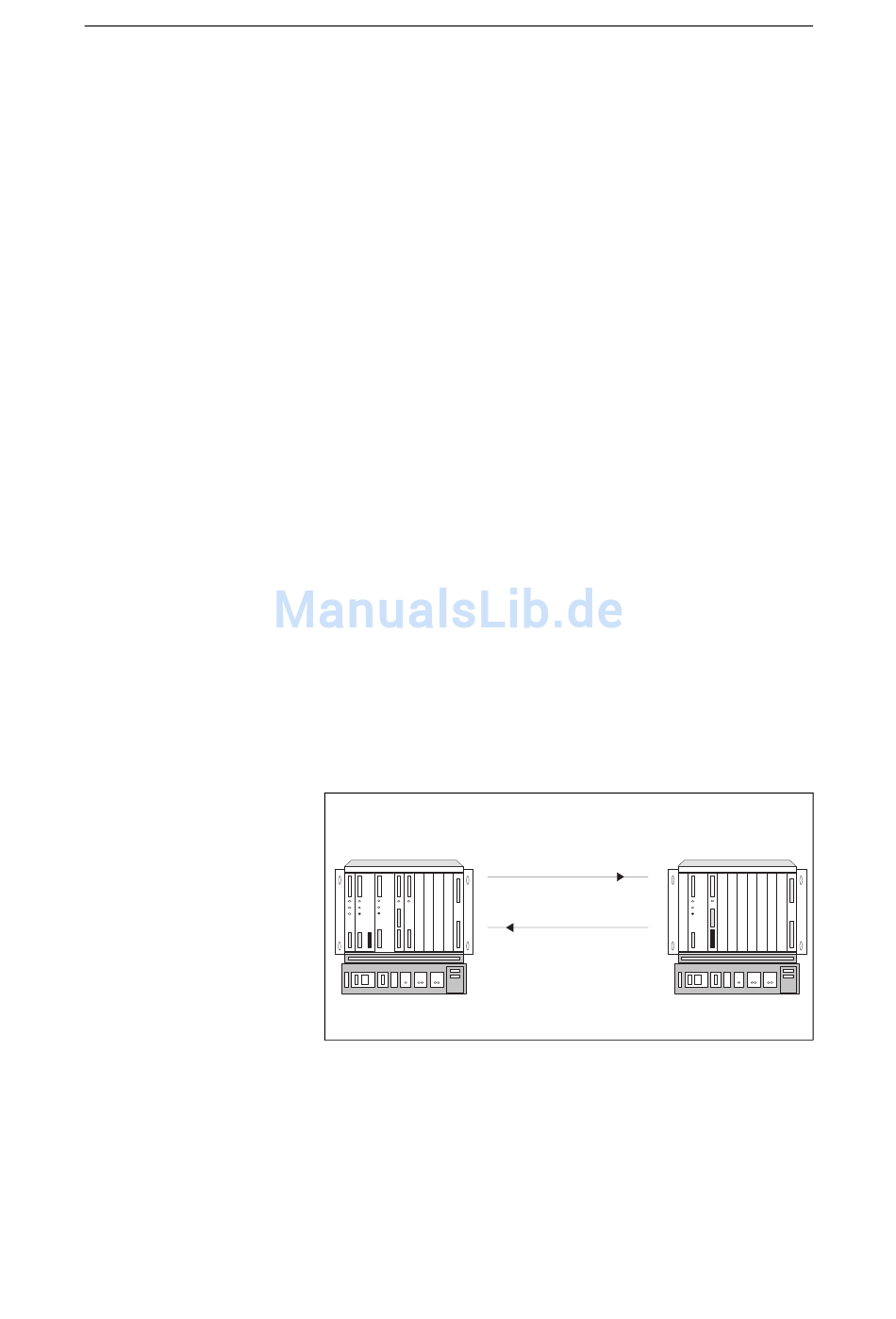

Bild 4-7 Befehlstelegramm mit Reaktionstelegramm
Befehlstelegramme sind entweder SEND-Telegramme (bei einem
SEND-Auftrag) oder FETCH-Telegramme (bei einem FETCH-
Auftrag).
Datenaustausch
Partner
Reaktionstelegramm
4 - 41
