Arbeitsweise der Kommunikation

1.4 Arbeitsweise der Kommunikation
1.4.1

Aufbau der Hardware

CPU 928B
1 - 8
Zum Verständnis für die Arbeitsweise der Kommunikation wird
zuerst auf die Hardware der CPU 928B und der CPU 948 eingegan-
gen.

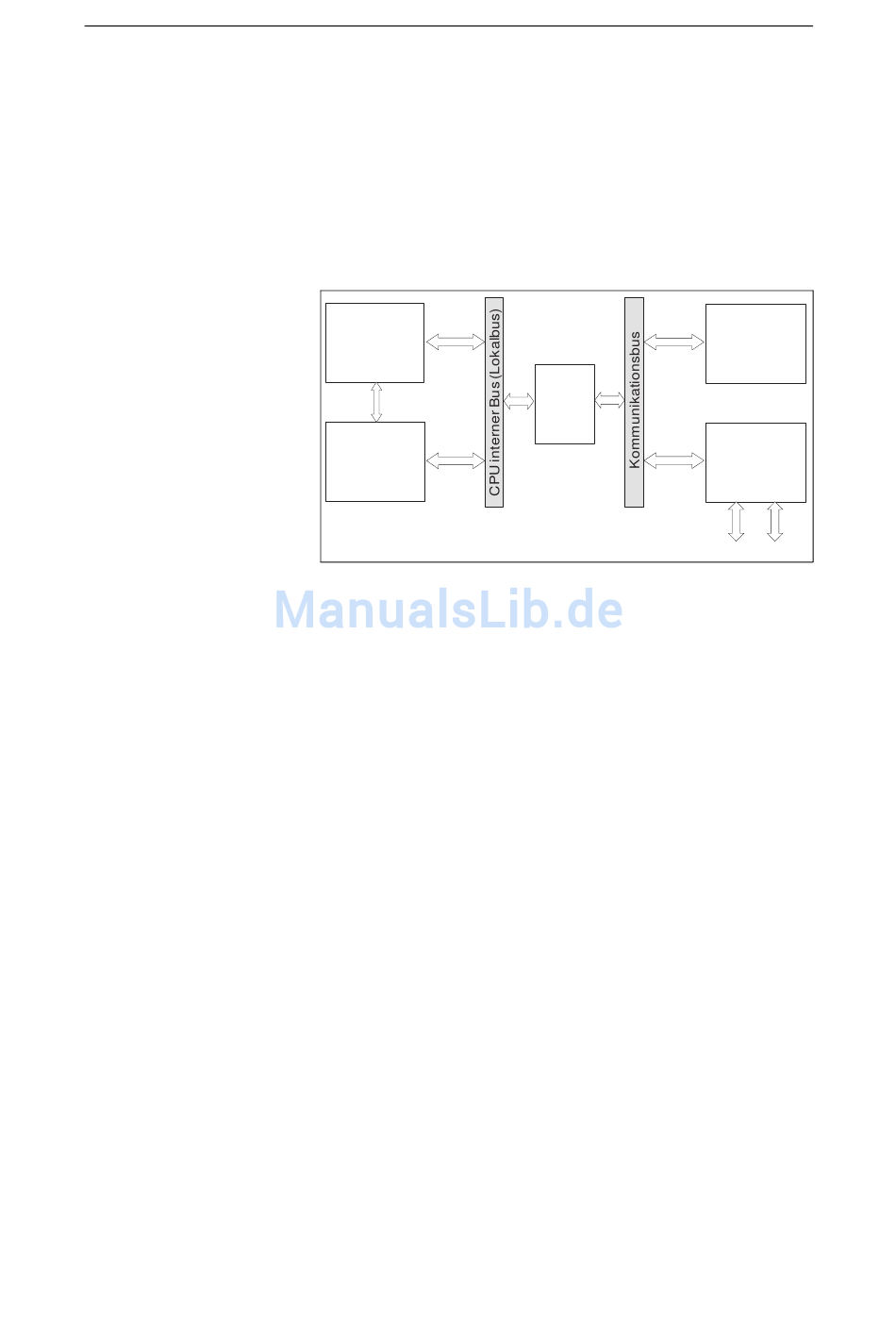

Folgendes Blockschaltbild zeigt die für die Kommunikation
relevanten Hardware-Komponenten der CPU 928B.
Betriebssystem-
Prozessor
80C186
Befehls-
bearbeitungs-
Prozessor
AM 29116
Bild 1-3 Für die Kommunikation relevante Hardware-Komponenten der
CPU 928B
Dabei haben die abgebildeten Bausteine folgende Aufgabenteilung:
• Der Betriebssystem-Prozessor übernimmt übergeordnete Auf-
gaben wie Zyklus- und Unterbrechungsbehandlung. Er unterstützt
den Befehlsbearbeitungs-Prozessor, übergibt die Kommunikations-
aufträge des Anwenderprogrammes an den Kommunikations-
Prozessor und transferiert die Nutzdaten zwischen Anwender-
programm und Dual-Port-RAM auf Anforderung des Kommunika-
tions-Prozessors und des Anwenderprogrammes.
• Der Befehlsbearbeitungs-Prozessor bearbeitet mit Hilfe eines
Mikroprogramms die STEP-5-Befehle. Er aktualisiert das Pro-
zeßabbild und die Zeitzellen und übernimmt Hilfsfunktionen für
den Betriebssystem-Prozessor. Er übernimmt keine direkten Funk-
tionen für die Kommunikation.
• Das Dual-Port-RAM ist Auftrags- und Datenschnittstelle
zwischen dem Betriebssystem-Prozessor und dem
Kommunikations-Prozessor.
• Der Kommunikations-Prozessor wickelt sämtliche Kommunika-
tionsaufgaben der CPU 928B nach außen hin ab. Das heißt, daß er
Kommunikationsfunktionen im Rahmen der PG-Schnittstelle, der
Rechnerkopplung RK 512, der Datenübertragung mit den
Prozeduren 3964/3964R, dem "offenen Treiber" und SINEC L1
übernimmt. Der Kommunikations-Prozessor transferiert die
Dual-Port-
RAM
16 kbyte
CPU 928B/CPU 948 Kommunikation
C79000-D8500-C277-01
Kommunikations-
Prozessor
80C188
Schnittstellen-
controller
8530
SI1 SI2
