2.1 Übersicht CPU 928B und CPU 948
2.1.1
Bedien- und Anzeige-
elemente
2 - 4
Eine Produktübersicht, die technische Beschreibung sowie die
Beschreibung von Montage und Betrieb der CPU 928B/CPU 948
finden Sie im Systemhandbuch AG S5-135U/155U. Die nachfolgen-
den Kapitel beschreiben die Funktionsweise und Bedienoberfläche der
beiden seriellen Schnittstellen der Baugruppe.

Alle Bedien- und Anzeigeelemente (Taster, Schalter und LEDs)

befinden sich auf der Frontplatte der CPU 928B/CPU 948. Die
folgenden Bilder zeigen diese Frontplatten.
CPU928B
RUN
STOP
RUN
STOP
RÜCKSETZEN
RESET
URLÖSCHEN
OVERALL
RESET
SI1
QVZ
SI2
ADF
ZYK
BASP
SI1 SI2

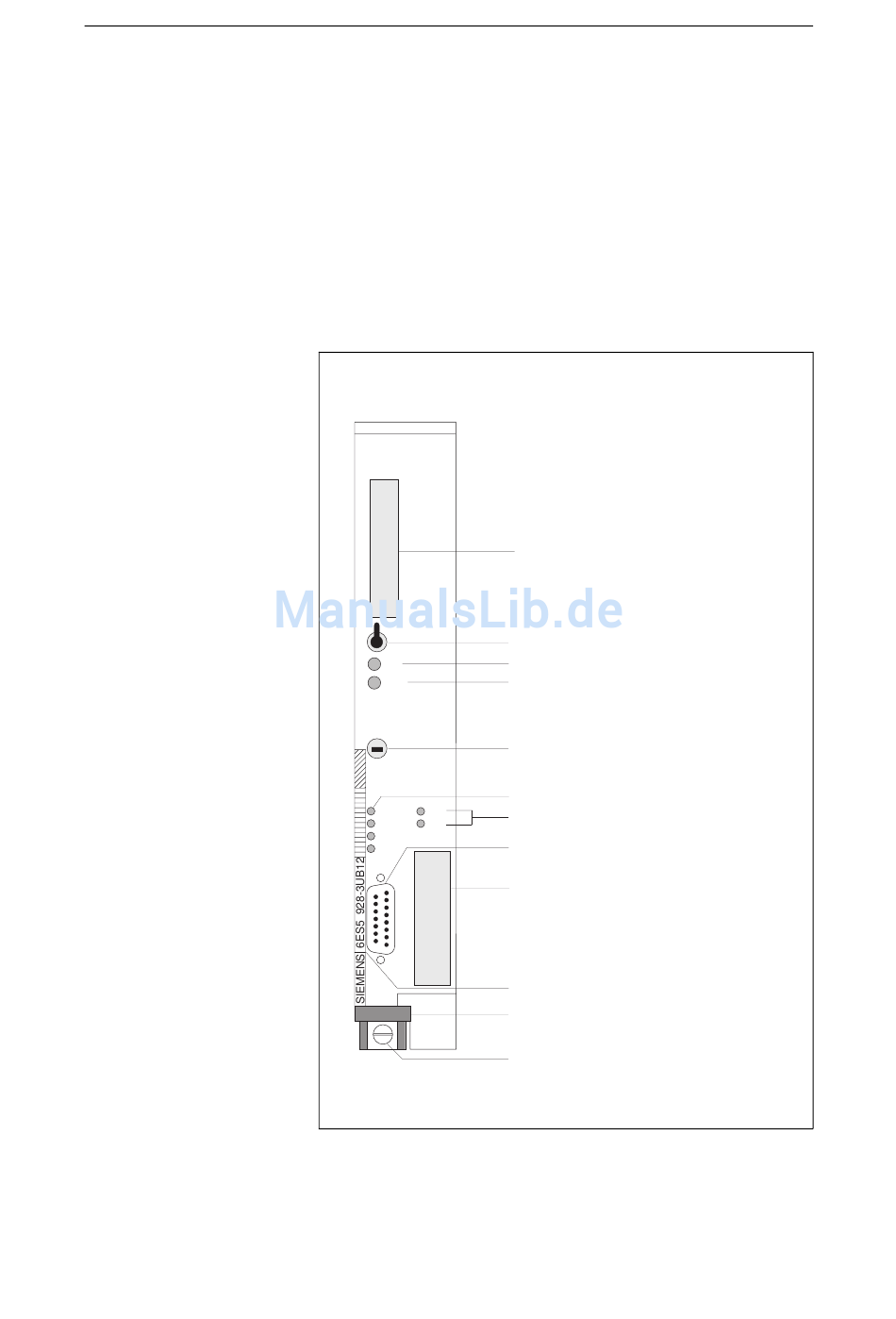

Bild 2-1 Frontplatte der CPU 928B
Schacht für
Memory Card
Betriebsartenschalter
LED (grün)
LED (rot)
Betriebsartentaster
Fehleranzeige-LEDs (rot)
Schnittstellen-Fehleranzeige-LEDs (rot)
Schnittstelle SI1
PG-Schnittstelle, 15polig
Zweite serielle Schnittstelle SI2
Schacht für Schnittstellenmodul
Bestellnummer und Ausgabestand
Ausrasthebel
Verriegelungsbolzen
