Empfangen

CPU 928B/CPU 948 Kommunikation
C79000-B8500-C334-01
Warten
auf
Sendauftrag
SEND-Auftrag
eingetroffen
Senden
der
Nutzdaten
(incl. Endekennung)

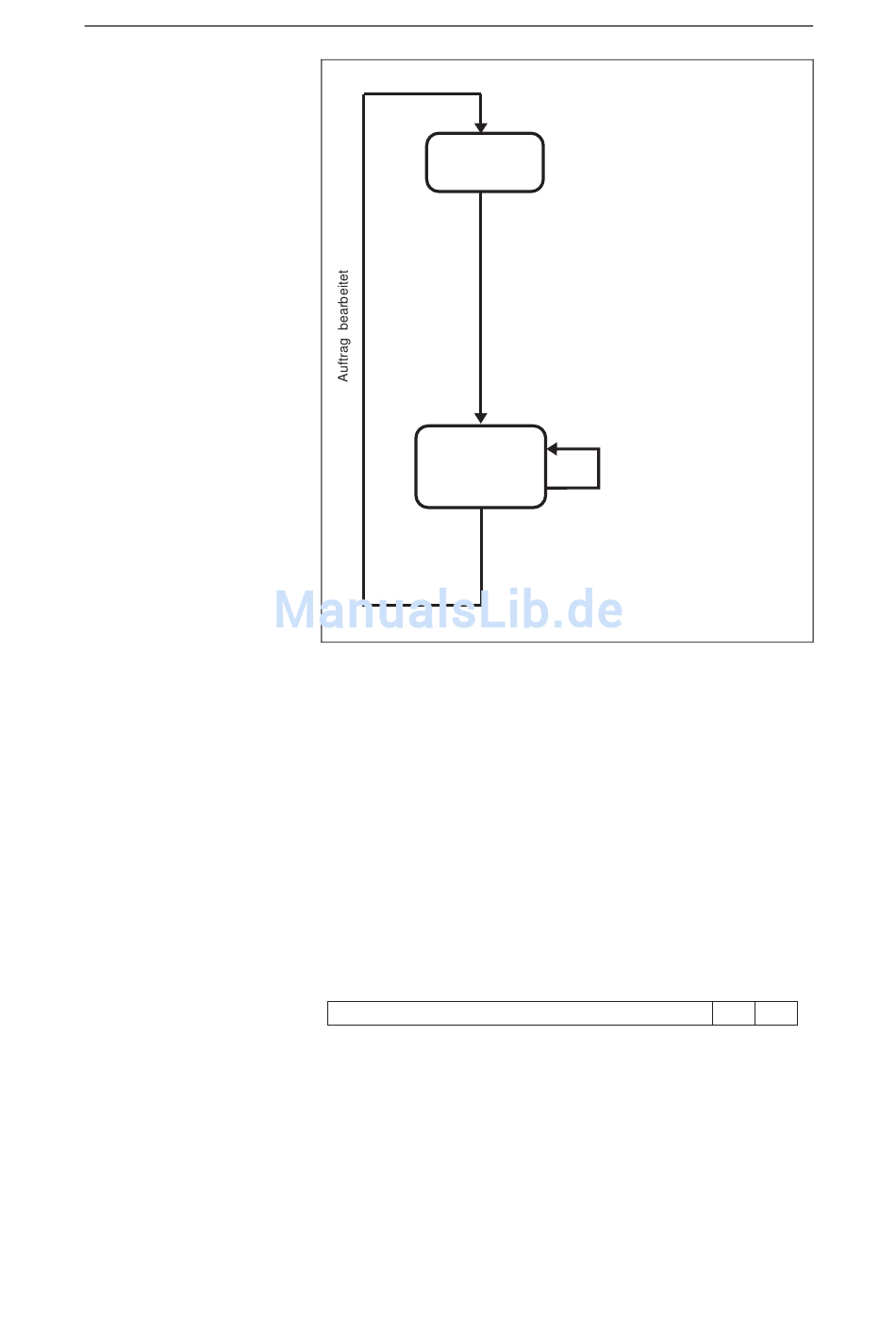

Bild 6-8 Ablaufschema beim Senden in Modus 2
Wie das Empfangsfach aufgebaut ist, entnehmen Sie Abschnitt 6.3.1
"Das Empfangsfach". Wie der Partner-SEND-Auftrag abläuft, können
SieAbschnitt 6.3.3 "Partner-SEND-Auftrag" entnehmen.
Es werden die empfangenen Zeichen einschließlich der Endekennung
im Empfangsfach hinter dem ersten Datenwort abgelegt. Der zu
empfangende Datenblock hat den folgenden Aufbau:
Länge der Nutzdaten: N byte
1
Nutzdaten der Länge N byte
E1: erste Endekennung
E2: zweite Endekennung, (falls im statischen Parametersatz
parametriert)
Die Endekennung führt zu einem gültigen Telegramm. Der Ablauf der
ZVZ kennzeichnet ein ungültiges Telegramm.
Modus 2 - variable Nutzdatenlänge
Es werden N Nutzdaten plus
Endekennung übertragen
N N+1 N+2
E1
E2
