6
ELEKTRISCHE INSTALLATION
6.3.2
Verdrahtung der Ausgänge
6.3.3
Anschlussskizzen
24
B E T R I E B S A N L E I T U N G | UE410 Safeguard Detector Box
GEFAHR
Sicherheitsgerichtete Geräte müssen für sicherheitsrelevante Signale geeignet sein!
Eine Funktionsunterbrechung von Sicherheitsausgängen führt zum Verlust der Sicher‐
heitsfunktionen, so dass das Risiko einer schweren Verletzung besteht.
•
Keine Lasten anschließen, die die Nennwerte der Sicherheitsausgänge überschrei‐
ten.
•
Das UE410-SD so verdrahten, dass 24-V-DC-Signale die Sicherheitsausgänge
nicht berühren können.
•
Die GND-Leitungen der Stromversorgung an Masse anschließen, damit die Geräte
nicht einschalten, wenn die Sicherheitsausgangsleitung auf Massepotenzial liegt.
•
Das UE410-SD, die Sensoren und die angeschlossenen Schutzeinrichtungen müs‐
sen mit demselben GND-Anschluss verbunden werden.
•
Geeignete Komponenten und Geräte einsetzen, die alle anwendbaren Vorschriften
und Normen erfüllen.
HINWEIS
Um Fehler in den Sicherheitsausgängen Q1/Q2 zu erkennen, werden die Ausgänge
periodisch getestet.
Die Verdrahtung der Komponenten muss wie in den Abbildungen gezeigt erfolgen.

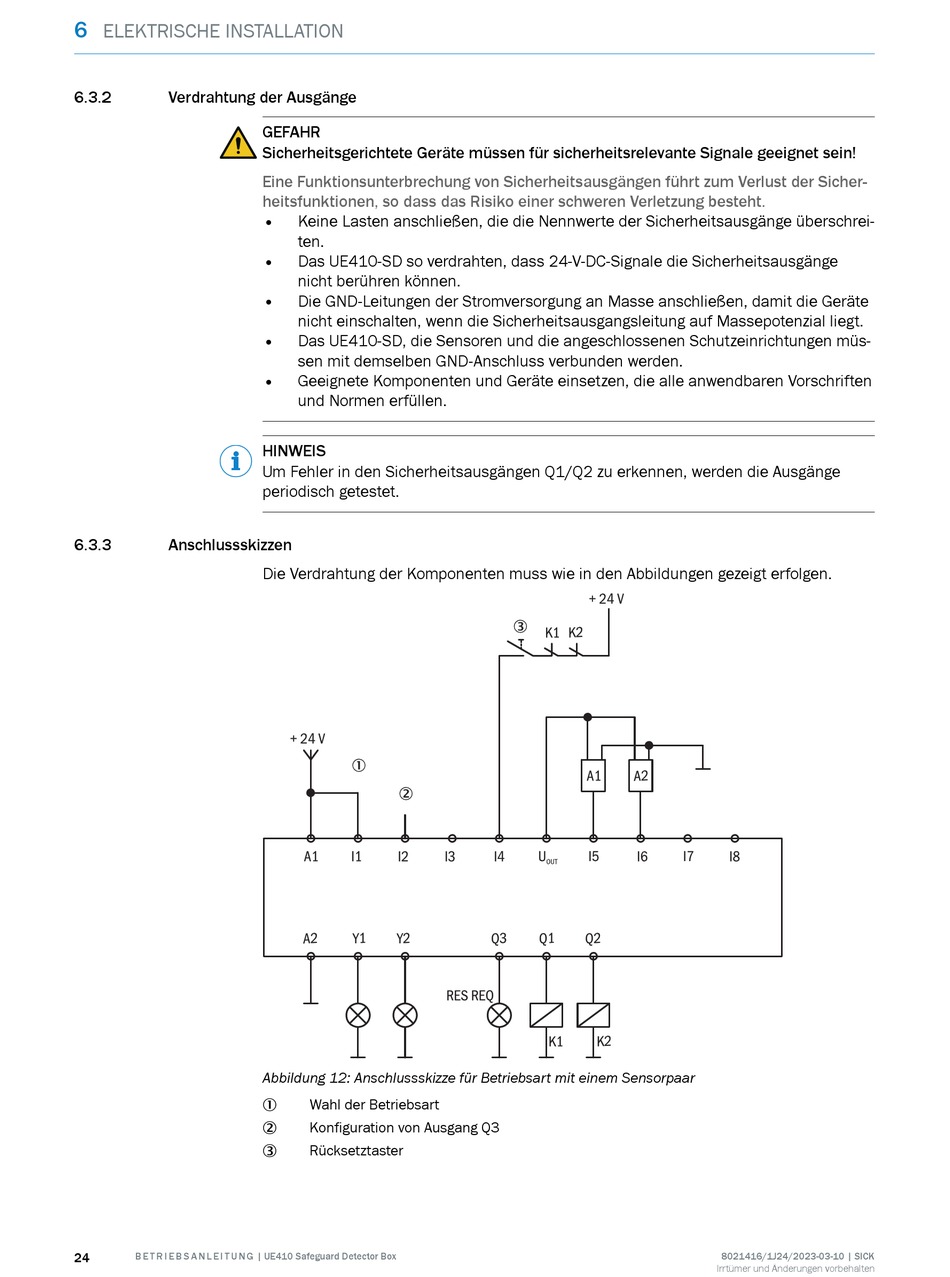

Abbildung 12: Anschlussskizze für Betriebsart mit einem Sensorpaar
Wahl der Betriebsart
1
Konfiguration von Ausgang Q3
2
Rücksetztaster
3
8021416/1J24/2023-03-10 | SICK
Irrtümer und Änderungen vorbehalten
