13
TECHNISCHE DATEN
13.4

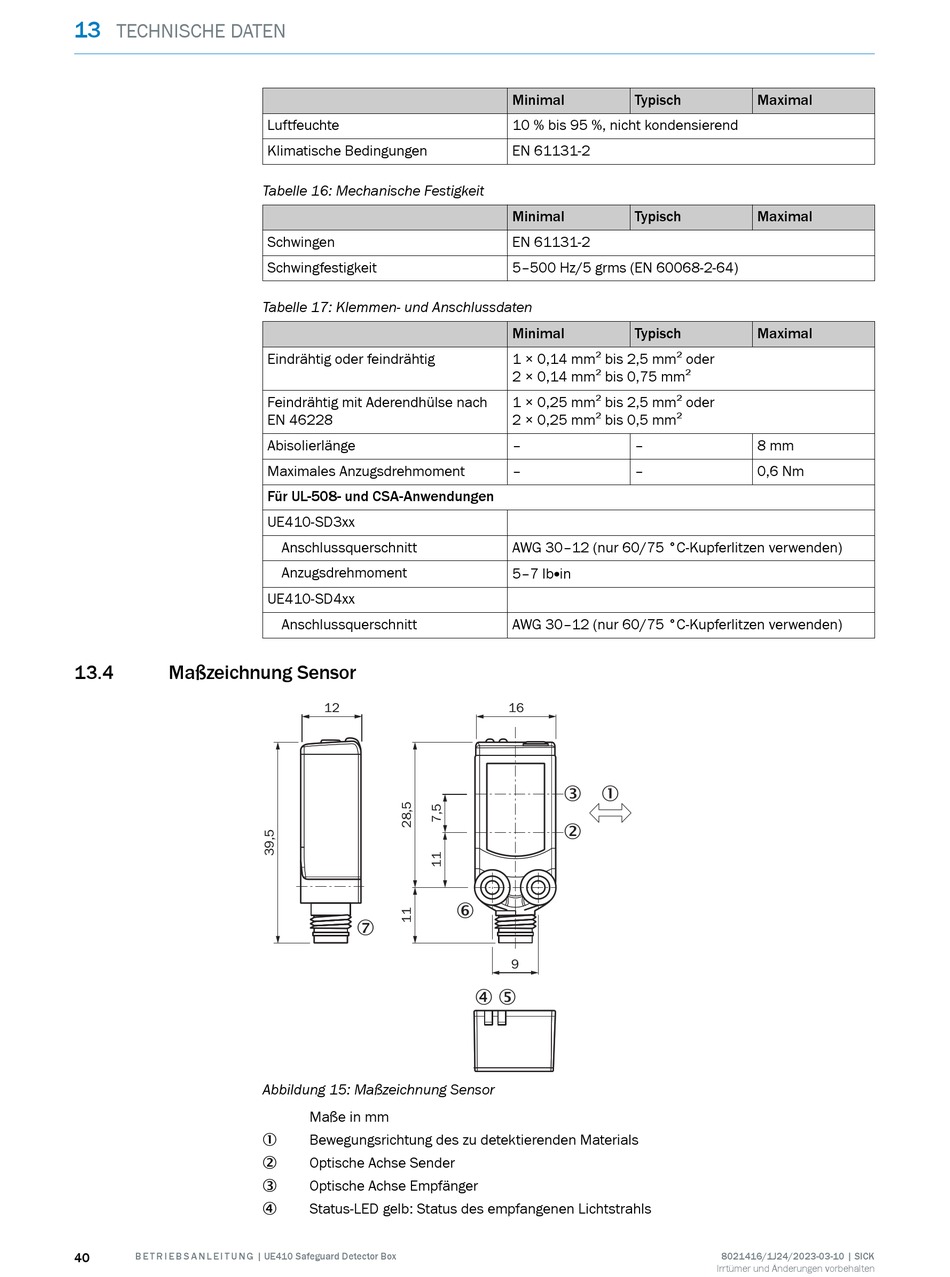

Maßzeichnung Sensor
40
B E T R I E B S A N L E I T U N G | UE410 Safeguard Detector Box
Luftfeuchte
Klimatische Bedingungen
Tabelle 16: Mechanische Festigkeit
Schwingen
Schwingfestigkeit
Tabelle 17: Klemmen- und Anschlussdaten
Eindrähtig oder feindrähtig
Feindrähtig mit Aderendhülse nach
EN 46228
Abisolierlänge
Maximales Anzugsdrehmoment
Für UL-508- und CSA-Anwendungen
UE410-SD3xx
Anschlussquerschnitt
Anzugsdrehmoment
UE410-SD4xx
Anschlussquerschnitt
12
7
Abbildung 15: Maßzeichnung Sensor
Maße in mm
Bewegungsrichtung des zu detektierenden Materials
1
Optische Achse Sender
2
Optische Achse Empfänger
3
Status-LED gelb: Status des empfangenen Lichtstrahls
4
Minimal
Typisch
10 % bis 95 %, nicht kondensierend
EN 61131-2
Minimal
Typisch
EN 61131-2
5–500 Hz/5 grms (EN 60068-2-64)
Minimal
Typisch
1 × 0,14 mm² bis 2,5 mm² oder
2 × 0,14 mm² bis 0,75 mm²
1 × 0,25 mm² bis 2,5 mm² oder
2 × 0,25 mm² bis 0,5 mm²
–
–
–
–
AWG 30–12 (nur 60/75 °C-Kupferlitzen verwenden)
5–7 lb•in
AWG 30–12 (nur 60/75 °C-Kupferlitzen verwenden)
16
3
1
2
6
9
4 5
Maximal
Maximal
Maximal
8 mm
0,6 Nm
8021416/1J24/2023-03-10 | SICK
Irrtümer und Änderungen vorbehalten
