Produktbeschreibung
3.1
Applikationsbeschreibung
8021416/1J24/2023-03-10 | SICK
Irrtümer und Änderungen vorbehalten
Die Zuführungsöffnung zu einer Verpackungsmaschine wird mit mindestens zwei Sen‐
soren überwacht. Wenn sich Kartons im Magazin befinden, dann ist ein Eingriff nicht
möglich, weil das Material wie eine trennende Schutzeinrichtung wirkt. Dasselbe Prinzip
gilt bei anderen Anlagen für andere als trennende Schutzeinrichtung wirkende Objekte
(z. B. Transportbehälter).

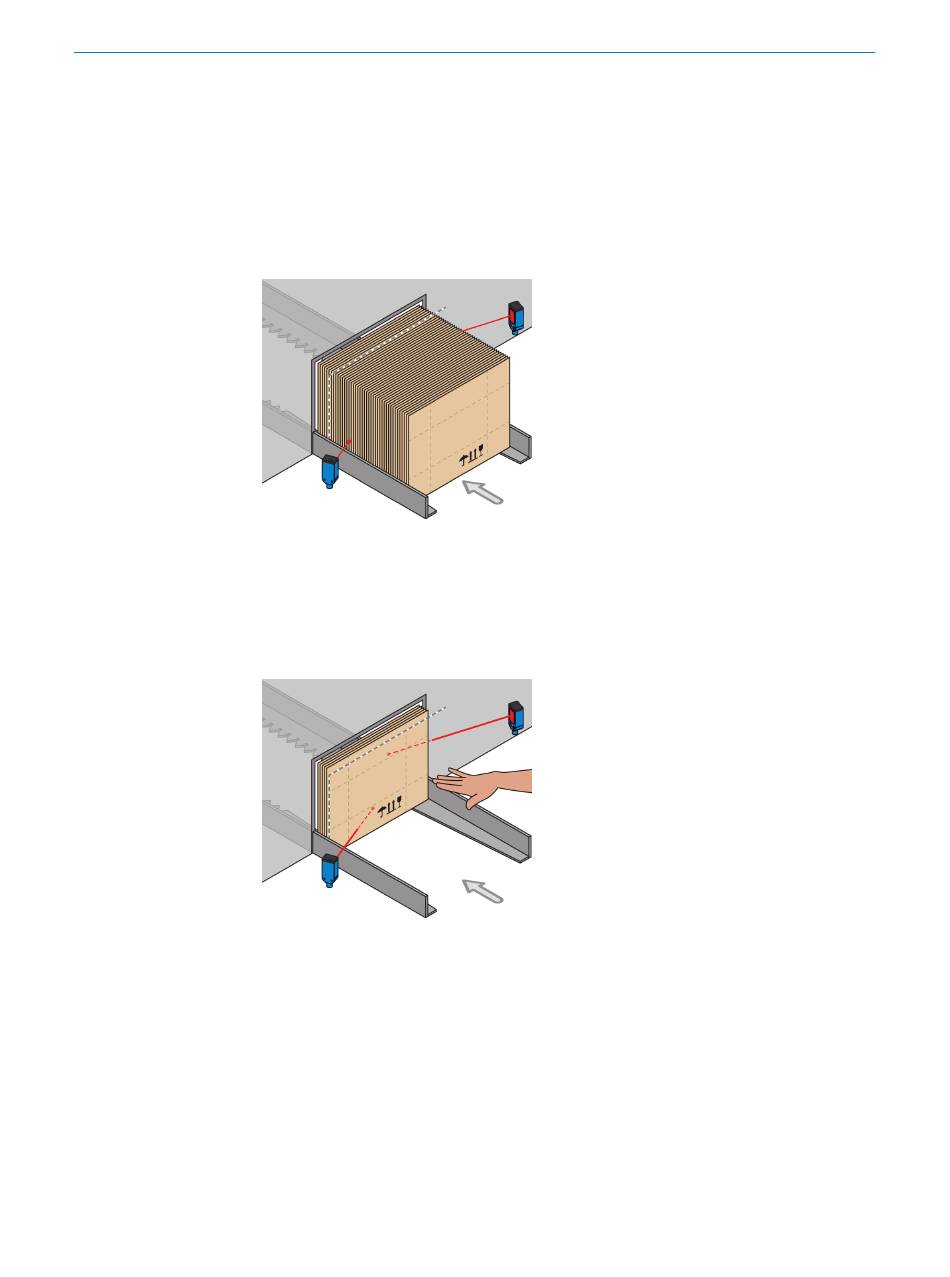

Abbildung 1: Material im Detektionsbereich: Kartonmagazin ausreichend gefüllt
Wenn das Magazin nicht mehr ausreichend gefüllt oder leer ist, dann ist ein Eingriff
einer Person in die Maschine möglich. Dies stellt einen Gefahr bringenden Zustand
dar. Die Aufgabe des Sicherheitssystems UE410 Safeguard Detector Box ist es, diesen
Fall zu verhindern, indem es rechtzeitig sicherheitsbezogen reagiert und die Anlage
abschaltet.
Abbildung 2: Kein oder zu wenig Material im Detektionsbereich: Kartonmagazin nicht
ausreichend gefüllt
Grenzen des Systems
Die Grenzen des Sicherheitssystems UE410 Safeguard Detector Box sind in der fol‐
genden Abbildung dargestellt. Das betrachtete System endet an den Ausgängen des
SICK-Sicherheits-Auswertemoduls. Darüber hinaus liegt die sichere Gestaltung des
gesamten Systems ausschließlich in der Verantwortung des Benutzers.
