3
PRODUKTBESCHREIBUNG
3.2
Sicherheitsfunktion
3.3
Systemkomponenten
10
B E T R I E B S A N L E I T U N G | UE410 Safeguard Detector Box
Systemgrenze
Sensor
2 × Reflexions-Lichttaster
Safeguard Detector
Sensor 1
Sensor 2

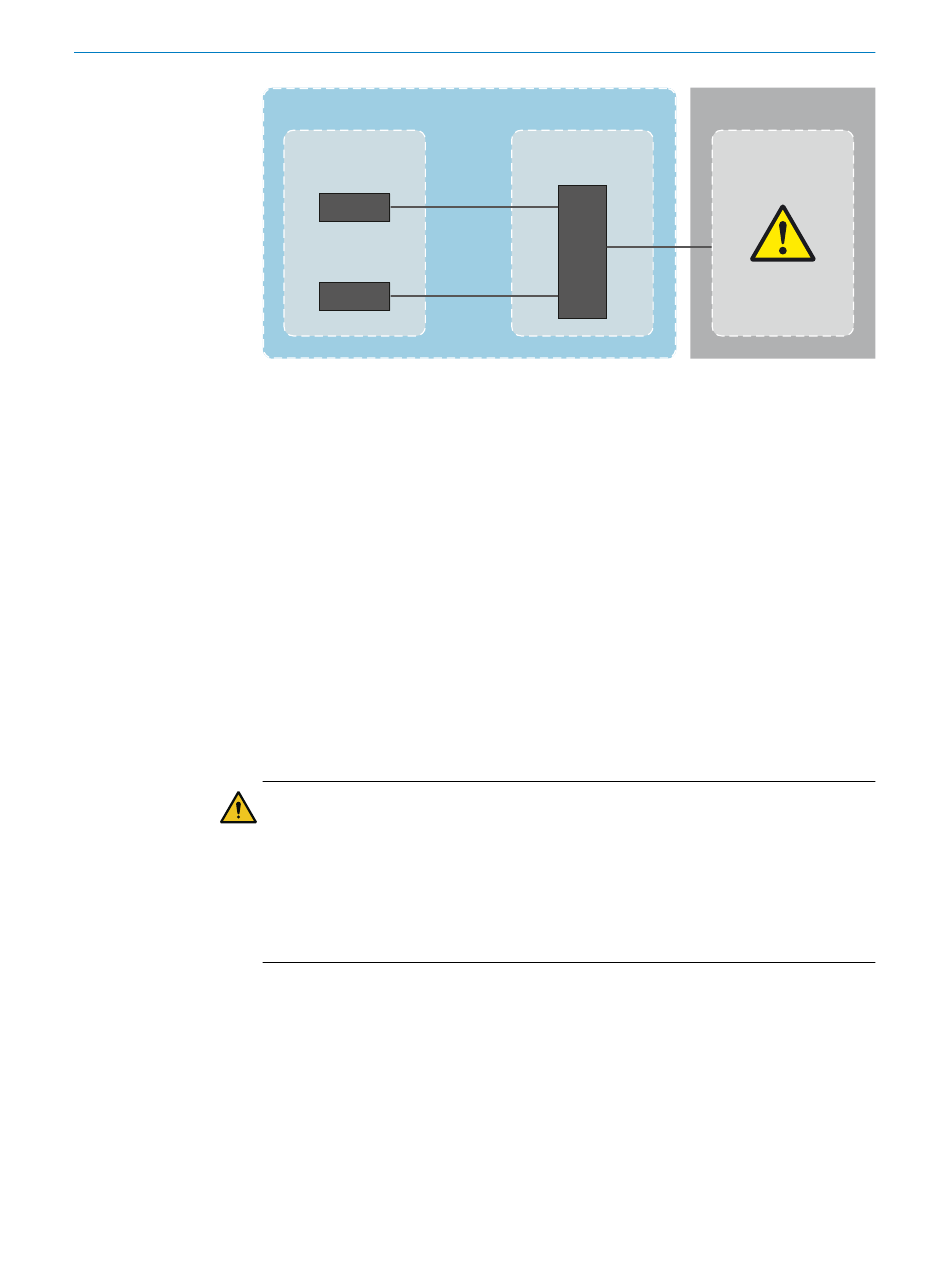

Abbildung 3: Blockschaltbild der Sicherheitskette und Grenzen des Systems
Das Sicherheitssystem UE410 Safeguard Detector Box stellt den Teil der Sicherheits‐
kette dar, der Sensoren und Sicherheits-Auswertemodul in sich vereint. Diese Kombina‐
tion führt eine Teilsicherheitsfunktion aus. Eine Erweiterung der Sicherheitskette um
weitere Logikelemente (z. B. eine übergeordnete Steuerung) ist möglich.
Die Sensoren werden mithilfe des SICK-Sicherheits-Auswertemoduls UE410-SD ausge‐
wertet. Wenn das System erkennt, dass die Maschinenöffnung nicht ausreichend durch
geeignete Objekte verdeckt wird, so dass ein Eingriff oder Zugang zur Gefahrstelle
zuverlässig verhindert wird, dann werden die entsprechend konfigurierten Ausgänge
des Sicherheits-Auswertemoduls abgeschaltet.
Die zu detektierenden Objekte wirken als trennende Schutzeinrichtung. Sie sind derart
zu wählen, dass sie ihre trennende Funktion ausreichend und zuverlässig erfüllen.
Die trennende Funktion muss auch während des Ablaufs der Ansprechzeit der Sicher‐
heitsfunktion noch wirksam sein (z. B. während des Stillsetzens gefährlicher Bewegun‐
gen der Anlage nach dem Auslösen der Sicherheitsfunktion).
GEFAHR
Es muss prozesstechnisch sichergestellt werden, dass immer so viele Objekte in der
Zuführung sind, dass sie auch nach dem Abschalten der Anlage durch das Sicherheits‐
system Safeguard Detector Box weiterhin als trennende Schutzeinrichtung wirken.
Das bedeutet, dass das Sicherheitssystem UE410 Safeguard Detector Box die Anlage
rechtzeitig abschalten muss, bevor die zur Aufrechterhaltung der Schutzwirkung erfor‐
derliche Anzahl der Objekte in der Zuführung unterschritten wird. Andernfalls besteht
eine Gefahr für den Bediener.
Das Sicherheitssystem UE410 Safeguard Detector Box besteht aus folgenden Kompo‐
nenten:
•
1 oder 2 Sensorpaare, jeweils bestehend aus 2 identischen Reflexions-Lichttas‐
tern Safeguard Detector (2 × 10 Hz)
•
1 SICK-Sicherheits-Auswertemodul UE410-SD
Für bestellbare Produktpakete und Zubehör
Logik
Sicherheits-Auswertemodul
UE410-SD
siehe „Bestelldaten", Seite
Aktor
Sicherer
Maschinenstopp
43.
