EWM forceTig 1002 Betriebsanleitung Seite 42

Aufbau und Funktion
Schnittstellen zur Automatisierung

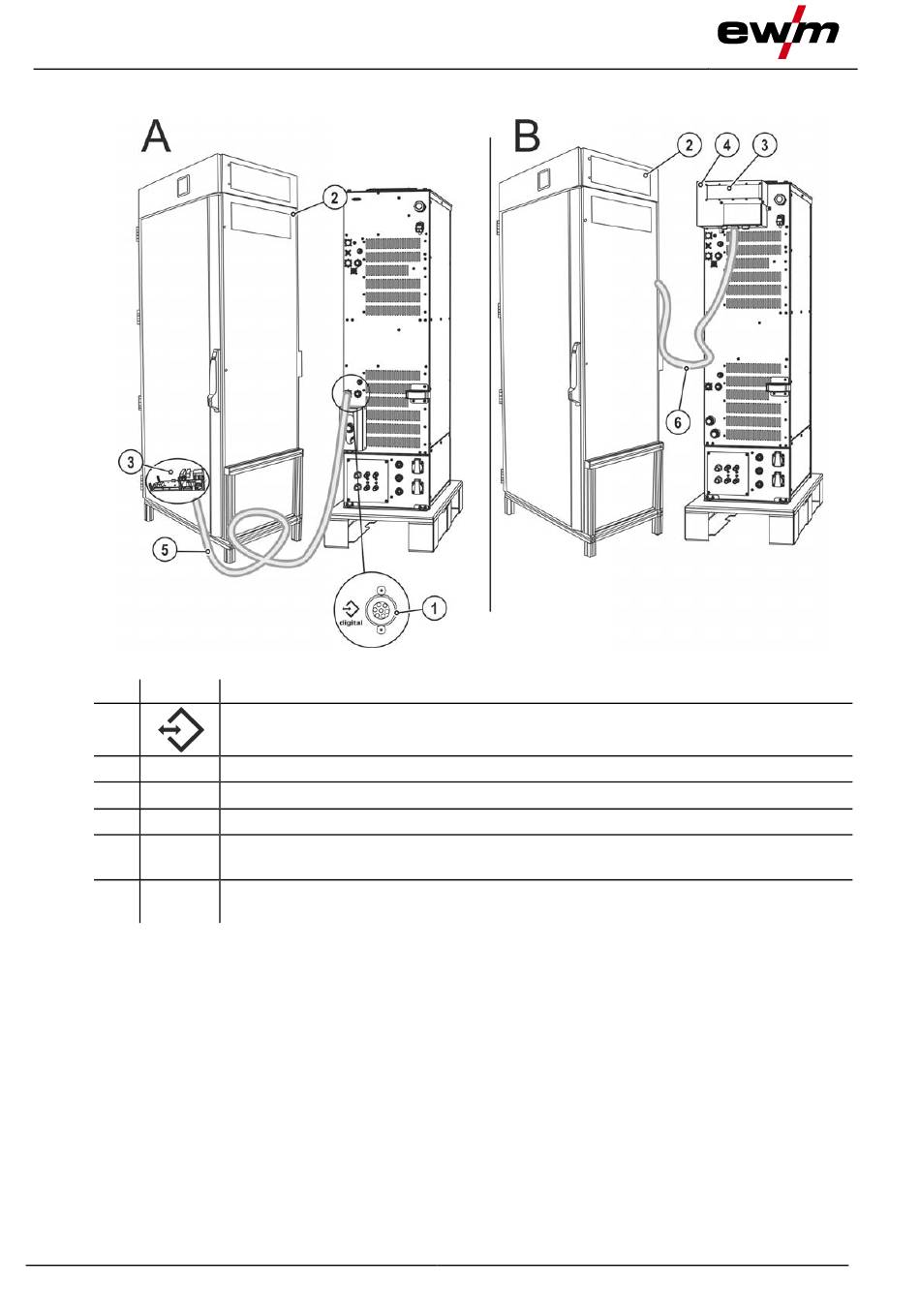

5.2.1 Anschluss Roboterinterface RINT X12 / Industriebusinterface BUSINT X11
Pos. Symbol
1
2
3
4
5
6
42
Beschreibung 0
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Schaltschrank
Roboterinterface / Industriebusinterface
Schnittstellengehäuse
Anschlusskabel, 7-polig
Verbindung zwischen Schaltschrank und Stromquelle
Verbindungsleitung
Verbindung zwischen Schnittstellengehäuse und Schaltschrank
Abbildung 5-18
099-000161-EW500
28.03.2024
