EWM forceTig 1002 Betriebsanleitung Seite 40

Aufbau und Funktion
Transport und Auf stellen

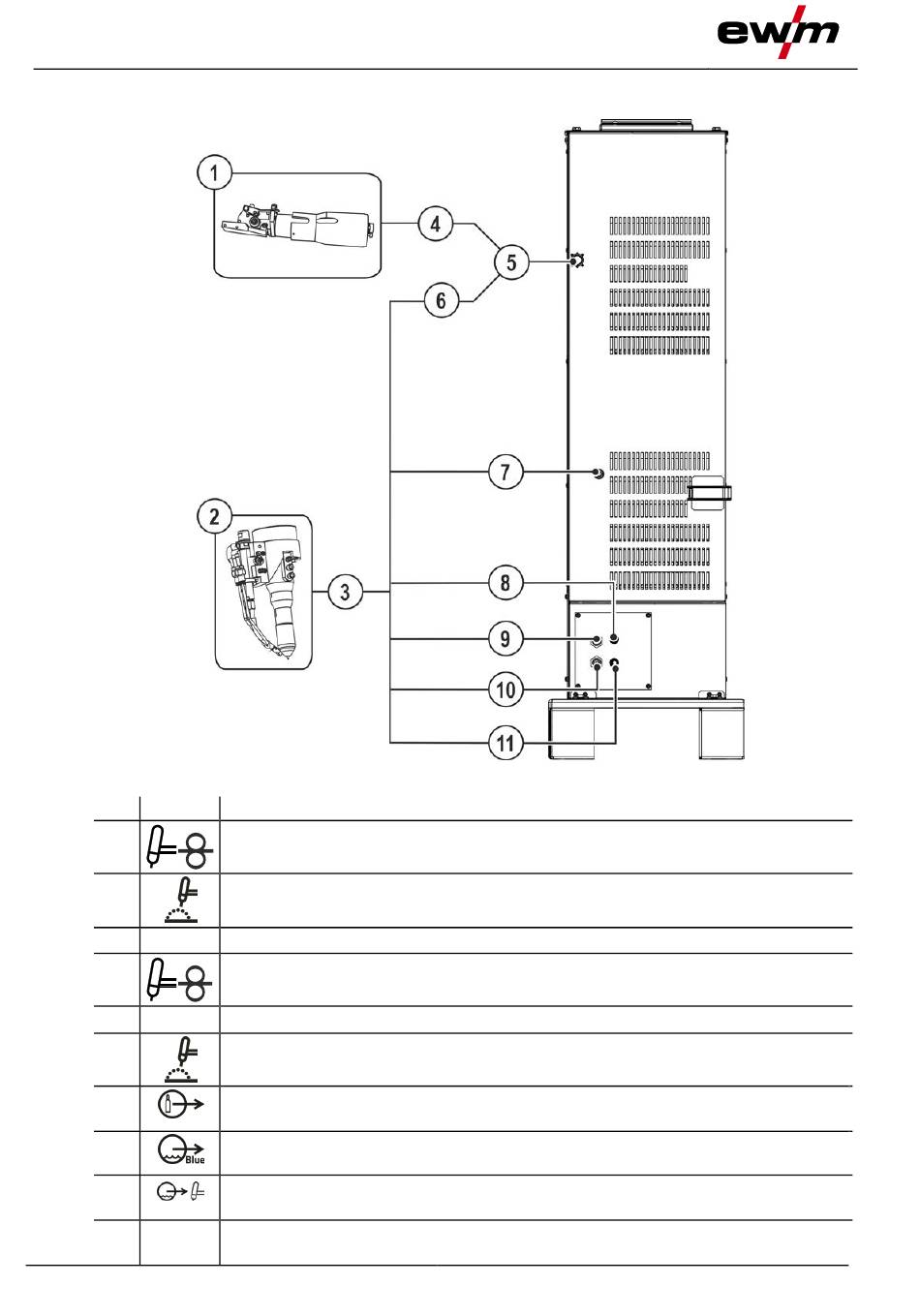

5.1.16 Anschluss Schweißbrenner
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
40
Beschreibung 0
Drahtvorschubgerät am Brenner (Push/Push-Antrieb)
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse, 12-polig
Anschluss Drahtvorschubgerät am Brenner (Push/Push-Antrieb)
Y-Adapterkabel
Anschlussbuchse 19-polig (analog)
Steuerleitung, Automatenschweißbrenner > siehe Kapitel 5.2.3
Anschlussgewinde - G¼"
Schutzgasanschluss (Ausgang)
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweiß- bzw. Drahtvorschubgerät
Anschlussgewinde M18x1,5
Kühlmittelvorlauf und Schweißstromanschluss, Potential minus
Anschlussgewinde G½"
Kühlmittelrücklauf und Schweißstromanschluss, Potential minus
Abbildung 5-17
099-000161-EW500
28.03.2024
