5.1.5 Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen!
• Der Anschluss (Netzstecker oder Kabel), die Reparatur oder Spannungsanpassung des
Gerätes muss durch einen Elektrof achmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschrif ten zu erf olgen!
• Die auf dem Leistungsschild angegebene Netzspannung muss mit der Versorgungsspan-
nung übereinstimmen.
• Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzlei-
ter betreiben.
• Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrof achmann geprüf t werden!
• Bei Generatorbetrieb ist der Generator entsprechend seiner Betriebsanleitung zu erden.
Das erzeugte Netz muss für den Betrieb von Geräten nach Schutzklasse I geeignet sein.
5.1.5.1 Netzform
Das Gerät darf entweder an einem
• Dreiphasen-4-Leiter-System mit geerdetem Neutralleiter oder
• Dreiphasen-3-Leiter-System mit Erdung an einer beliebigen Stelle,
z.B. an einem Außenleiter angeschlossen und betrieben werden.
Legende
Pos.
L1
L2
L3
N
PE
• Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
28
Bezeichnung
Außenleiter 1
Außenleiter 2
Außenleiter 3
Neutralleiter
Schutzleiter
GEFAHR

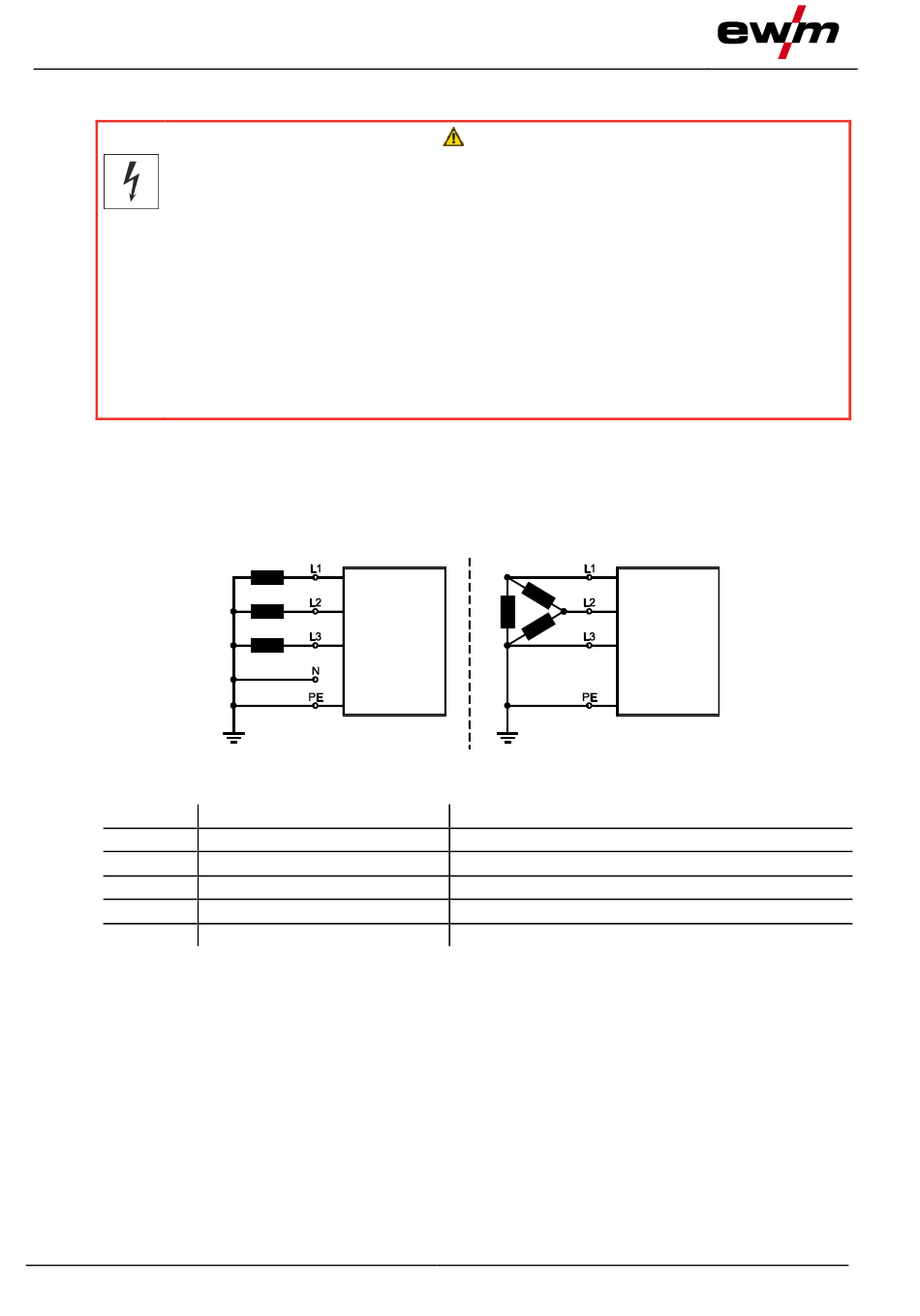

Abbildung 5-2
Kennfarbe
braun
schwarz
grau
blau
grün-gelb
