EWM forceTig 1002 Betriebsanleitung Seite 19

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
099-000161-EW500
28.03.2024

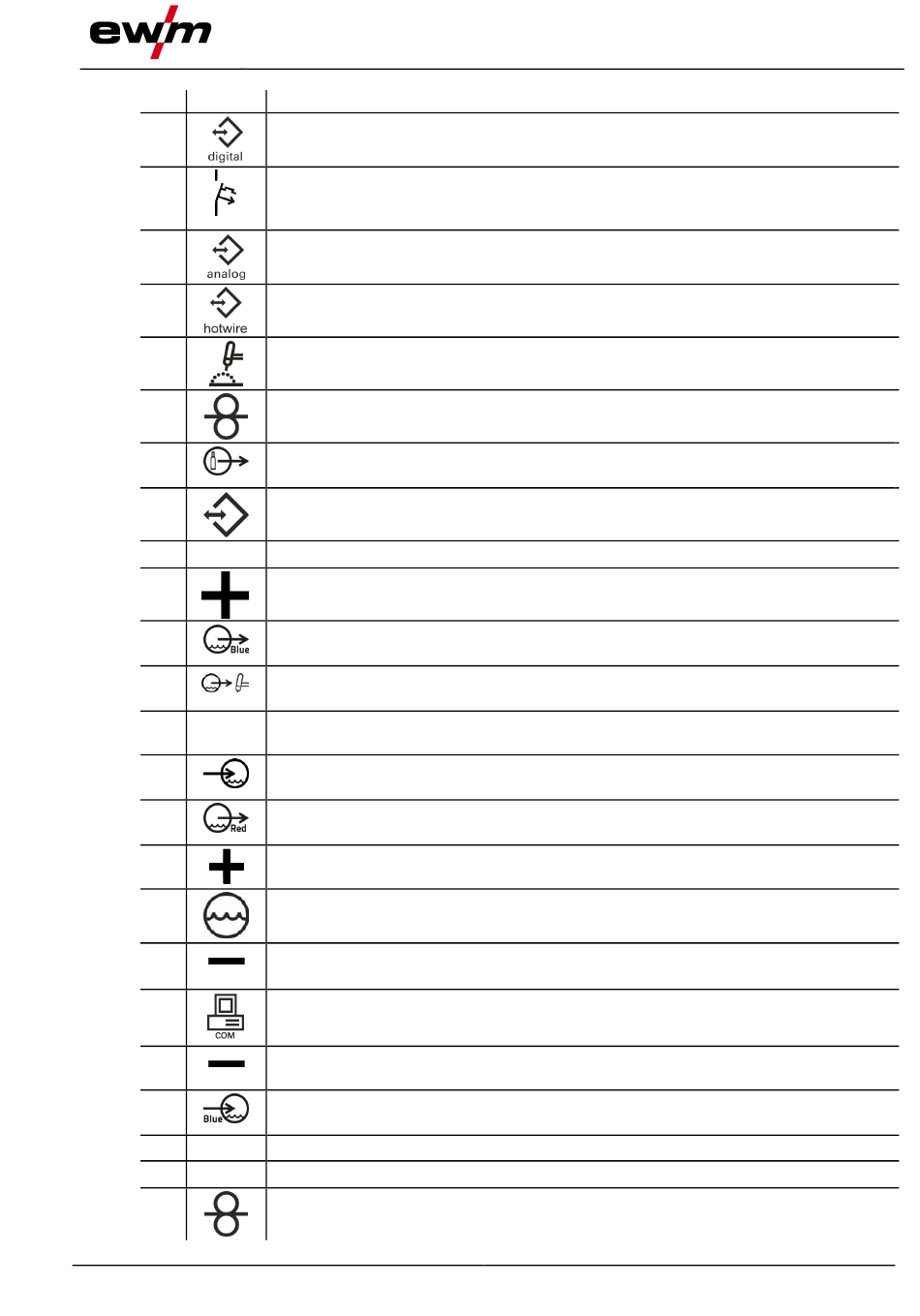

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anschlussbuchse Interfaces, 15-polig
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubantrieb.
Ausgelöste Sicherung durch Betätigen zurücksetzen
Automatisierungsschnittstelle 19-polig (analog)
> siehe Kapitel 5.2.2
Anschluss Steuerleitung Heißdrahtstromquelle
Verbindung zur WIG-Stromquelle f ür Heißdrahtanwendung
Anschlussbuchse 19-polig (analog)
Steuerleitung, Automatenschweißbrenner > siehe Kapitel 5.2.3
Anschlussbuchse, 12-polig (analog)
Anschluss Drahtvorschubgerät
Anschlussgewinde - G¼"
Schutzgasanschluss (Ausgang)
Anschlussbuchse, 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten
Abdeckung Schweißstromanschluss
Lastanschluss verschraubbar potential „+"
Werkstückanschluss > siehe Kapitel 5.1.9
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweiß- bzw. Drahtvorschubgerät
Anschlussgewinde M18x1,5
Kühlmittelvorlauf und Schweißstromanschluss, Potential minus
Anschlussgewinde G½"
Kühlmittelrücklauf und Schweißstromanschluss, Potential minus
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweiß- bzw. Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf zum Kühlgerät
Anschlussbuchse, Schweißstrom „+"
Verbindung zur WIG-Stromquelle f ür Heißdrahtanwendung
Schutzkontaktsteckdose
Spannungsversorgung Schweißbrennerkühlgerät
Anschlussstecker, Schweißstrom „-"
Verbindung zur WIG-Stromquelle f ür Heißdrahtanwendung
Spannungsversorgung PC
Schutzkontaktsteckdose
Anschlussbuchse, Schweißstrom „-"
Schweißstromanschluss, WIG-Heißdraht
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf vom Kühlgerät
Austrittsöffnung Kühlluft
Zugentlastung Zwischenschlauchpaket > siehe Kapitel 5.1.14
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Rückansicht
19
