5.1.9 Anschluss Stromleitungen
Elektrischer Strom!
Beim Anschluss von Anschlussleitungen und Schnittstellen können Sie mit lebensge-
fährlichen Strömen in Berührung kommen!
• Sicherheitshinweise „Zu ihrer Sicherheit" auf den ersten Seiten beachten!
• Nur bei ausgeschaltetem Gerät Verbindungs- oder Schweißleitungen anschließen!
• Während des Betriebes Abdeckungen f ür die Stromanschlüsse verwenden.
• Für den Anschluss der Stromleitungen die Kabelschuhe aus dem Lieferumfang verwenden!
Um Beschädigungen der Isolierung zu vermeiden, sowie eine ungestörte elektrische Verbindung
sicherzustellen, zulässige Anzugsdrehmomente einhalten > siehe Kapitel 8!
Darstellung ist beispielhaft.
Pos. Symbol
1
2
3
4
5
• Halteschrauben an Abdeckung Stromanschluss lösen, Abdeckung abnehmen.
• Anschluss der Stromleitung durch Aussparung der Abdeckung f ühren.
• Anschlussleitung an Verschraubung, Prozessstrom „+" verschrauben.
• Abdeckung wieder anschrauben.
099-000161-EW500
28.03.2024
Beschreibung 0
Kabelschuh (abgewinkelt)
Anschlussbuchse, Potential +
Anschlusskabel
Befestigungsschrauben
Abdeckung Stromanschluss
WARNUNG

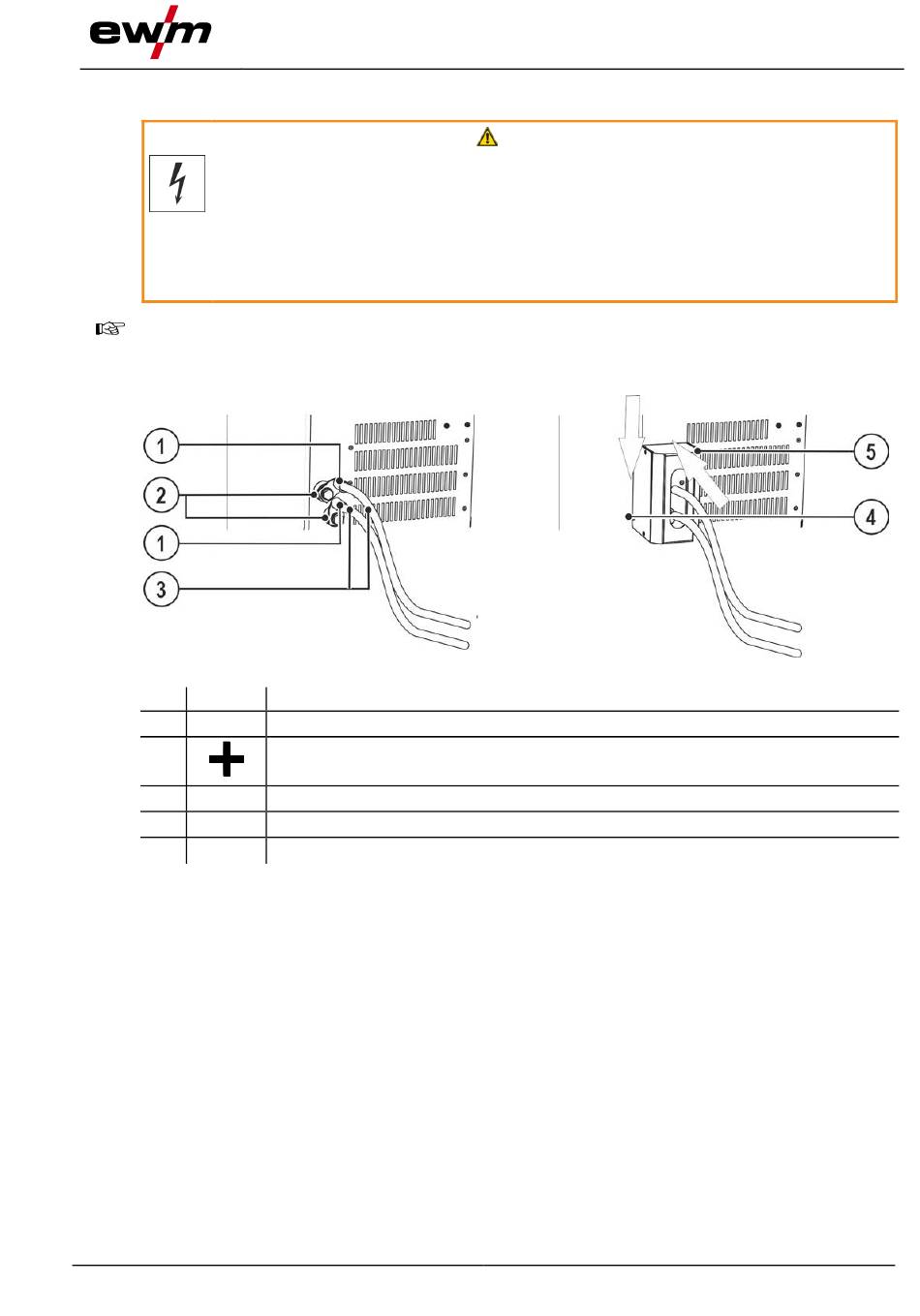

Abbildung 5-8
