Aufbau und Funktion
Transport und Auf stellen

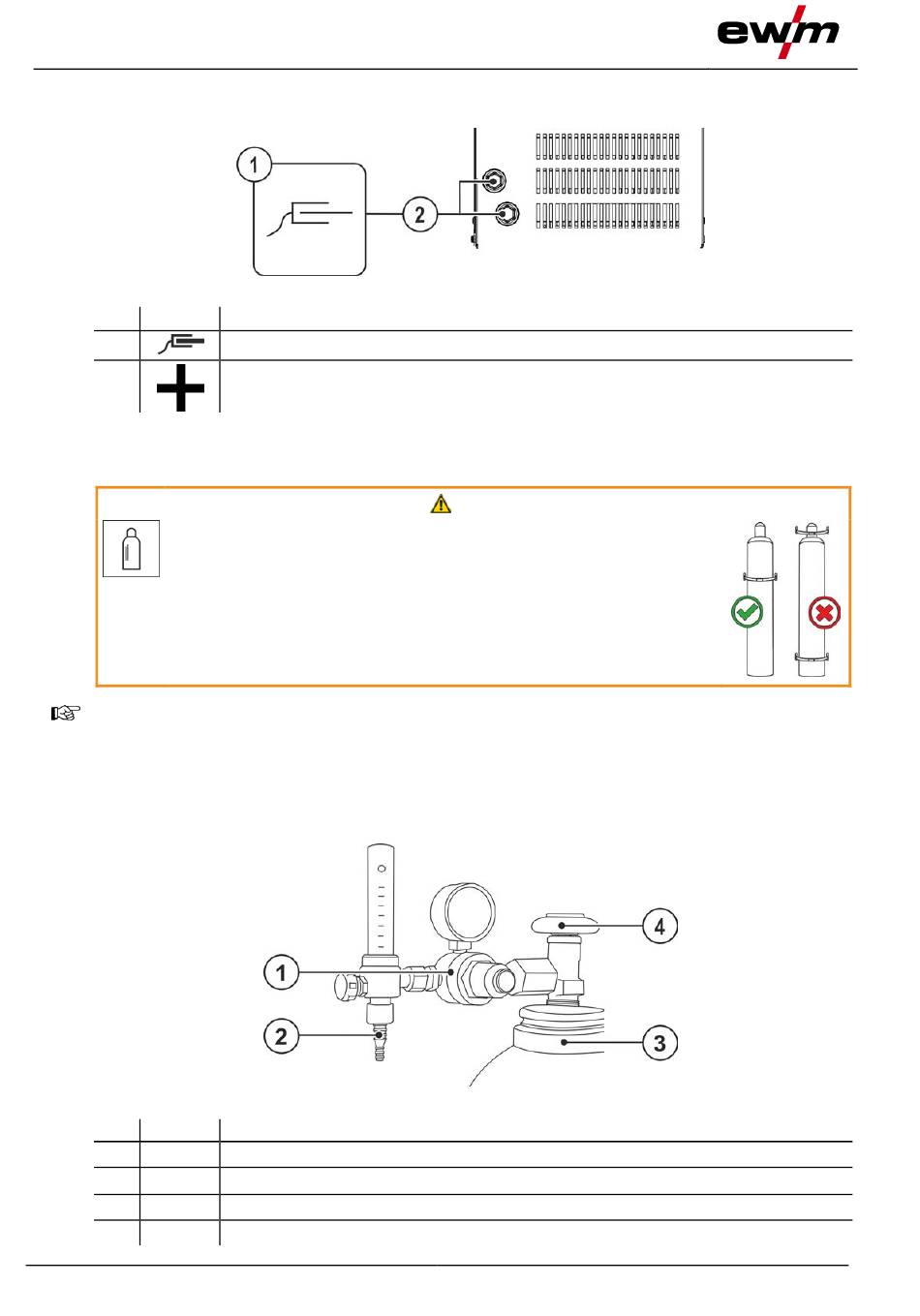

5.1.10 Anschluss Werkstückleitung
Pos. Symbol
1
2
• Anschlussleitung an Verschraubung, Schweißstrom verschrauben.
5.1.11 Schutzgasversorgung
Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Nicht ordnungsgemäße oder unzureichende Befestigung von Schutz-
gasflaschen kann zu schweren Verletzungen führen!
• Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen (Kette / Gurt) sichern!
• Die Bef estigung muss in der oberen Hälf te der Schutzgasf lasche erf ol-
gen!
• Sicherungselemente müssen eng am Flaschenumf ang anliegen!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
• Gelbe Schutzkappe bei Nichtgebrauch des Schutzgasanschlusses wieder aufstecken!
• Alle Schutzgasverbindungen gasdicht herstellen!
5.1.11.1 Anschluss Druckminderer
Pos. Symbol
1
2
3
4
34
Beschreibung 0
Werkstück
Lastanschluss verschraubbar potential „+"
Werkstückanschluss > siehe Kapitel 5.1.9
Beschreibung 0
Druckminderer
Ausgangsseite Druckminderer
Schutzgasflasche
Gasflaschenventil
Abbildung 5-9
WARNUNG
Abbildung 5-10
