• Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch Rechtsdre-
hen verriegeln.
• Steuerleitungsstecker 19-polig in Anschlussbuchse 19-polig (analog) stecken und verriegeln.
• Anschlussleitung an Verschraubung, Potential „-" verschrauben.
• Anschlussnippel Gasschlauch am Anschlussnippel G¼" verschrauben.
• Steuerleitungsstecker des Kühlmitteldurchf lusswächters am Schweißgerät einstecken.

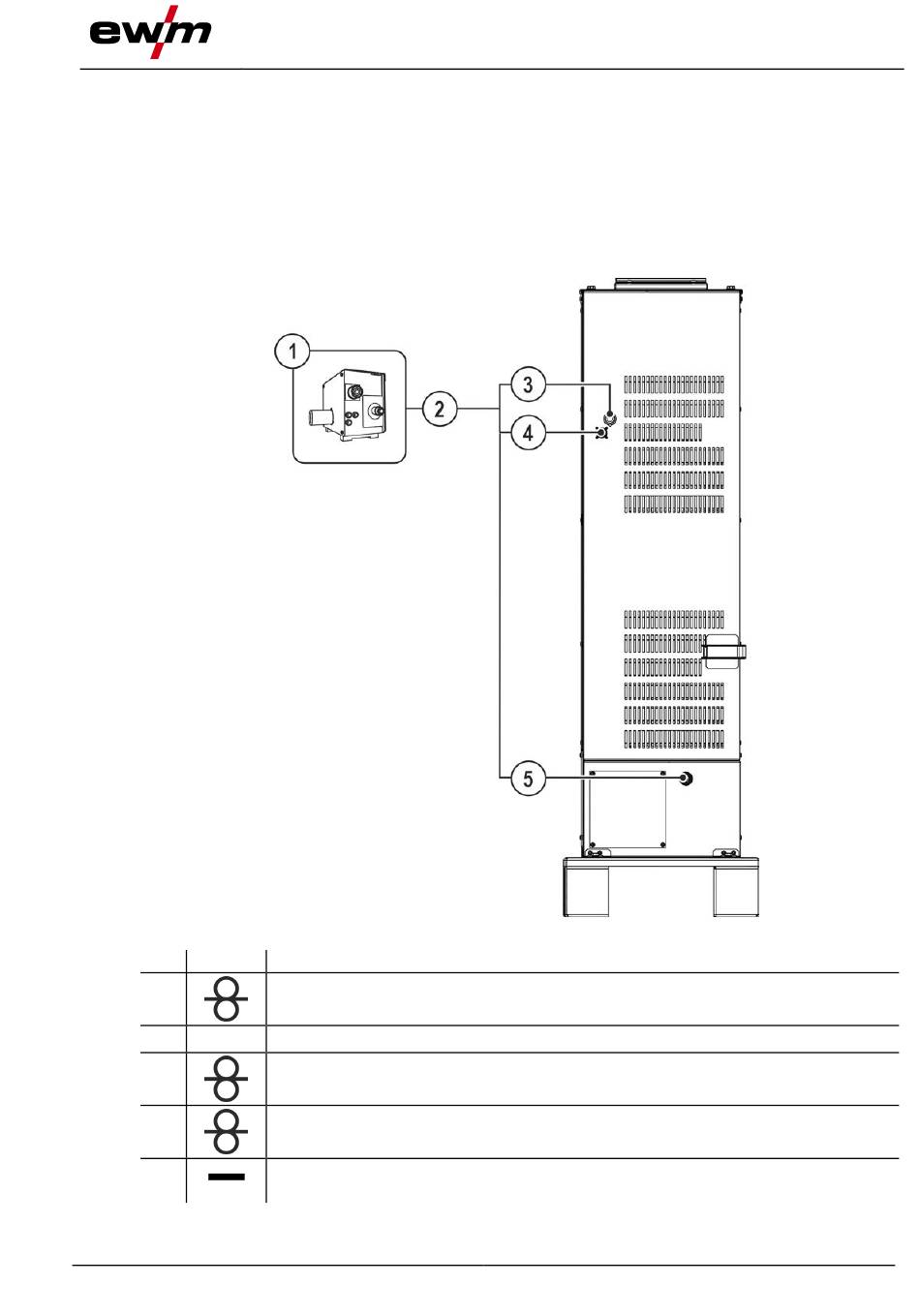

5.1.13 Anschluss Drahtvorschubgerät
Pos. Symbol
1
2
3
4
5
099-000161-EW500
28.03.2024
Beschreibung 0
Drahtvorschubgerät
Steuerleitung
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, 12-polig (analog)
Anschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „-"
Schweißstromanschluss, WIG-Heißdraht
Abbildung 5-13
