EWM forceTig 1002 Betriebsanleitung Seite 20

Gerätebeschreibung - Schnellübersicht
Gerätesteuerung
Pos. Symbol
25
26
27

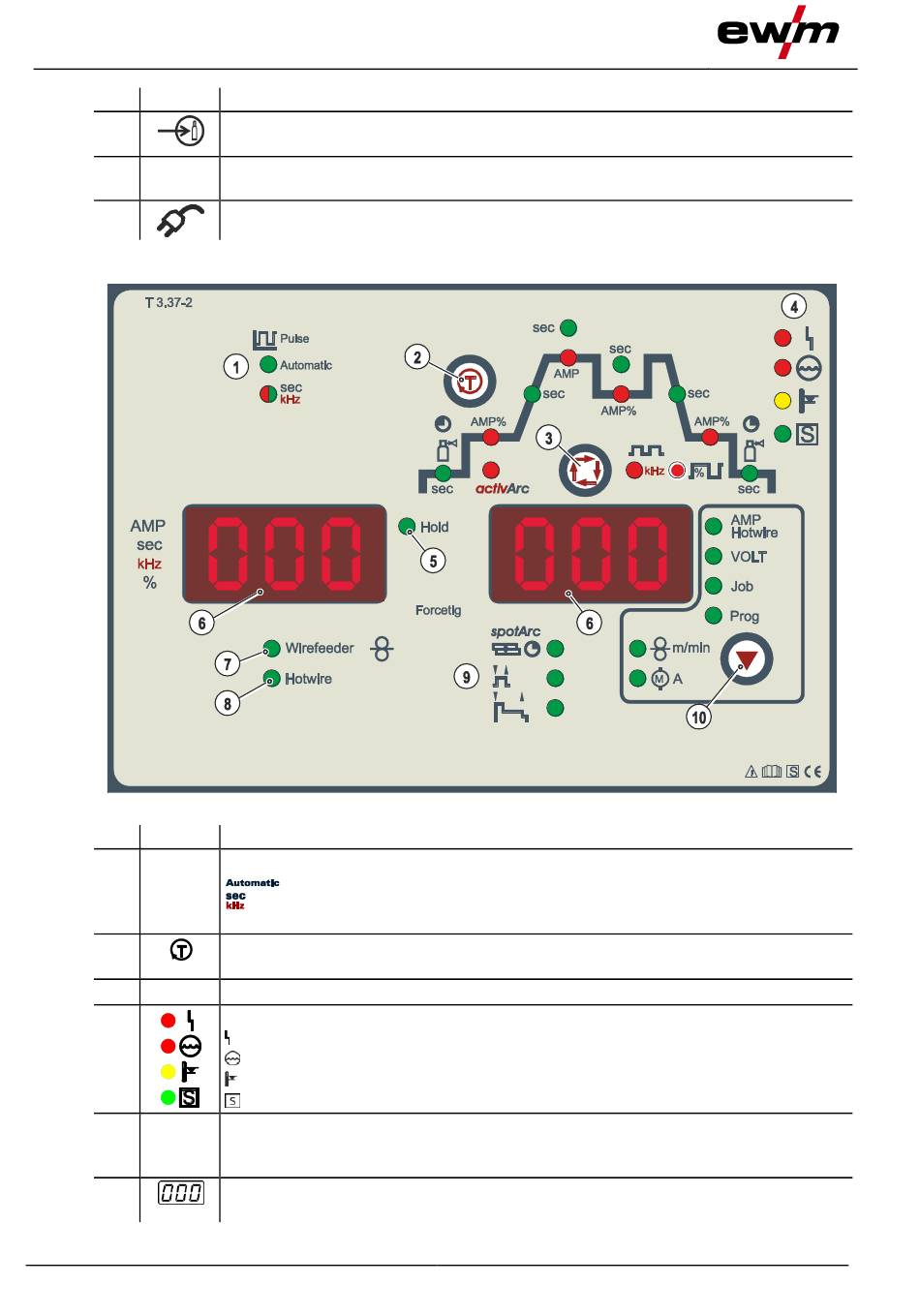

4.3 Gerätesteuerung
Pos. Symbol
1
2
3
4
5 Hold
6
20
Beschreibung 0
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Netzanschluss Heißdrahtstromquelle
Spannungsversorgung f ür Heißdrahtstromquelle
Netzanschlusskabel > siehe Kapitel 5.1.5
Beschreibung 0
WIG-Pulsen
-- WIG-Pulsautomatik (Frequenz und Balance)
-------- WIG-Pulsen mit Zeiten, leuchtet grün / schnelles WIG-DC-Pulsen mit Fre-
quenz und Balance, leuchtet rot
Drucktaste Gastest / Schlauchpaket spülen
> siehe Kapitel 5.1.11.4
Funktionsablauf > siehe Kapitel 4.3.1
Stör- / Zustandsanzeigen
----------- Signalleuchte Sammelstörung
---------- Signalleuchte Wassermangel (Schweißbrennerkühlung)
---------- Signalleuchte Übertemperatur
---------- Signalleuchte S-Zeichen
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte f ür
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte
Abbildung 4-3
099-000161-EW500
28.03.2024
