5.1.15 Anschluss Heißdrahtstromquelle
Pos. Symbol
1
2
3 hotWire Anschlussbuchse, 4-polig
4
5
• 4-poligen Kabelstecker der Steuerleitung Heißdrahtstromquelle in die Anschlussbuchse 4-polig stek-
ken und mit Überwurf mutter sichern (der Stecker lässt sich nur in einer Stellung in die Anschluss-
buchse einstecken).
• Kabelbuchse Schweißstrom (WIG-Heißdraht) auf Anschlussstecker (WIG-Heißdraht) stecken und
durch Rechtsdrehen verriegeln.
• Netzstecker des abgeschalteten Gerätes in die entsprechende Steckdose der WIG-Stromquelle ein-
stecken.
099-000161-EW500
28.03.2024
Beschreibung 0
Heißdrahtstromquelle
Netzanschluss Heißdrahtstromquelle
Spannungsversorgung f ür Heißdrahtstromquelle
Anschluss Steuerleitung Heißdrahtstromquelle
Anschlussstecker, Schweißstrom „-"
Verbindung zur WIG-Stromquelle f ür Heißdrahtanwendung
Anschlussbuchse, Schweißstrom „+"
Verbindung zur WIG-Stromquelle f ür Heißdrahtanwendung

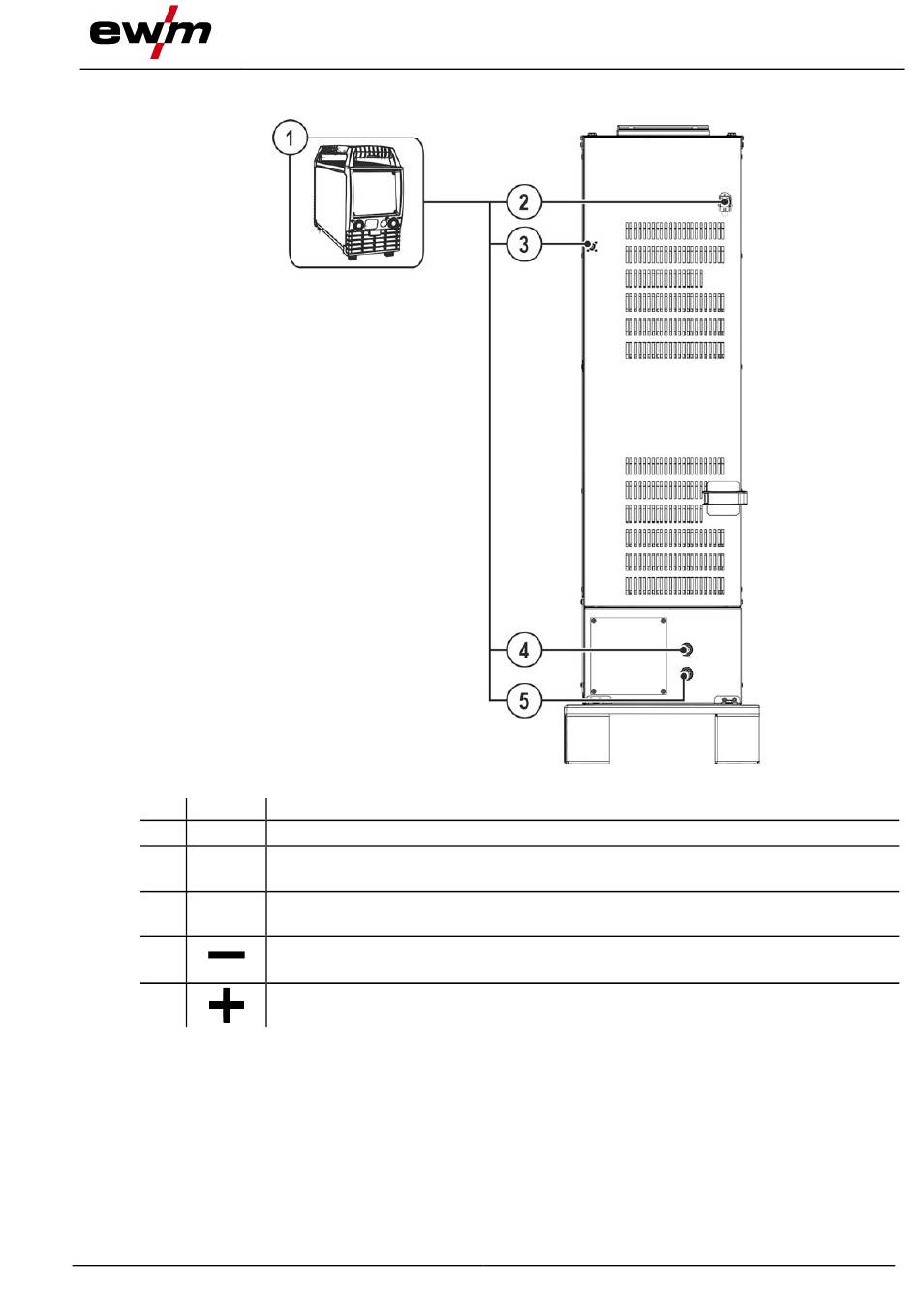

Abbildung 5-16
Aufbau und Funktion
Transport und Auf stellen
