Aufbau und Funktion
Transport und Auf stellen
• Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurf mutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
• Kabelbuchse 12-polig der Steuerleitung in Anschlussstecker 12-polig stecken und mit Überwurf mutter
sichern.
• Stecker der Schweißstromleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch rechtsdrehen verriegeln.
5.1.14 Zugentlastung Zwischenschlauchpaket
Sachschäden durch nicht oder unsachgemäß angebrachter Zugentlastung!
Die Zugentlastung fängt Zugkräfte auf Kabel, Stecker und Buchsen ab.
Bei nicht oder unsachgemäß angebrachter Zugentlastung können Anschlussstecker
oder -Buchsen beschädigt werden.
• Die Befestigung muss immer auf beiden Seiten des Zwischenschlauchpaketes erfolgen!
• Die Anschlüsse des Schlauchpaketes müssen ordnungsgemäß verriegelt werden!
5.1.14.1 Mögliche Befestigungspunkte
5.1.14.2 Zugentlastung verriegeln
Wellrohr-Zwischenschlauchpakete
Die erforderliche Mittelbacke ist entsprechend der Nennweite des Zwischenschlauchpaketes
auszuwählen.
38

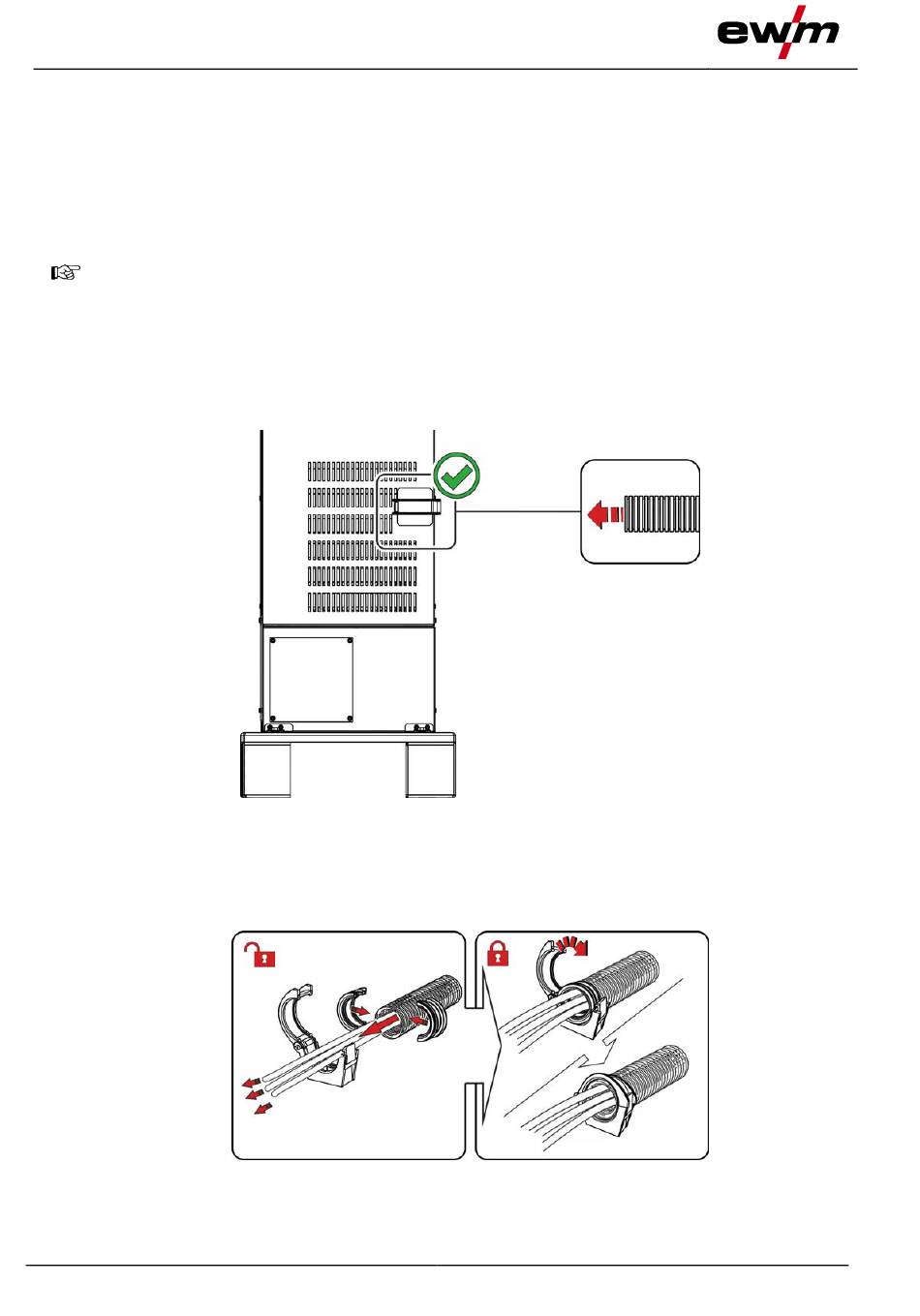

Abbildung 5-14
