Bedienungsmöglichkeiten
54

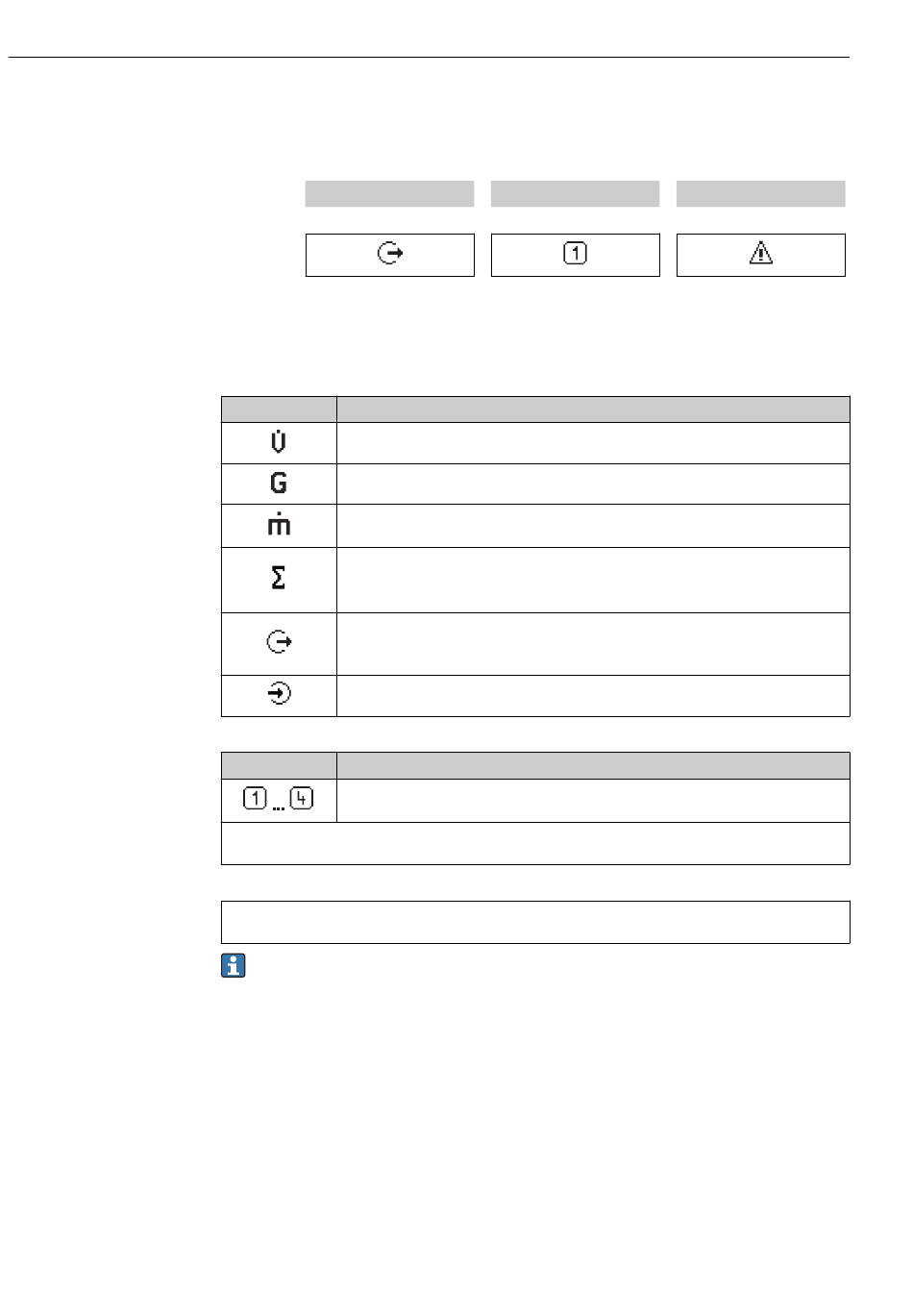

Anzeigebereich
Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung
vorangestellt:
Messgröße
Beispiel
Messgrößen
Symbol
Bedeutung
Volumenfluss
Leitfähigkeit
Massefluss
Summenzähler
Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge-
stellt wird.
Ausgang
Über die Messkanalnummer wird angezeigt, welcher der Ausgänge dargestellt wird.
Statuseingang
Messkanalnummern
Symbol
Bedeutung
Messkanal 1...4
Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind
(z.B. Summenzähler 1...3).
Diagnoseverhalten
Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft.
Zu den Symbolen →  124
Anzahl und Darstellung der Messwerte sind über Parameter Format Anzeige
(→  93) konfigurierbar.
Proline Promag L 400 HART
Messkanalnummer
Erscheint nur, wenn zu die-
ser Messgröße ein Diagno-
seereignis vorliegt.
Diagnoseverhalten
Endress+Hauser
