Montage
32

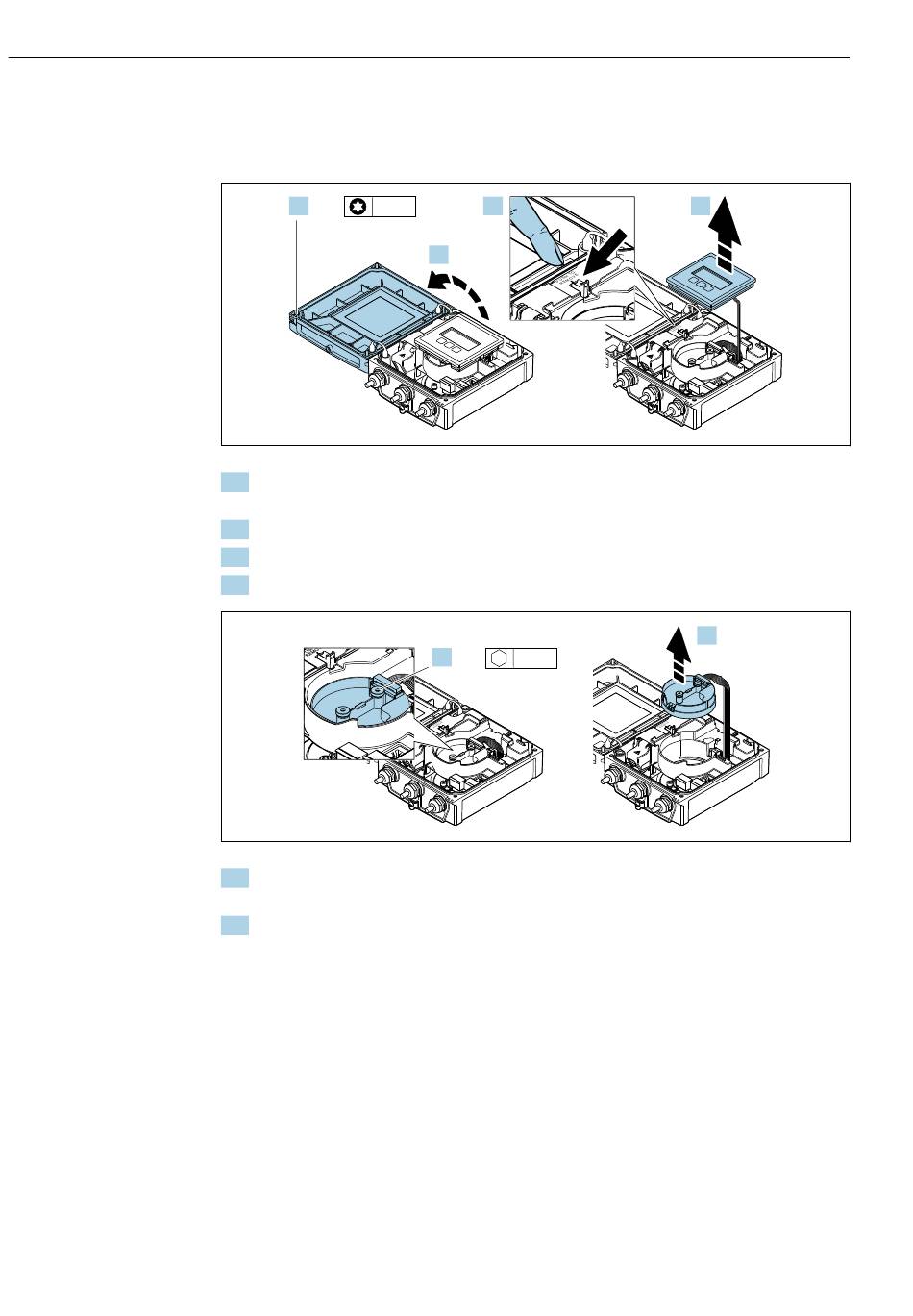

6.2.5 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes-
sumformergehäuse gedreht werden.
1.
4 x TX 20
1. Befestigungsschrauben des Gehäusedeckels lösen (Beim Zusammenbau: Anziehdreh-
moment beachten →  33).
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen.
5. Befestigungsschrauben vom Intelligenten-Sensor-Elektronikmodul lösen (Beim
Zusammenbau: Anziehdrehmoment beachten →  33).
6. Intelligenten-Sensor-Elektronikmodul herausziehen (Beim Zusammenbau: Codierung
des Steckers beachten →  33).
3.
2.
5.
2 x 3 mm
Proline Promag L 400 HART
4.
A0032086
6.
A0032087
