Elektrischer Anschluss
44
5. Kabel gemäß Klemmenbelegung anschließen →  38. Für Versorgungsspannung:
Abdeckung für den Berührungsschutz aufklappen.
6. Kabelverschraubungen fest anziehen.
7.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.

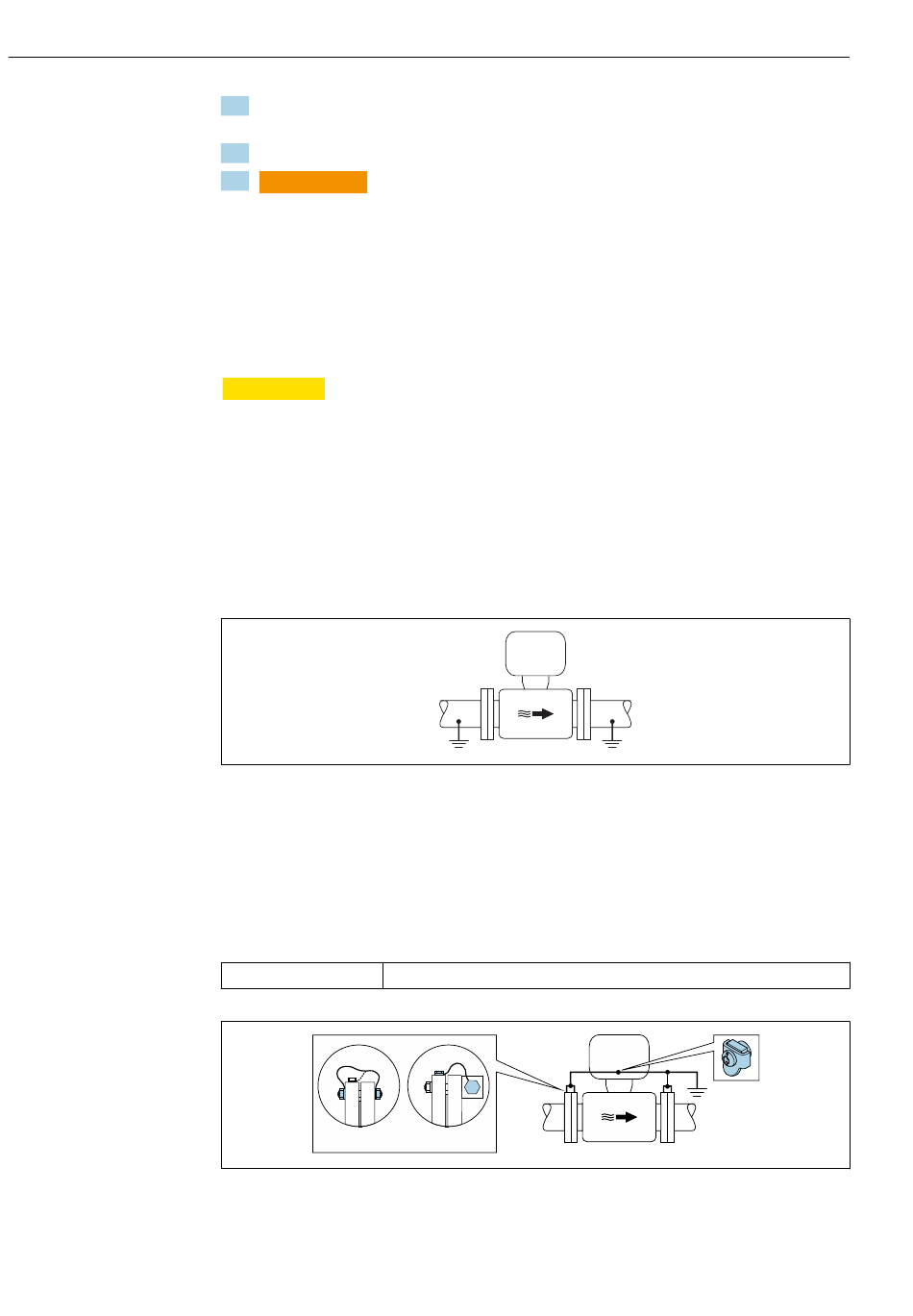

7.2.3 Potenzialausgleich sicherstellen
Anforderungen
VORSICHT
L
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Messstoff und Messaufnehmer auf demselben elektrischen Potential
‣
Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen
Potential
‣
Betriebsinterne Erdungskonzepte
‣
Material und Erdung der Rohrleitung
Anschlussbeispiel Standardfall
Metallische, geerdete Rohrleitung
 17 Potenzialausgleich über Messrohr
Anschlussbeispiele Sonderfälle
Metallische, ungeerdete Rohrleitung ohne Auskleidung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel Kupferdraht, mindestens 6 mm
DN 300
≤
 18 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
2
(0,0093 in
DN 350
≥
Proline Promag L 400 HART
2
)
Endress+Hauser
A0016315
A0029338
