Elektrischer Anschluss
42
2. Verbindungskabel anschließen.
3. Messumformer anschließen.

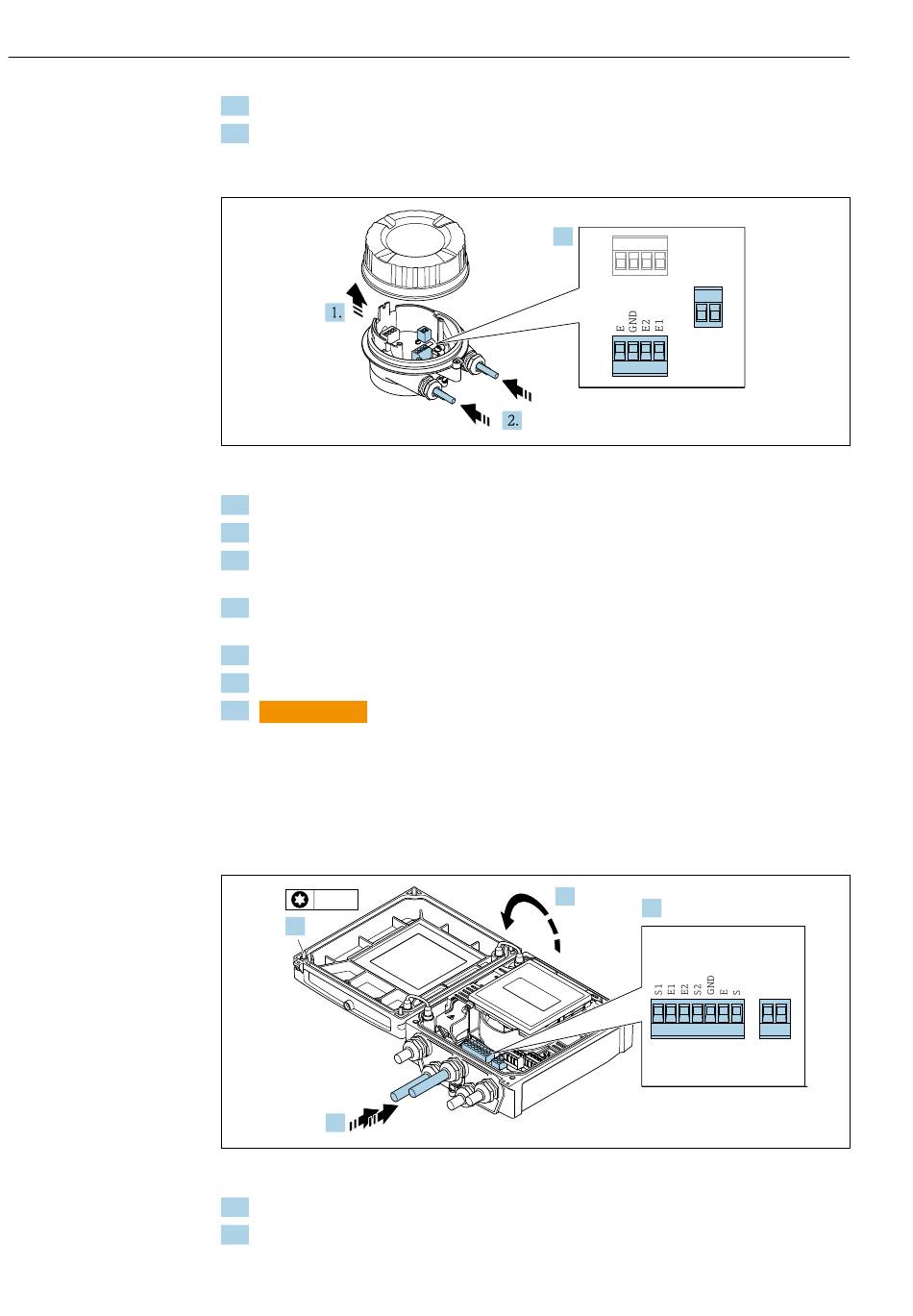

Verbindungskabel am Anschlussgehäuse Messaufnehmer anschließen
 14 Messaufnehmer: Anschlussmodul
1. Sicherungskralle des Gehäusedeckels lösen.
2. Gehäusedeckel aufdrehen und anheben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen →  40.
5. Kabel gemäß Klemmenbelegung anschließen →  39.
6. Kabelverschraubungen fest anziehen.
7.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Schraube ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit
einer Trockenschmierung beschichtet.
Messaufnehmer in umgekehrter Reihenfolge wieder zusammenbauen.
Verbindungskabel am Messumformer anschließen
4 x TX 20
1.
3.
 15 Messumformer: Hauptelektronikmodul mit Anschlussklemmen
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
Proline Promag L 400 HART
3.
42 41
37 4 7 5
2.
4.
6 5 7 8 4 37 36
A0032103
42 41
A0032102
