Montage
34
HINWEIS
Stecker des Intelligenten-Sensor-Elektronikmoduls falsch aufgesteckt!
Es wird kein Messsignal ausgegeben.
‣
Den Stecker des Intelligenten-Sensor-Elektronikmoduls gemäß Codierung einstecken.
‣
Messgerät in umgekehrter Reihenfolge wieder zusammenbauen.
6.2.6

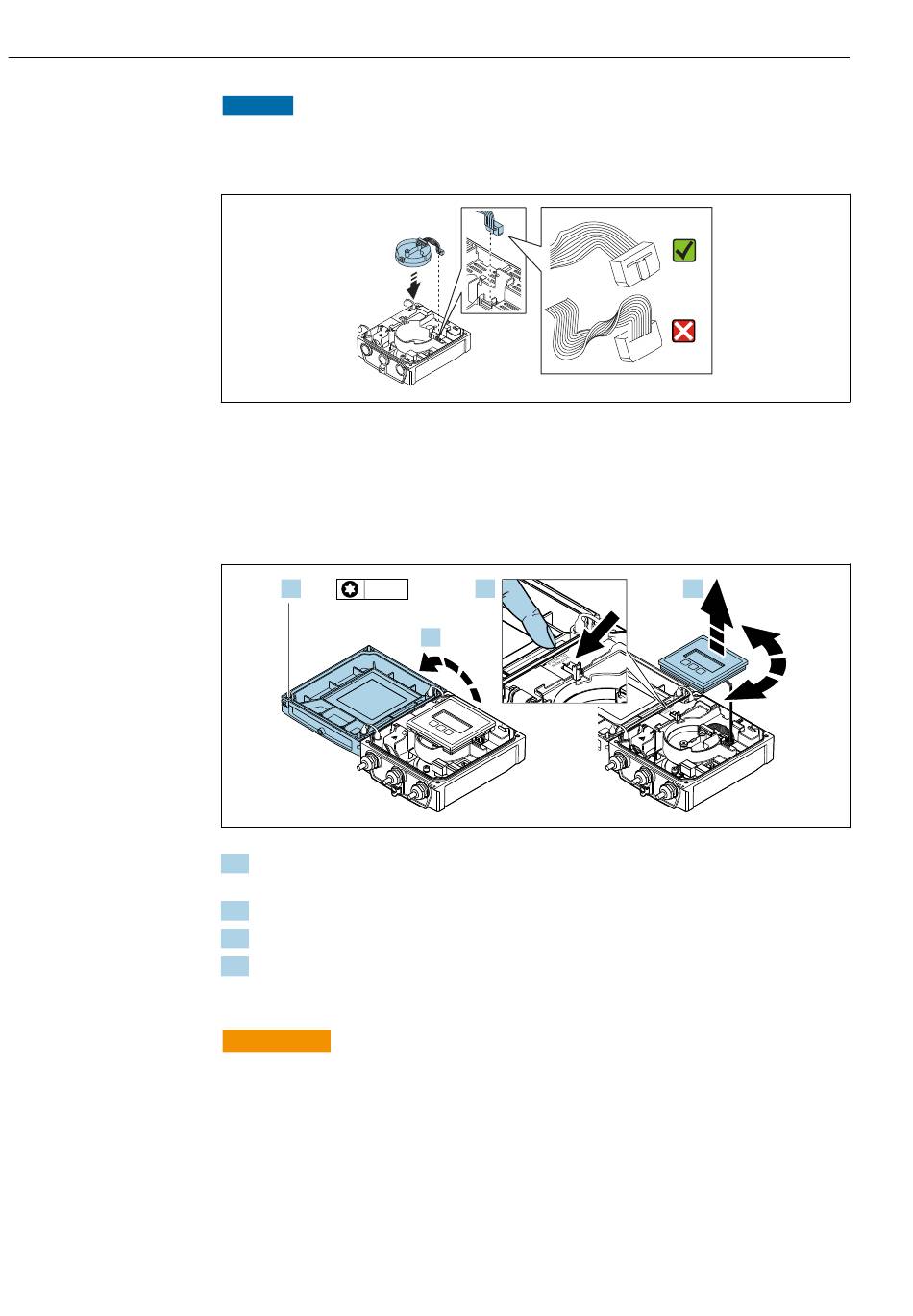

Anzeigemodul drehen
Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht wer-
den.
1.
4 x
TX 20
1. Befestigungsschrauben des Gehäusedeckels lösen (Beim Zusammenbau: Anziehdreh-
moment beachten → 35).
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen und in 90°-Schritten in die gewünschte Position drehen.
Messumformergehäuse zusammenbauen
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen:
3.
2.
Proline Promag L 400 HART
A0021585
4.
A0032091
