Proline Promag L 400 HART
Endress+Hauser

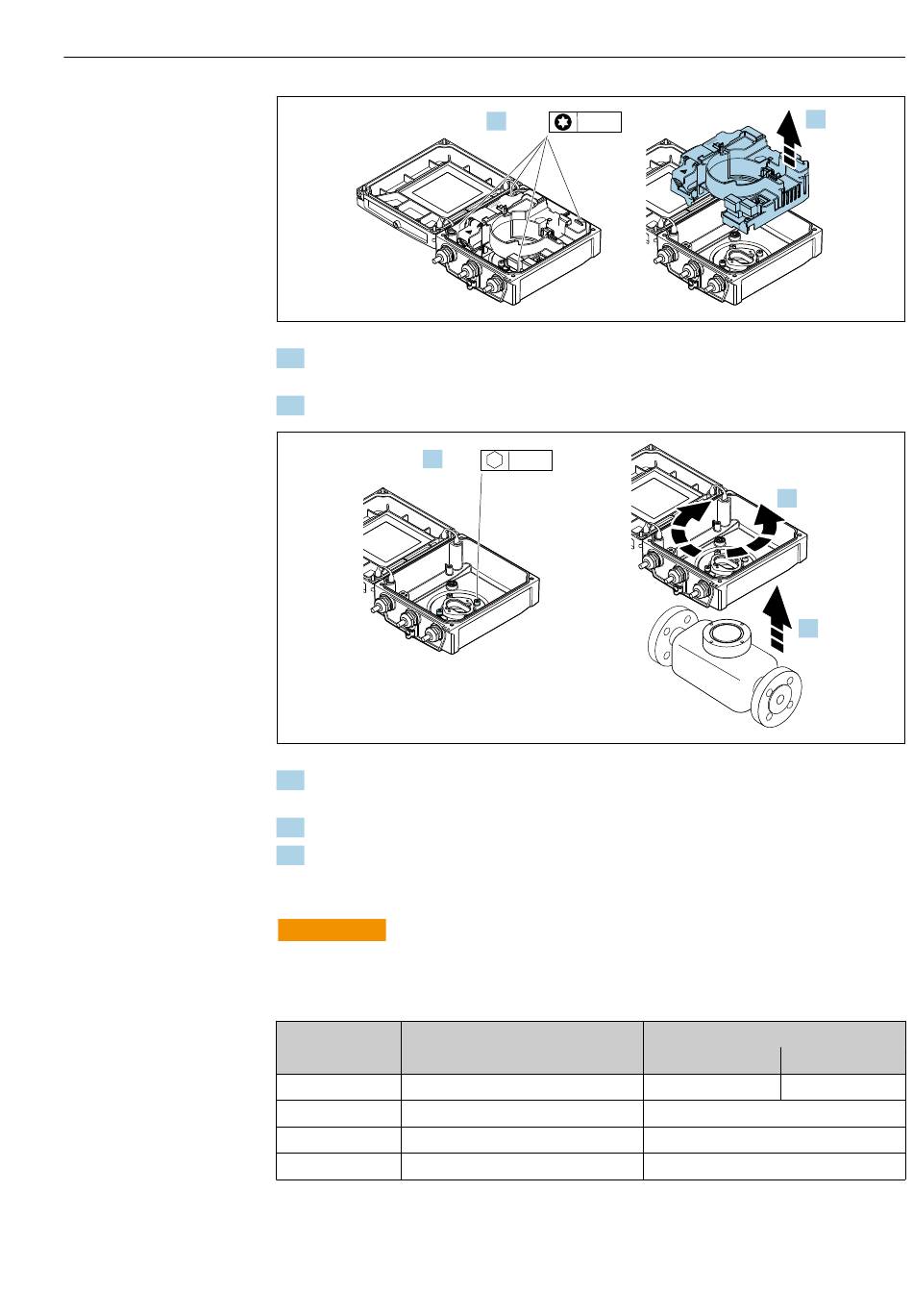

7. Befestigungsschrauben vom Hauptelektronikmodul lösen (Beim Zusammenbau:
Anziehdrehmoment beachten → 33).
8. Hauptelektronikmodul herausziehen.
9.
9. Befestigungsschrauben des Messumformergehäuses lösen (Beim Zusammenbau:
Anziehdrehmoment beachten → 33).
10. Messumformergehäuse anheben.
11. Gehäuse in 90°-Schritten in die gewünschte Position drehen.
Messumformergehäuse zusammenbauen
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers aus Kunststoff.
‣
Befestigungsschrauben gemäß Anziehdrehmoment anziehen:
Handlungsschritt
Befestigungsschraube
→ 32
1
Gehäusedeckel
5
Intelligentes-Sensor-Elektronikmodul
7
Hauptelektronikmodul
9/10
Messumformergehäuse
7.
4 x
TX 20
4 x
4 mm
8.
11.
10.
Anziehdrehmomente für Gehäuse aus:
Aluminium
Kunststoff
2,5 Nm (1,8 lbf ft)
1 Nm (0,7 lbf ft)
0,6 Nm (0,4 lbf ft)
1,5 Nm (1,1 lbf ft)
5,5 Nm (4,1 lbf ft)
Montage
A0032088
A0032089
33
