Endress+Hauser Proline Promag L 400 HART Betriebsanleitung
Endress+Hauser Proline Promag L 400 HART Betriebsanleitung

Endress+Hauser Proline Promag L 400 HART Betriebsanleitung

Magnetisch-induktives durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promag L 400 HART:

Werbung

BA01062D/06/DE/05.16
71340674
Gültig ab Version
02.00.zz (Gerätefirmware)
Products

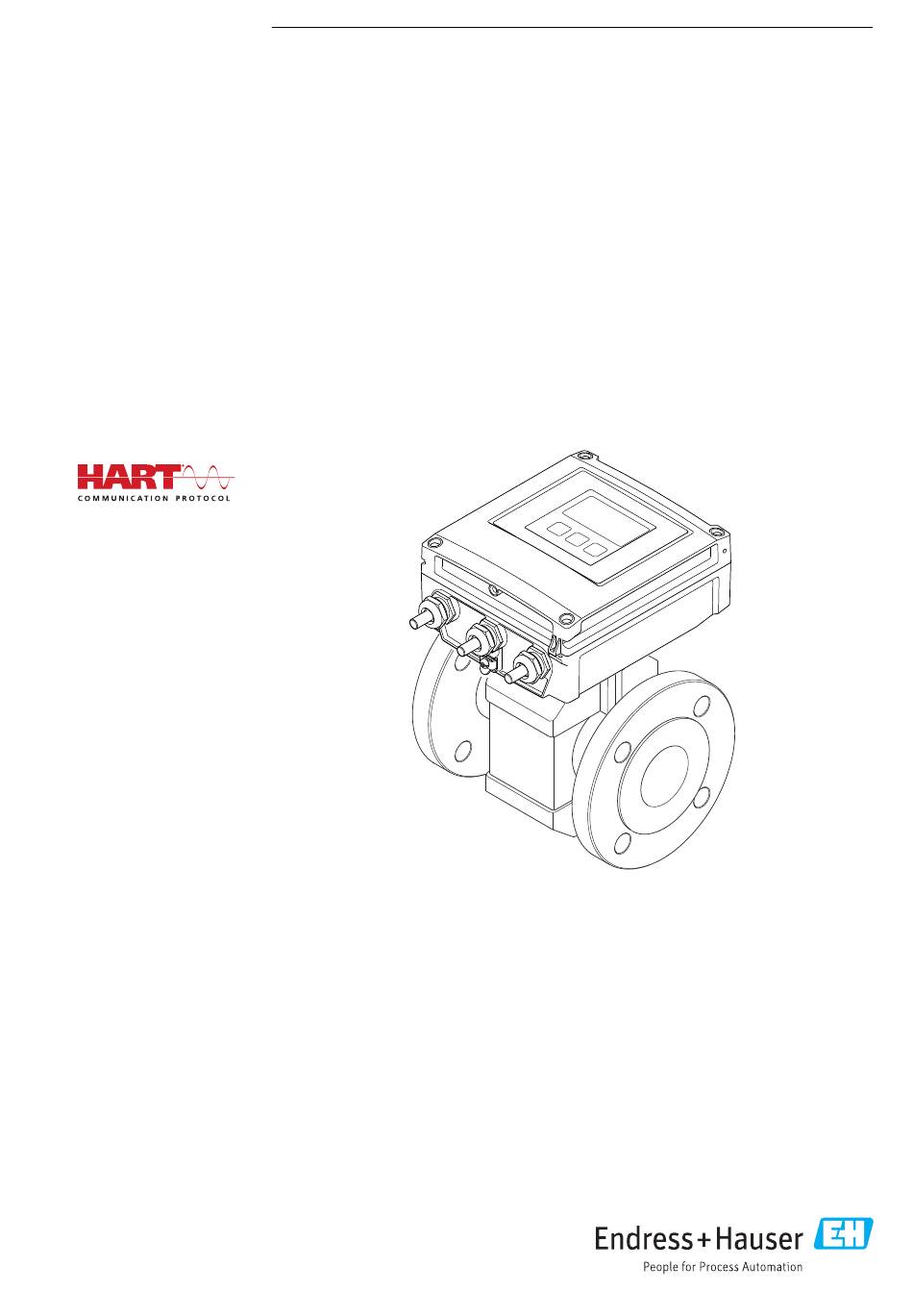

Betriebsanleitung
Proline Promag L 400
HART
Magnetisch-induktives Durchflussmessgerät
Solutions
Services

Werbung

loading

Inhaltszusammenfassung für Endress+Hauser Proline Promag L 400 HART

  • Seite 1 Products Solutions Services BA01062D/06/DE/05.16 71340674 Gültig ab Version 02.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag L 400 HART Magnetisch-induktives Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
  • Seite 3 Proline Promag L 400 HART Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 22 Dokumentfunktion .
  • Seite 4 Inhaltsverzeichnis Proline Promag L 400 HART 8.3.11 Schreibschutz aufheben via Freiga- 10.7.2 Schreibschutz via Verriegelungs- becode ..... . . 64 schalter .
  • Seite 5 13.2 Mess- und Prüfmittel ....139 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 140 14.1 Allgemeine Hinweise .
  • Seite 6 Hinweise zum Dokument Proline Promag L 400 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 7 Proline Promag L 400 HART Hinweise zum Dokument 1.2.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. Verboten Abläufe, Prozesse oder Handlungen, die verboten sind.
  • Seite 8 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
  • Seite 9 Proline Promag L 400 HART Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
  • Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
  • Seite 11 Proline Promag L 400 HART Grundlegende Sicherheitshinweise IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsan- leitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie-...
  • Seite 12 Grundlegende Sicherheitshinweise Proline Promag L 400 HART Allgemeine Hinweise für die Verwendung der Passwörter • Der bei Auslieferung gültige Freigabecode und Netzwerkschlüssel sollte bei der Inbe- triebnahme angepasst werden. • Bei der Definition und Verwaltung des Freigabecodes bzw. Netzwerkschlüssels sind die allgemein üblichen Regeln für die Generierung eines sicheren Passworts zu berücksichti-...
  • Seite 13 Proline Promag L 400 HART Produktbeschreibung Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Zwei Geräteausführungen sind verfügbar: • Kompaktausführung - Messumformer und Messaufnehmer bilden eine mechanische Einheit. • Getrenntausführung - Messumformer und Messaufnehmer werden räumlich getrennt montiert. Produktaufbau A0017218 ...
  • Seite 14 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  15. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung:...
  • Seite 15 • Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild...
  • Seite 16 Warenannahme und Produktidentifizierung Proline Promag L 400 HART 4.2.2 Messaufnehmer-Typenschild Order Code: Ser.No.: Ext. ord. cd.: Material: Patents Date: A0032085  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  16...
  • Seite 17 Proline Promag L 400 HART Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
  • Seite 18 Lagerung und Transport Proline Promag L 400 HART Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.
  • Seite 19 Proline Promag L 400 HART Lagerung und Transport 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
  • Seite 20 Montage Proline Promag L 400 HART Montage Montagebedingungen 6.1.1 Montageposition Montageort A0029343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus- reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: •...
  • Seite 21 Proline Promag L 400 HART Montage A0029257 Bei hohem Eigengewicht DN ≥ 350 (14") A0016276 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö- rende Ablagerungen im Messrohr vermieden werden.
  • Seite 22 Montage Proline Promag L 400 HART Horizontal A0029344 MSÜ-Elektrode für die Leerrohrüberwachung Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich • Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist.
  • Seite 23 Isolation auch den Gerätehals mit einbeziehen. • Display vor Schlag schützen. • Display durch Abrieb von Sand in Wüstengebieten schützen. Einen Displayschutz können Sie bei Endress+Hauser bestellen: →  142 Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich die Abhängigkeit von zulässiger Umgebungs- und Messstofftemperatur beachten.
  • Seite 24 Montage Proline Promag L 400 HART Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.
  • Seite 25 Proline Promag L 400 HART Montage [ S/cm] µ L max L max A0016539  6 Zulässige Verbindungskabellänge bei der Getrenntausführung = Zulässiger Bereich Farbige Fläche = Verbindungskabellänge in [m] ([ft]) = Messstoffleitfähigkeit [µS/cm] 6.1.3 Spezielle Montagehinweise Displayschutz ‣ Um den bestellbaren Displayschutz problemlos öffnen zu können, Mindestabstand nach oben hin einhalten: 350 mm (13,8 in) Temporärer Einsatz unter Wasser...
  • Seite 26 Montage Proline Promag L 400 HART Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer • Drehmomentschlüssel • Für die Wandmontage: Gabelschlüssel zu Sechskantschraube max. M5 • Für die Rohrmontage: – Gabelschlüssel SW 8 – Kreuzschlitzschraubendreher PH 2 • Für das Drehen des Messumformergehäuses (Kompaktausführung): –...
  • Seite 27 Proline Promag L 400 HART Montage Dichtungen montieren VORSICHT Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich! Kurzschlussgefahr des Messsignals. ‣ Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden. Bei der Montage von Dichtungen folgende Punkte beachten: 1. Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
  • Seite 28 Montage Proline Promag L 400 HART Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [bar] [mm] Hartgummi Polyurethan PTFE PN 6 16 × M20 – PN 10 20 × M24 – PN 6 20 × M20 – PN 10 20 × M24 –...
  • Seite 29 Proline Promag L 400 HART Montage Schrauben-Anziehdrehmomente für ASME B16.5, Class 150 Nennweite Schrauben Max. Schrauben-Anziehdrehmoment [Nm] ([lbf · ft]) [mm] [in] [in] Hartgummi Polyurethan PTFE 4 × 5/8 – 5 (4) 14 (13) 1 ½ 8 × 5/8 –...
  • Seite 30 Montage Proline Promag L 400 HART Nennweite Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [mm] Hartgummi Polyurethan PTFE 16 × M30 – – 20 × M30 – – 20 × M30 – – 20 × M30 – – 24 × M30 –...
  • Seite 31 Proline Promag L 400 HART Montage Wandmontage 17 (0.67) 14 (0.55) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0020523  8 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
  • Seite 32 Montage Proline Promag L 400 HART 6.2.5 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden. TX 20 A0032086 1. Befestigungsschrauben des Gehäusedeckels lösen (Beim Zusammenbau: Anziehdreh- moment beachten →  33).
  • Seite 33 Proline Promag L 400 HART Montage TX 20 A0032088 7. Befestigungsschrauben vom Hauptelektronikmodul lösen (Beim Zusammenbau: Anziehdrehmoment beachten →  33). 8. Hauptelektronikmodul herausziehen. 4 mm A0032089 9. Befestigungsschrauben des Messumformergehäuses lösen (Beim Zusammenbau: Anziehdrehmoment beachten →  33). 10. Messumformergehäuse anheben.
  • Seite 34 Montage Proline Promag L 400 HART HINWEIS Stecker des Intelligenten-Sensor-Elektronikmoduls falsch aufgesteckt! Es wird kein Messsignal ausgegeben. ‣ Den Stecker des Intelligenten-Sensor-Elektronikmoduls gemäß Codierung einstecken. A0021585 ‣ Messgerät in umgekehrter Reihenfolge wieder zusammenbauen. 6.2.6 Anzeigemodul drehen Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht wer- den.
  • Seite 35 Proline Promag L 400 HART Montage Handlungsschritt Befestigungsschraube Anziehdrehmoment für Gehäuse aus: (siehe Grafik) Aluminium Kunststoff Gehäusedeckel 2,5 Nm (1,8 lbf ft) 1 Nm (0,7 lbf ft) ‣ Messgerät in umgekehrter Reihenfolge wieder zusammenbauen. Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? ...
  • Seite 36 Elektrischer Anschluss Proline Promag L 400 HART Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 16 A) in die Anlageninstallation integriert werden.
  • Seite 37 Proline Promag L 400 HART Elektrischer Anschluss Spulenstromkabel Standardkabel (18 AWG) mit gemeinsamem, geflochtenem Kupferschirm ( ~ 3 ×0,75 mm 9 mm (0,35 in)) Leiterwiderstand ≤37 Ω/km (0,011 Ω/ft) Kapazität Ader/Ader, ≤120 pF/m (37 pF/ft) Schirm geerdet Dauerbetriebstemperatur –20…+80 °C (–68…+176 °F) Testspannung für Kabel-...
  • Seite 38 Elektrischer Anschluss Proline Promag L 400 HART 7.1.2 Benötigtes Werkzeug • Drehmomentschlüssel • Für Kabeleinführungen: Entsprechendes Werkzeug verwenden • Abisolierzange • Bei Verwendung von Litzenkabeln: Quetschzange für Aderendhülse 7.1.3 Klemmenbelegung Messumformer Der Messaufnehmer kann mit Klemmen bestellt werden. Verfügbare Anschlussarten Mögliche Auswahl Bestellmerkmal...
  • Seite 39 Proline Promag L 400 HART Elektrischer Anschluss Getrenntausführung 6 5 7 8 4 37 36 42 41 n.c. n.c. n.c. 5 7 4 37 42 41 A0032059  11 Klemmenbelegung Getrenntausführung Wandaufbaugehäuse Messumformer Anschlussgehäuse Messaufnehmer Elektrodenkabel Spulenstromkabel n.c. Nicht angeschlossene, isolierte Kabelschirme Klemmen-Nr.
  • Seite 40 Elektrischer Anschluss Proline Promag L 400 HART 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  36. 7.1.7 Verbindungskabel Getrenntausführung vorbereiten Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten: 1. Beim Elektrodenkabel: Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Aderschirme nicht berühren.
  • Seite 41 Proline Promag L 400 HART Elektrischer Anschluss Messaufnehmer Elektrodenkabel Spulenstromkabel 20 (0.79)* 20 (0.79)* 160 (6.30)* 170 (6.69)* 80 (3.15) 70 (2.76) 50 (1.97) 50 (1.97) 18.5 (0.73) 10 (0.39) 6 (0.24) 8 (0.31) ³1 (0.04) A0032101 A0032100 A = Konfektionierung der Kabel B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen...
  • Seite 42 Elektrischer Anschluss Proline Promag L 400 HART 2. Verbindungskabel anschließen. 3. Messumformer anschließen. Verbindungskabel am Anschlussgehäuse Messaufnehmer anschließen 42 41 A0032103  14 Messaufnehmer: Anschlussmodul 1. Sicherungskralle des Gehäusedeckels lösen. 2. Gehäusedeckel aufdrehen und anheben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
  • Seite 43 Proline Promag L 400 HART Elektrischer Anschluss 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen →  40. 5. Kabel gemäß Klemmenbelegung anschließen →  39.
  • Seite 44 Elektrischer Anschluss Proline Promag L 400 HART 5. Kabel gemäß Klemmenbelegung anschließen →  38. Für Versorgungsspannung: Abdeckung für den Berührungsschutz aufklappen. 6. Kabelverschraubungen fest anziehen. WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen.
  • Seite 45 – Bei DN ≥ 350 (14"): Erdungskabel direkt auf die Transport-Metallhalterung montieren. Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Das erforderliche Erdungskabel können Sie bei Endress+Hauser bestellen: →  142. Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung Diese Anschlussart erfolgt auch: •...
  • Seite 46 Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut. Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Das erforderliche Erdungskabel können Sie bei Endress+Hauser bestellen: →  142. Spezielle Anschlusshinweise 7.3.1 Anschlussbeispiele Stromausgang 4…20 mA HART...
  • Seite 47 Proline Promag L 400 HART Elektrischer Anschluss 4...20 mA A0028762  21 Anschlussbeispiel für Stromausgang 4…20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten →  148...
  • Seite 48 Elektrischer Anschluss Proline Promag L 400 HART Statuseingang A0028764  24 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten Schutzart sicherstellen 7.4.1 Schutzart IP66/67, Type 4X enclosure Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure.
  • Seite 49 Proline Promag L 400 HART Elektrischer Anschluss Nur bei Getrenntausführung: Ist der Messaufnehmer mit dem richtigen Messumformer verbun- den?  Seriennummer auf dem Typenschild von Messaufnehmer und Messumformer prüfen. Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild überein ...
  • Seite 50 Bedienungsmöglichkeiten Proline Promag L 400 HART Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0029295 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Communicator 475 Mobiles Handbediengerät Automatisierungssystem (z.B.
  • Seite 51 Proline Promag L 400 HART Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  175 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
  • Seite 52 Bedienungsmöglichkeiten Proline Promag L 400 HART 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
  • Seite 53 Proline Promag L 400 HART Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
  • Seite 54 Bedienungsmöglichkeiten Proline Promag L 400 HART Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Volumenfluss Leitfähigkeit...
  • Seite 55 Proline Promag L 400 HART Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  58...
  • Seite 56 Bedienungsmöglichkeiten Proline Promag L 400 HART Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
  • Seite 57 Proline Promag L 400 HART Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor Texteditor User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Editieransicht Anzeigebereich der eingegebenen Werte Eingabemaske Bedienelemente →  58 Eingabemaske In der Eingabemaske des Zahlen- und Texteditors stehen folgende Eingabe- und Bedien- symbole zur Verfügung:...
  • Seite 58 Bedienungsmöglichkeiten Proline Promag L 400 HART Auswahl der Buchstaben von a...z. abc _ … Auswahl der Sonderzeichen. "'^ _ … ~& Bestätigt Auswahl. Wechselt in die Auswahl der Korrekturwerkzeuge. Beendet Eingabe ohne die Änderungen zu übernehmen. Löscht alle eingegebenen Zeichen.
  • Seite 59 Proline Promag L 400 HART Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste Bei Betriebsanzeige • Kurzer Tastendruck: Öffnet das Bedienmenü. • Tastendruck von 2 s: Öffnet das Kontextmenü. Bei Menü, Untermenü • Kurzer Tastendruck: – Öffnet das markierte Menü, Untermenü oder Parameter. – Startet den Wizard.
  • Seite 60 Bedienungsmöglichkeiten Proline Promag L 400 HART 2. Gleichzeitig  +  drücken.  Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü 1. Kontextmenü öffnen. 2. Mit  zum gewünschten Menü navigieren. 3. Mit  die Auswahl bestätigen.
  • Seite 61 Proline Promag L 400 HART Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
  • Seite 62 Bedienungsmöglichkeiten Proline Promag L 400 HART Der Direktzugriffscode besteht aus einer 4-stelligen Nummer und der Kanalnummer, die den Kanal einer Prozessgröße identifiziert: z.B. 0914-1. Dieser erscheint während der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 0914-2 A0029414 Direktzugriffscode Bei der Eingabe des Direktzugriffscodes folgende Punkte beachten: •...
  • Seite 63 Proline Promag L 400 HART Bedienungsmöglichkeiten 8.3.9 Parameter ändern Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  57, zur Erläuterung der Bedienelemente →  58 Beispiel: Die Messstellenbezeichnung im Parameter "Tag description" von 001-FT-101 auf 001-FT-102 ändern...
  • Seite 64 Bedienungsmöglichkeiten Proline Promag L 400 HART Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener" und "Instandhalter" haben einen unterschiedlichen Schreibzugriff auf die Parameter, wenn der Kunde einen anwenderspezifischen Freigabecode definiert. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff →...
  • Seite 65 Proline Promag L 400 HART Bedienungsmöglichkeiten von einzelnen Parametern ist damit nicht mehr möglich. Nur die Messwerte auf der Betriebsanzeige können abgelesen werden. Vor-Ort-Bedienung mit Touch-Control Die Tastenverriegelung wird über ein Kontextmenü ein- und ausgeschaltet. Tastenverriegelung einschalten Die Tastenverriegelung wird automatisch eingeschaltet: •...
  • Seite 66 Bedienungsmöglichkeiten Proline Promag L 400 HART 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker. Bildschirm Empfohlene Größe: ≥...
  • Seite 67 Proline Promag L 400 HART Bedienungsmöglichkeiten Messgerät Gerät Schnittstelle CDI-RJ45 WLAN Messgerät Das Messgerät verfügt über eine Das Messgerät verfügt über eine WLAN- RJ45-Schnittstelle. Antenne: Messumformer mit integrierter WLAN- Antenne Webserver Webserver muss aktiviert sein; Webserver und WLAN muss aktiviert Werkseinstellung: An sein;...
  • Seite 68 Bedienungsmöglichkeiten Proline Promag L 400 HART HINWEIS Der gleichzeitige Zugriff von demselben mobilen Endgerät auf das Messgerät via Ser- viceschnittstelle (CDI-RJ45) und WLAN-Schnittstelle sollte grundsätzlich vermieden werden. Es könnte ein Netzwerkkonflikt entstehen. ‣ Nur eine Serviceschnittstelle (Serviceschnittstelle CDI-RJ45 oder WLAN-Schnittstelle) aktivieren.
  • Seite 69 Proline Promag L 400 HART Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung (→  83) Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  108) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →...
  • Seite 70 Bedienungsmöglichkeiten Proline Promag L 400 HART 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Messstellenbezeichnung • Gerätestatus mit Statussignal →  126 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät •...
  • Seite 71 Proline Promag L 400 HART Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je...
  • Seite 72 Bedienungsmöglichkeiten Proline Promag L 400 HART 8.5.1 Bedientool anschließen Via Serviceschnittstelle (CDI-RJ45) open press A0029163  27 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
  • Seite 73 Proline Promag L 400 HART Bedienungsmöglichkeiten Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird.
  • Seite 74 8.5.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 75 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
  • Seite 76 Bedienungsmöglichkeiten Proline Promag L 400 HART 8.5.6 SIMATIC PDM Funktionsumfang Einheitliches herstellerunabhängiges Programm von Siemens zur Bedienung, Einstellung, Wartung und Diagnose von intelligenten Feldgeräten via HART-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben →  77 8.5.7 Field Communicator 475 Funktionsumfang Industrie-Handbediengerät von Emerson Process Management für die Fernparametrie- rung und Messwertabfrage via HART-Protokoll.
  • Seite 77 Proline Promag L 400 HART Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 02.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 11.2016 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...
  • Seite 78 Systemintegration Proline Promag L 400 HART Dynamische Variablen Messgrößen (HART-Gerätevariablen) Dritte dynamische Variable (TV) Summenzähler 2 Vierte dynamische Variable (QV) Summenzähler 3 Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Vor-Ort- Bedienung und Bedientool mithilfe folgender Parameter verändern und frei zuordnen: •...
  • Seite 79 Proline Promag L 400 HART Systemintegration Navigation Menü "Experte" → Kommunikation → HART-Ausgang → Burst-Konfiguration → Burst-Kon- figuration 1…n ‣ Burst-Konfiguration ‣ Burst-Konfiguration 1…n Burst-Modus 1…n →  79 Burst-Kommando 1…n →  79 →  80 Burst-Variable 0 →  80...
  • Seite 80 Systemintegration Proline Promag L 400 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Variable 0 Bei HART-Kommando 9 und 33: HART- • Volumenfluss Volumenfluss Gerätevariable oder der Prozessgröße aus- • Massefluss wählen. • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Korrigierte Leitfähigkeit • Elektroniktemperatur •...
  • Seite 81 Proline Promag L 400 HART Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  35 • Checkliste "Anschlusskontrolle" →  48 10.2 Messgerät einschalten ‣...
  • Seite 82 Inbetriebnahme Proline Promag L 400 HART X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü Anzeige/Betrieb Setup Diagnose / ../Setup Messstoffwahl XXXXXXXXX XXXXXXXXX A0032222-DE  29 Am Beispiel der Vor-Ort-Anzeige Navigation Menü "Setup"...
  • Seite 83 Proline Promag L 400 HART Inbetriebnahme XXXXXXXXX A0029422  30 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  75 Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben.
  • Seite 84 Inbetriebnahme Proline Promag L 400 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Volumenflusseinheit – Einheit für Volumenfluss wäh- Einheiten-Auswahl- Abhängig vom Land: len. liste • l/h • gal/min (us) Auswirkung Die gewählte Einheit gilt für: • Ausgang • Schleichmenge •...
  • Seite 85 Proline Promag L 400 HART Inbetriebnahme Navigation Menü "Setup" → Statuseingang Aufbau des Untermenüs ‣ Statuseingang Zuordnung Statuseingang →  85 Aktiver Pegel →  85 Ansprechzeit Statuseingang →  85 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen.
  • Seite 86 Inbetriebnahme Proline Promag L 400 HART 10.4.4 Stromausgang konfigurieren Der Wizard Stromausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des Stromausgangs eingestellt werden müssen. Navigation Menü "Setup" → Stromausgang 1 ‣ Stromausgang 1 →  86 Zuordnung Stromausgang 1 →...
  • Seite 87 Proline Promag L 400 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Fester Stromwert In Parameter Strombereich Bestimmt den festen Aus- 0…22,5 mA 22,5 mA (→  86) ist die Option Fes- ganggsstrom. ter Stromwert ausgewählt. Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- •...
  • Seite 88 Inbetriebnahme Proline Promag L 400 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Zuordnung Impulsausgang In Parameter Betriebsart ist Prozessgröße für Impulsaus- • Aus die Option Impuls ausgewählt.
  • Seite 89 Proline Promag L 400 HART Inbetriebnahme Fehlerverhalten →  90 Fehlerfrequenz →  90 Invertiertes Ausgangssignal →  90 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz •...
  • Seite 90 Inbetriebnahme Proline Promag L 400 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Messwert für Endfrequenz In Parameter Betriebsart ist Messwert für Endfrequenz Gleitkommazahl mit Abhängig von Land die Option Frequenz und in festlegen. Vorzeichen und Nennweite Parameter Zuordnung Fre- quenzausgang (→  89) ist eine der folgenden Optionen ausgewählt:...
  • Seite 91 Proline Promag L 400 HART Inbetriebnahme Zuordnung Überwachung Durchfluss- →  92 richtung Zuordnung Status →  92 Einschaltpunkt →  92 Ausschaltpunkt →  92 Einschaltverzögerung →  92 →  92 Ausschaltverzögerung Fehlerverhalten →  92 Invertiertes Ausgangssignal →...
  • Seite 92 Inbetriebnahme Proline Promag L 400 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Volumenfluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len. • Massefluss • In Parameter Funktion •...
  • Seite 93 Proline Promag L 400 HART Inbetriebnahme Navigation Menü "Setup" → Anzeige ‣ Anzeige →  93 Format Anzeige →  93 1. Anzeigewert 1. Wert 0%-Bargraph →  93 1. Wert 100%-Bargraph →  93 2. Anzeigewert →  94 3.
  • Seite 94 Inbetriebnahme Proline Promag L 400 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...
  • Seite 95 Proline Promag L 400 HART Inbetriebnahme Zuordnung Impulsausgang 1…n →  96 Messmodus Ausgang 1…n →  96 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung Dämpfung Anzeige – Reaktionszeit der Vor-Ort- 0,0…999,9 s 0,0 s Anzeige auf Messwertschwan- kungen einstellen.
  • Seite 96 Inbetriebnahme Proline Promag L 400 HART Parameter Voraussetzung Beschreibung Eingabe / Auswahl Werkseinstellung Zuordnung Impulsausgang In Parameter Betriebsart ist Prozessgröße für Impulsaus- • Aus die Option Impuls ausgewählt. gang wählen. • Volumenfluss • Massefluss • Normvolumenfluss Messmodus Ausgang 1…n – Messmodus für Ausgang wäh- •...
  • Seite 97 Proline Promag L 400 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Ausschaltpunkt Schleichmengenun- In Parameter Zuordnung Pro- Ausschaltpunkt für Schleich- 0…100,0 % 50 % terdrück. zessgröße (→  96) ist eine mengenunterdrückung einge- der folgenden Optionen ausge- ben. wählt: • Volumenfluss •...
  • Seite 98 Inbetriebnahme Proline Promag L 400 HART 10.4.9 Leerrohrüberwachung konfigurieren Der Wizard Leerrohrüberwachung führt den Anwender systematisch durch alle Parame- ter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung ‣ Leerrohrüberwachung →  98 Leerrohrüberwachung →...
  • Seite 99 Proline Promag L 400 HART Inbetriebnahme 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
  • Seite 100 Inbetriebnahme Proline Promag L 400 HART ‣ WLAN-Einstellungen →  105 ‣ Heartbeat Setup ‣ Administration →  106 10.5.1 Sensorabgleich durchführen Das Untermenü Sensorabgleich enthält Parameter, die die Funktionalität des Sensors betreffen. Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich ‣...
  • Seite 101 Proline Promag L 400 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Aus Volumenfluss ler wählen. • Volumenfluss • Massefluss • Normvolumenfluss Einheit Summenzähler 1…n In Parameter Zuordnung Pro- Einheit für Prozessgröße des Einheiten-Auswahl- Abhängig vom Land:...
  • Seite 102 Inbetriebnahme Proline Promag L 400 HART 10.5.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige →  103 Format Anzeige →...
  • Seite 103 Proline Promag L 400 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
  • Seite 104 Inbetriebnahme Proline Promag L 400 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
  • Seite 105 Proline Promag L 400 HART Inbetriebnahme 10.5.4 Elektrodenreinigung durchführen Der Wizard Elektrodenreinigung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Elektrodenreinigung eingestellt werden müssen. Der Wizard erscheint nur, wenn das Gerät mit Elektrodenreinigung bestellt wurde. Navigation Menü...
  • Seite 106 Inbetriebnahme Proline Promag L 400 HART Navigation Menü "Setup" → Erweitertes Setup → WLAN Settings ‣ WLAN-Einstellungen →  106 WLAN-IP-Adresse →  106 Sicherheitstyp WLAN-Passphrase →  106 Zuordnung SSID-Name →  106 SSID-Name →  106 Änderungen übernehmen →...
  • Seite 107 Proline Promag L 400 HART Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Administration ‣ Administration ‣ →  107 Freigabecode definieren ‣ →  107 Freigabecode zurücksetzen Gerät zurücksetzen →  108 Parameter zum Definieren des Freigabecodes nutzen Navigation Menü...
  • Seite 108 Inbetriebnahme Proline Promag L 400 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Betriebszeit Zeigt, wie lange das Gerät bis zum jetzigen Tage (d), Stunden (h), Minuten – Zeitpunkt in Betrieb ist. (m) und Sekunden (s) Freigabecode zurücksetzen Freigabecode auf Werkseinstellung zurück-...
  • Seite 109 Proline Promag L 400 HART Inbetriebnahme Simulation Stromausgang 1 →  110 Wert Stromausgang 1 →  110 Simulation Frequenzausgang 1…n →  110 Wert Frequenzausgang 1…n →  110 Simulation Impulsausgang 1…n →  110 →  110 Wert Impulsausgang 1…n Simulation Schaltausgang 1…n...
  • Seite 110 Inbetriebnahme Proline Promag L 400 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Stromausgang 1 – Simulation des Stromausgangs • Aus ein- und ausschalten. • An Wert Stromausgang 1 In Parameter Simulation Stromwert für Simulation ein- 3,59…22,5 mA 3,59 mA Stromausgang ist die Option geben.
  • Seite 111 Proline Promag L 400 HART Inbetriebnahme Freigabecode definieren via Vor-Ort-Anzeige 1. Zum Parameter Freigabecode definieren (→  107) navigieren. 2. Max. 16-stellige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen als Freiga- becode festlegen. 3. Freigabecode durch wiederholte Eingabe im bestätigen.  Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das -Symbol.
  • Seite 112 Inbetriebnahme Proline Promag L 400 HART Die Werte der Parameter sind nur noch sichtbar, aber nicht mehr änderbar (Ausnahme Parameter "Kontrast Anzeige"): • Via Vor-Ort-Anzeige • Via Serviceschnittstelle (CDI-RJ45) • Via HART-Protokoll + - + - + - + - A0032092 1.
  • Seite 113 Proline Promag L 400 HART Betrieb Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrechte Anzeige angezeigt werden →...
  • Seite 114 Betrieb Proline Promag L 400 HART 11.4.1 Prozessgrößen Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen →  114 Volumenfluss →  114 Massefluss Leitfähigkeit →...
  • Seite 115 Proline Promag L 400 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Summenzählerwert 1…n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→  101) von Untermenü Summen- menzähler. zeichen zähler 1…n ist eine der folgenden Opti- onen ausgewählt:...
  • Seite 116 Betrieb Proline Promag L 400 HART Navigation Menü "Diagnose" → Messwerte → Ausgangswerte ‣ Ausgangswerte →  116 Ausgangsstrom 1 →  116 Gemessener Strom 1 Impulsausgang 1 →  116 Ausgangsfrequenz 1 →  116 Schaltzustand 1 →  116 Ausgangsfrequenz 2 →...
  • Seite 117 Proline Promag L 400 HART Betrieb Navigation Menü "Betrieb" → Summenzähler-Bedienung ‣ Summenzähler-Bedienung →  117 Steuerung Summenzähler 1…n →  117 Vorwahlmenge 1…n Alle Summenzähler zurücksetzen →  117 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1…n In Parameter Zuordnung Pro- Summenzählerwert steuern.
  • Seite 118 Betrieb Proline Promag L 400 HART 11.6.2 Funktionsumfang von Parameter "Alle Summenzähler zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Zurücksetzen + Starten Zurücksetzen aller Summenzähler auf den Wert 0 und Neustart der Summierung. Alle bisherigen aufsummierten Durchflussmengen werden dadurch gelöscht.
  • Seite 119 Proline Promag L 400 HART Betrieb Messwertspeicherungssteuerung →  119 Messwertspeicherungsstatus →  119 Gesamte Speicherdauer →  119 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe /  Werkseinstellung Anzeige Zuordnung 1…n. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar.
  • Seite 120 Diagnose und Störungsbehebung Proline Promag L 400 HART Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  43→  43.
  • Seite 121 Proline Promag L 400 HART Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  140. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
  • Seite 122 Diagnose und Störungsbehebung Proline Promag L 400 HART Fehler Mögliche Ursachen Behebung Parallele WLAN- und Ethernet- • Netzwerkeinstellungen prüfen. Kommunikation • Temporär nur WLAN als Schnitt- stelle aktivieren. Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich fende Aktion abgeschlossen ist.
  • Seite 123 Proline Promag L 400 HART Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 124 Diagnose und Störungsbehebung Proline Promag L 400 HART Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. • Die Hintergrundbeleuchtung wechselt auf rot. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
  • Seite 125 Proline Promag L 400 HART Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
  • Seite 126 Diagnose und Störungsbehebung Proline Promag L 400 HART A0031056 Statusbereich mit Statussignal Diagnoseinformation →  124 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  133 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
  • Seite 127 Proline Promag L 400 HART Diagnose und Störungsbehebung 12.5 Diagnoseinformation in FieldCare oder DeviceCare 12.5.1 Diagnosemöglichkeiten Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34...
  • Seite 128 Diagnose und Störungsbehebung Proline Promag L 400 HART 12.5.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Behebungsmaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar.
  • Seite 129 Proline Promag L 400 HART Diagnose und Störungsbehebung Zur Verfügung stehende Statussignale Konfiguration nach HART 7 Spezifikation (Condensed Status), gemäß NAMUR NE107. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation).
  • Seite 130 Diagnose und Störungsbehebung Proline Promag L 400 HART Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Module inkompatibel 1. Elektronikmodule prüfen Alarm 2. Elektronikmodule tauschen Elektronikmodule 1. Gerät neu starten Alarm 2. Elektronikmodule prüfen 3. I/O-Modul oder Hauptelektronik...
  • Seite 131 Proline Promag L 400 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Download verarbeiten Download aktiv, bitte warten Warning Nachabgleich 1 Nachabgleich ausführen Warning Konfiguration inkompati- 1. Gerät neu starten Alarm 2. Service kontaktieren Datensatz 1.
  • Seite 132 Diagnose und Störungsbehebung Proline Promag L 400 HART Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Elektroniktemperatur zu Umgebungstemperatur reduzieren Warning hoch Elektroniktemperatur zu Umgebungstemperatur erhöhen Warning niedrig Prozesstemperatur zu hoch Prozesstemperatur reduzieren Warning Prozesstemperatur zu Prozesstemperatur erhöhen...
  • Seite 133 Proline Promag L 400 HART Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext.  Wenn mehrere Meldungen gleichzeitig auftreten, wird die Meldung mit der höchsten Priori-...
  • Seite 134 Diagnose und Störungsbehebung Proline Promag L 400 HART / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  35 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
  • Seite 135 Proline Promag L 400 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1092 Integriertes HistoROM gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1184 Anzeige angeschlossen I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul-Reset erkannt I1335 Firmware geändert...
  • Seite 136 Diagnose und Störungsbehebung Proline Promag L 400 HART Informationsereignis Ereignistext I1651 Eichbetriebparameter geändert I1725 Sensorelektronikmodul (ISEM) geändert 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  108) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
  • Seite 137 Proline Promag L 400 HART Diagnose und Störungsbehebung Geräte-ID →  137 Gerätetyp →  137 Hersteller-ID →  137 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- Promag 400 ben, Zahlen oder Sonderzei- chen (z.B.
  • Seite 138 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: – Textsuche: Herstellerinformation –...
  • Seite 139 Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  174 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
  • Seite 140 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
  • Seite 141 Proline Promag L 400 HART Reparatur 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
  • Seite 142 Zubehör Proline Promag L 400 HART Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
  • Seite 143 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
  • Seite 144 Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.  Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S DeviceCare Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten.  Zu Einzelheiten: Innovation-Broschüre IN01047S 15.4 Systemkomponenten Zubehör...
  • Seite 145 Proline Promag L 400 HART Technische Daten Technische Daten 16.1 Anwendungsbereich Das in dieser Anleitung beschriebene Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 μS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
  • Seite 146 Technische Daten Proline Promag L 400 HART Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [mm] [in] – 60…2 000 dm /min 500 dm...
  • Seite 147 Proline Promag L 400 HART Technische Daten Durchflusskennwerte in US-Einheiten Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [in] [mm] [gal/min] [gal/min] [gal] [gal/min] 2,5…80...
  • Seite 148 Proline Promag L 400 HART Messdynamik Über 1000 : 1 Eingangssignal Eingelesene Messwerte Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  144 Das Einlesen externer Messwerte wird zur Berechnung folgender Messgrößen empfohlen: Normvolumenfluss HART-Protokoll Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über das HART-Protokoll.
  • Seite 149 Proline Promag L 400 HART Technische Daten Impuls-/Frequenz-/Schaltausgang Funktion • Bei Bestellmerkmal "Ausgang; Eingang", Option H: Ausgang 2 wahlweise als Impuls- oder Frequenzausgang einstellbar • Bei Bestellmerkmal "Ausgang; Eingang", Option I: Ausgang 2 und 3 wahlweise als Impuls-, Frequenz- oder Schaltausgang einstellbar Ausführung...
  • Seite 150 Technische Daten Proline Promag L 400 HART Stromausgang 4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4…20 mA gemäß NAMUR-Empfehlung NE 43 • 4…20 mA gemäß US • Min. Wert: 3,59 mA • Max. Wert: 22,5 mA • Frei definierbarer Wert zwischen: 3,59…22,5 mA •...
  • Seite 151 Proline Promag L 400 HART Technische Daten Webserver Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden  Diagnoseinformation via Leuchtdioden Schleichmengenunterdrü-...
  • Seite 152 Technische Daten Proline Promag L 400 HART Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt im steckbaren Datenspeicher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert. Elektrischer Anschluss →  41 Potentialausgleich →...
  • Seite 153 Proline Promag L 400 HART Technische Daten 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0032069  36 Maximale Messabweichung in % v.M. Elektrische Leitfähigkeit Max. Messabweichung nicht spezifiziert. Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf. Stromausgang Genauigkeit Max.
  • Seite 154 Messgeräts nie entfernen. Atmosphäre Wenn ein Messumformergehäuse aus Kunststoff bestimmten Dampf-Luft-Gemischen per- manent ausgesetzt ist, kann das Gehäuse beschädigt werden. Bei Unklarheiten: Kontaktieren Sie Ihre Endress+Hauser Vertriebszentrale. Schutzart Messumformer • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure Messaufnehmer •...
  • Seite 155 Proline Promag L 400 HART Technische Daten Stoßfestigkeit Stoß durch raue Handhabung in Anlehnung an IEC 60068-2-31 Mechanische Belastung • Messumformergehäuse vor mechanischen Einflüssen wie Stößen oder Schlägen schüt- zen; gegebenenfalls den Einsatz der Getrenntausführung vorziehen. • Messumformergehäuse nicht als Steighilfe verwenden.
  • Seite 156 Technische Daten Proline Promag L 400 HART Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +90 °C (+194 °F) 330 (4,8) 400 (5,8) 400 (5,8) 500 (7,3) Durchflussgrenze Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messaufnehmers.
  • Seite 157 Proline Promag L 400 HART Technische Daten EN 1092-1 (DIN 2501) Bestellmerkmal "Gehäuse", Option M, Q [mm] Kunststoff Polycarbonat Gewicht [kg] PN 6 PN 10 PN 16 – – – – – – – – – – – – –...
  • Seite 158 Technische Daten Proline Promag L 400 HART AS 2129, Table E Gewicht [kg] [mm] Bestellmerkmal "Gehäuse", Option M, Q Bestellmerkmal "Gehäuse", Option A, R Kunststoff Polycarbonat Aluminium, AlSi10Mg, beschichtet 493,7 690,7 1 000 761,7 1 200 1 237 1 237,7...
  • Seite 159 Proline Promag L 400 HART Technische Daten Gewicht in US-Einheiten Losflansch; Festflansch DN ≥ 14" ASME B16.5, Class 150 Gewicht [lbs] [in] Bestellmerkmal "Gehäuse", Option M, Q Bestellmerkmal "Gehäuse", Option A, R Kunststoff Polycarbonat Aluminium, AlSi10Mg, beschichtet 11,6 13,2 1 ½...
  • Seite 160 Technische Daten Proline Promag L 400 HART Getrenntausführung Messumformer Wandaufbaugehäuse Abhängig vom Werkstoff des Wandaufbaugehäuse: • Kunststoff Polycarbonat: 1,3 kg (2,9 lb) • Aluminium, AlSi10Mg, beschichtet: 2,0 kg (4,4 lb) Getrenntausführung Messaufnehmer Gewichtsangaben: • Inklusive Messaufnehmer-Anschlussgehäuse • Ohne Verbindungskabel • Ohne Verpackungsmaterial Gewicht in SI-Einheiten Losflansch;...
  • Seite 161 Proline Promag L 400 HART Technische Daten AS 2129, Table E Gewicht [mm] [kg] 1 000 1 200 1 234 AS 4087, PN 16 Gewicht [mm] [kg] 1 000 1 200 1 216 Loser Blechflansch EN 1092-1 (DIN 2501), PN 10...
  • Seite 162 Technische Daten Proline Promag L 400 HART EN 1092-1 (DIN 2501), PN 10 [kg] [mm] Gewicht in US-Einheiten Losflansch; Festflansch DN ≥ 14" ASME B16.5, Class 150 Gewicht [in] [lbs] 13,2 1 ½ 14,3 – AWWA C207, Class D Gewicht...
  • Seite 163 Proline Promag L 400 HART Technische Daten AWWA C207, Class D Gewicht [in] [lbs] 8 273 10 571 Messrohrspezifikation Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) ASME AS 2129 Hartgummi Polyurethan PTFE AWWA AS 4087 [mm] [in] [mm] [in] [mm] [in]...
  • Seite 164 Technische Daten Proline Promag L 400 HART Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) ASME AS 2129 Hartgummi Polyurethan PTFE AWWA AS 4087 [mm] [in] [mm] [in] [mm] [in] [mm] [in] – Class 150 – 23,1 23,3 – – PN 6 –...
  • Seite 165 Proline Promag L 400 HART Technische Daten Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) ASME AS 2129 Hartgummi Polyurethan PTFE AWWA AS 4087 [mm] [in] [mm] [in] [mm] [in] [mm] [in] 2 000 PN 10 – – 1 990 79,6 –...
  • Seite 166 Technische Daten Proline Promag L 400 HART Kabeleinführungen/-verschraubungen A0020640  37 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung mit Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Kompakt-, Getrenntausführungen und Anschlussgehäuse Messaufnehmer Kabeleinführung/-verschraubung Werkstoff Kabelverschraubung M20 ×...
  • Seite 167 Proline Promag L 400 HART Technische Daten Elektroden • Rostfreier Stahl, 1.4435 (316L) • Alloy C22, 2.4602 (UNS N06022) Prozessanschlüsse EN 1092-1 (DIN 2501) DN 25…300: • Festflansch: – Rostfreier Stahl, 1.4306/1.4404/1.4571/F316L – Kohlenstoffstahl, A105/FE410WB/S235JRG2 • Loser Blechflansch: – Rostfreier Stahl, 1.4301 ähnlich zu 304 –...
  • Seite 168 Technische Daten Proline Promag L 400 HART Elektrodenbestückung Mess-, Bezugs- und Leerrohrüberwachungselektroden standardmäßig vorhanden bei: • 1.4435 (316L) • Alloy C22, 2.4602 (UNS N06022) Prozessanschlüsse • EN 1092-1 (DIN 2501) – DN ≤ 300: Losflansch (PN 10/16), Loser Blechflansch (PN 10) = Form A –...
  • Seite 169 Proline Promag L 400 HART Technische Daten A0032074  38 Bedienung mit Touch Control Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20…+60 °C (–4…+140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt...
  • Seite 170 Technische Daten Proline Promag L 400 HART Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  143 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Device Xpert Field Xpert SFX...
  • Seite 171 Proline Promag L 400 HART Technische Daten Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: Gerätespeicher T-DAT S-DAT Verfügbare • Firmwarepaket des Geräts • Ereignishistorie wie z.B. Diagnoseereignisse • Messaufnehmerdaten: Durchmesser etc. Daten •...
  • Seite 172 Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 173 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
  • Seite 174 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Technische Information Messgerät...
  • Seite 175 Proline Promag L 400 HART Technische Daten Beschreibung Geräteparameter Messgerät Dokumentationscode Promag 400 GP01043D Geräteabhängige Zusatzdo- Sonderdokumentation kumentation Inhalt Dokumentationscode Webserver SD01811D Heartbeat Technology SD01847D Einbauanleitung Inhalt Dokumentationscode  Einbauanleitung für Ersatzteilsets Überblick zum bestellbaren Zubehör →  142 Endress+Hauser...
  • Seite 176 Stichwortverzeichnis Proline Promag L 400 HART Stichwortverzeichnis Betriebssicherheit ......10 Burst Mode ....... . 78 AMS Device Manager .
  • Seite 177 Proline Promag L 400 HART Stichwortverzeichnis siehe Bestimmungsgemäße Verwendung Fernbedienung ......169 Einsatz unter Wasser ......25...
  • Seite 178 Stichwortverzeichnis Proline Promag L 400 HART Hilfetext Messaufnehmer montieren ....26 Aufrufen ....... 62 Dichtungen montieren .
  • Seite 179 Proline Promag L 400 HART Stichwortverzeichnis Rücksendung ......140 Parameter Ändern ....... . 63 Schleichmengenunterdrückung .
  • Seite 180 Stichwortverzeichnis Proline Promag L 400 HART Temperaturbereich Navigieransicht ......55 Lagerungstemperatur ..... . 18 siehe Betriebsanzeige Umgebungstemperatur Anzeige .
  • Seite 182 www.addresses.endress.com...
