Elektrischer Anschluss
46

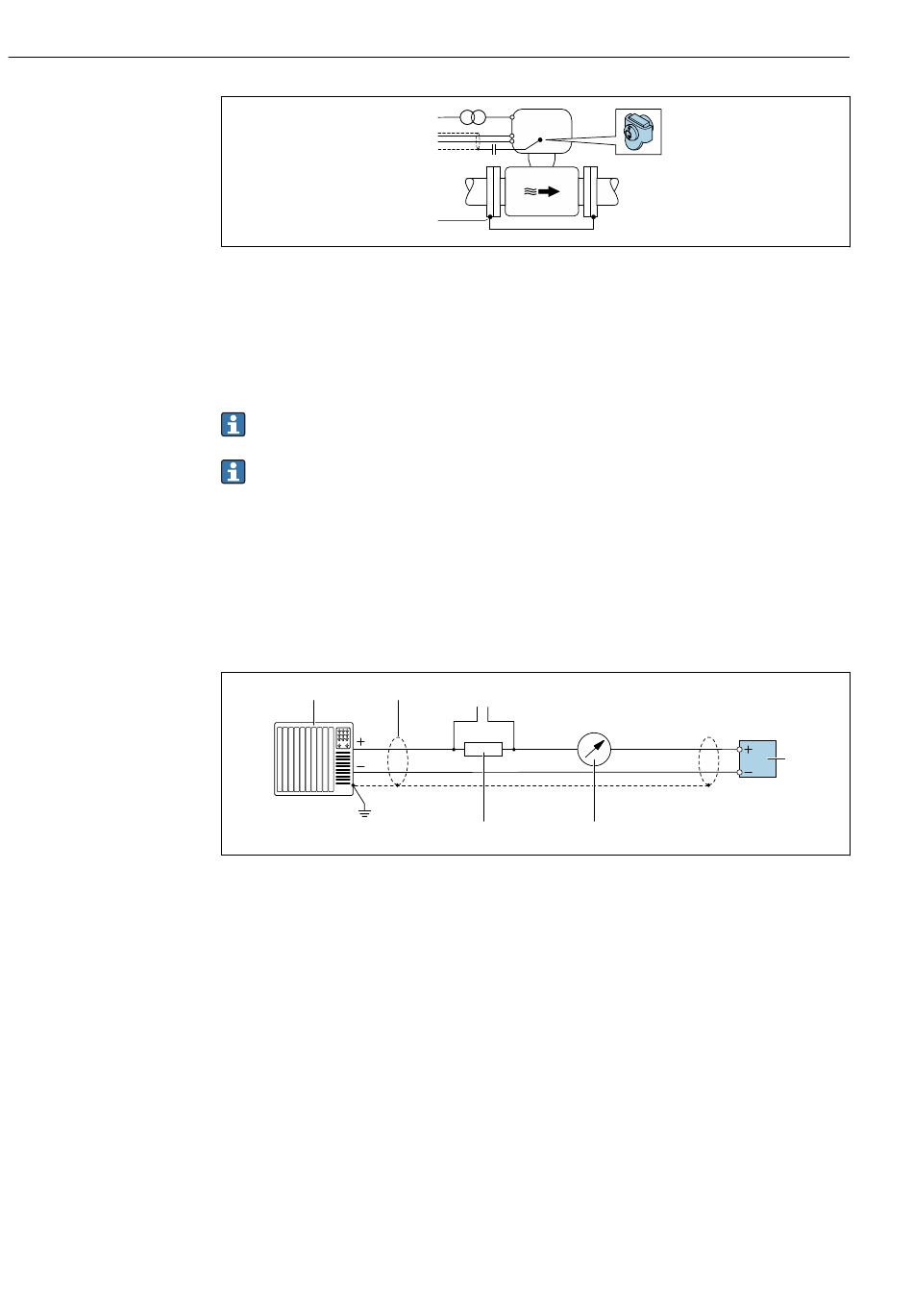

1 Verbindung der beiden Flansche der Rohrleitung über ein Erdungskabel
2 Abschirmung der Signalleitungen über einen Kondensator
3 Potenzialfreier Anschluss des Messgeräts gegenüber Schutzerde an die Energieversorgung(Trenntransforma-
tor)
Für den Einbau auf Folgendes achten:
Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut.
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.
Das erforderliche Erdungskabel können Sie bei Endress+Hauser bestellen: →  142.
7.3 Spezielle Anschlusshinweise
7.3.1 Anschlussbeispiele
Stromausgang 4...20 mA HART
1
 20 Anschlussbeispiel für Stromausgang 4...20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten
3 Anschluss für HART-Bediengeräte
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  148
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  148
6 Messumformer
3
+
2
–
1
2 3
4
Proline Promag L 400 HART
4...20 mA
5
Endress+Hauser
A0030377
6
A0029055
