Proline Promag L 400 HART
Endress+Hauser
Für den Einbau auf Folgendes achten:
• Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrleitungsf-
lansch verbinden und erden.
• Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgesehene
Erdungsklemme auf Erdpotenzial legen. Für die Montage des Erdungskabels:
– Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung des Messaufnehmers montieren.
– Bei DN ≥ 350 (14"): Erdungskabel direkt auf die Transport-Metallhalterung montieren.
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.
Das erforderliche Erdungskabel können Sie bei Endress+Hauser bestellen: →  142.
Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
Erdungskabel Kupferdraht, mindestens 6 mm

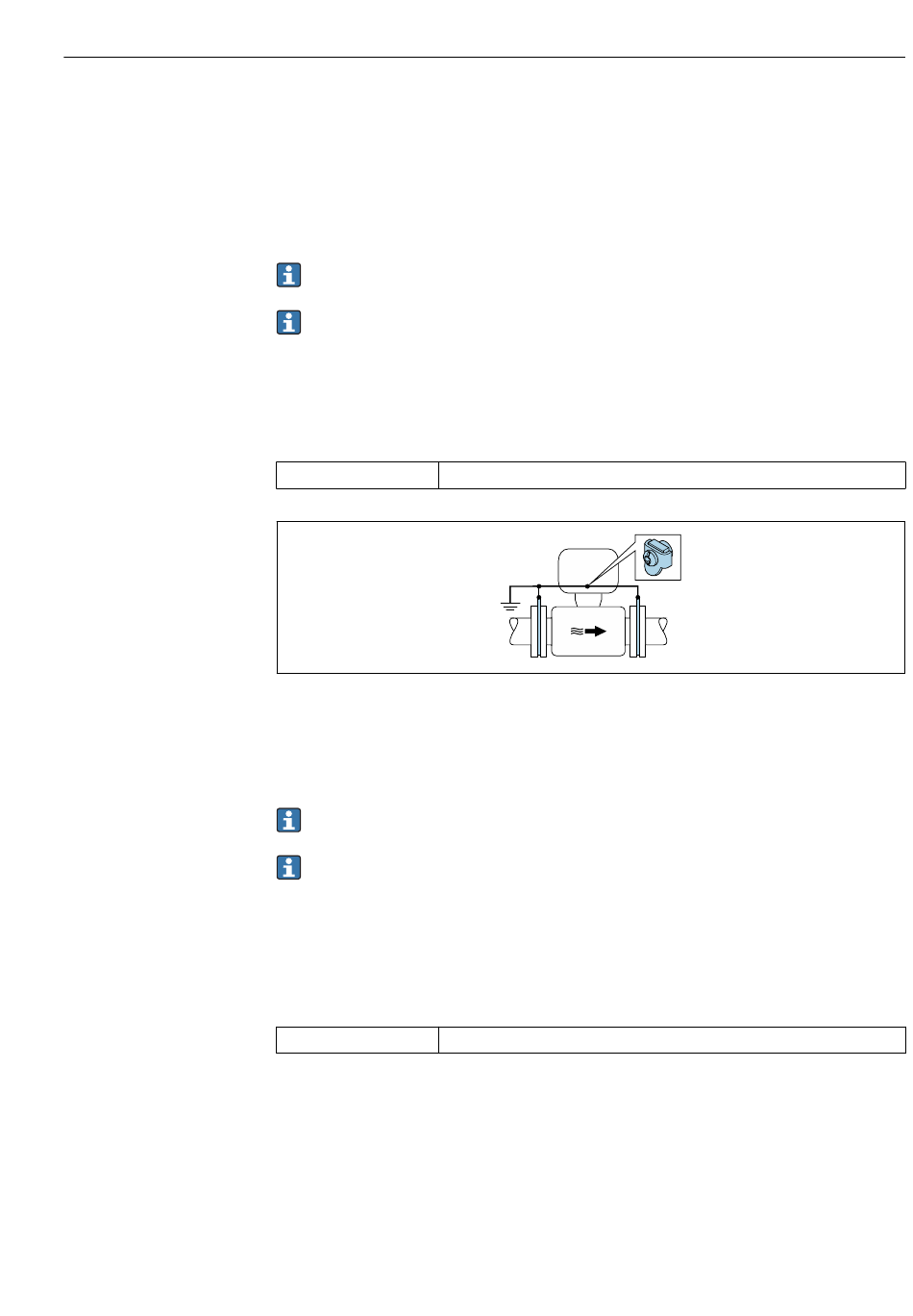

 19 Potenzialausgleich über Erdungsklemme und Erdungsscheiben
Für den Einbau auf Folgendes achten:
Die Erdungsscheiben müssen über das Erdungskabel mit der Erdungsklemme verbunden
und auf Erdpotenzial gelegt werden.
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.
Erdungskabel und Erdungsscheiben sind bei Endress+Hauser bestellbar →  142.
Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender
Auskleidung
• Kathodenschutz ist in den Personenschutz integriert
Erdungskabel Kupferdraht, mindestens 6 mm
Elektrischer Anschluss
2 (0,0093 in 2 )
2 (0,0093 in 2 )
A0029339
