Endress+Hauser Proline Promag L 400 HART Betriebsanleitung Seite 39

Proline Promag L 400 HART
Endress+Hauser
Getrenntausführung
A
1
2
B

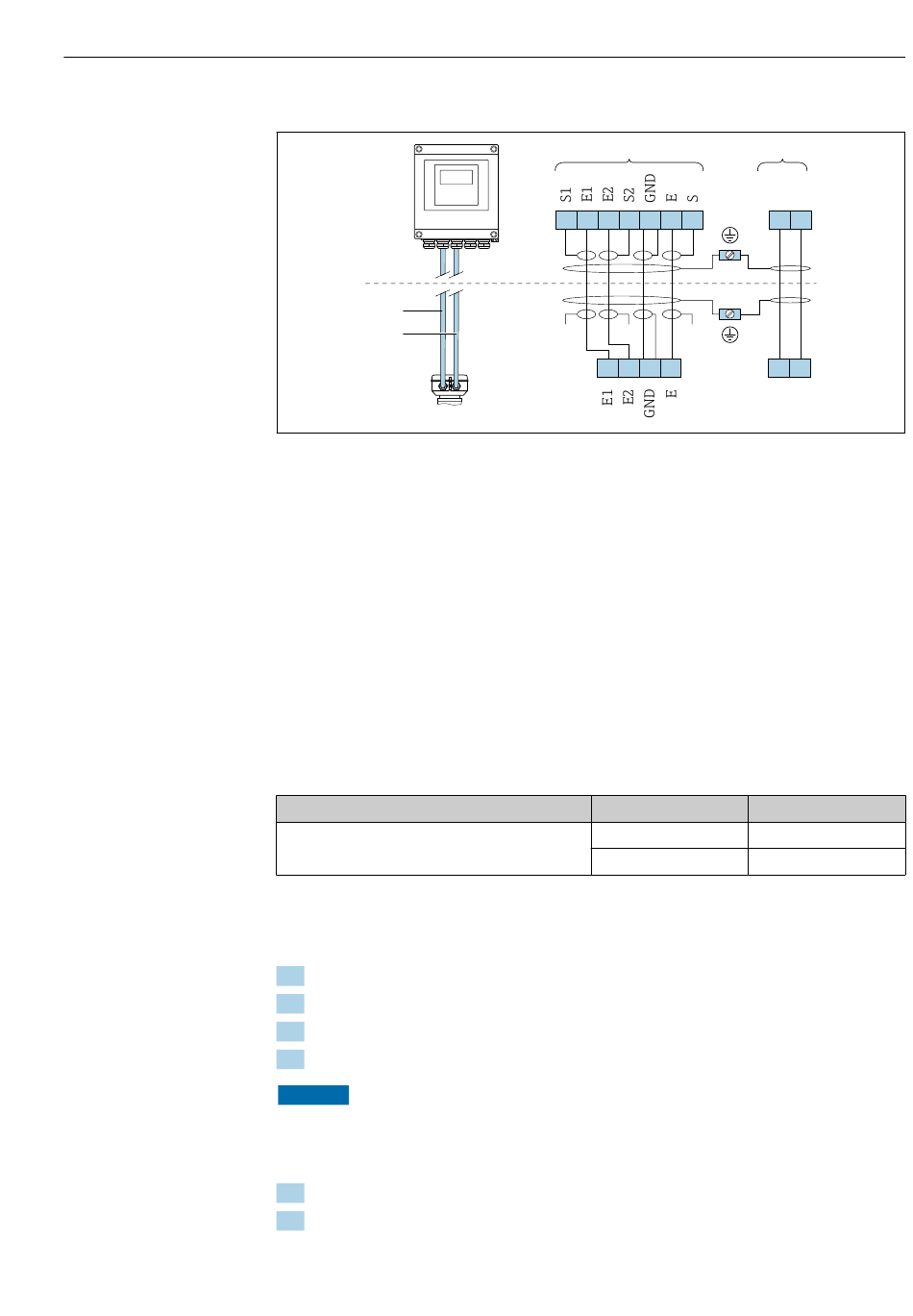

 11 Klemmenbelegung Getrenntausführung
A Wandaufbaugehäuse Messumformer
B Anschlussgehäuse Messaufnehmer
1 Elektrodenkabel
2 Spulenstromkabel
n.c. Nicht angeschlossene, isolierte Kabelschirme
Klemmen-Nr. und Kabelfarben: 6/5 = braun; 7/8 = weiß; 4 = grün; 36/37 = gelb
7.1.4 Schirmung und Erdung
7.1.5 Anforderungen an Speisegerät
Versorgungsspannung
Messumformer
Bestellmerkmal "Energieversorgung"
Option L
7.1.6 Messgerät vorbereiten
Die Arbeitsschritte in folgender Reihenfolge ausführen:
1. Messaufnehmer und Messumformer montieren.
2. Anschlussgehäuse Messaufnehmer: Verbindungskabel anschließen.
3. Messumformer: Verbindungskabel anschließen.
4. Messumformer: Signalkabel und Kabel für Versorgungsspannung anschließen.
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
1
6 5 7 8 4 37 36
n.c. n.c. n.c.
5 7 4 37
Klemmenspannung
AC 100...240 V
AC/DC 24 V
Elektrischer Anschluss
2
42 41
42 41
A0032059
Frequenzbereich
50/ 60 Hz, ±4 Hz
50/ 60 Hz, ±4 Hz
39
