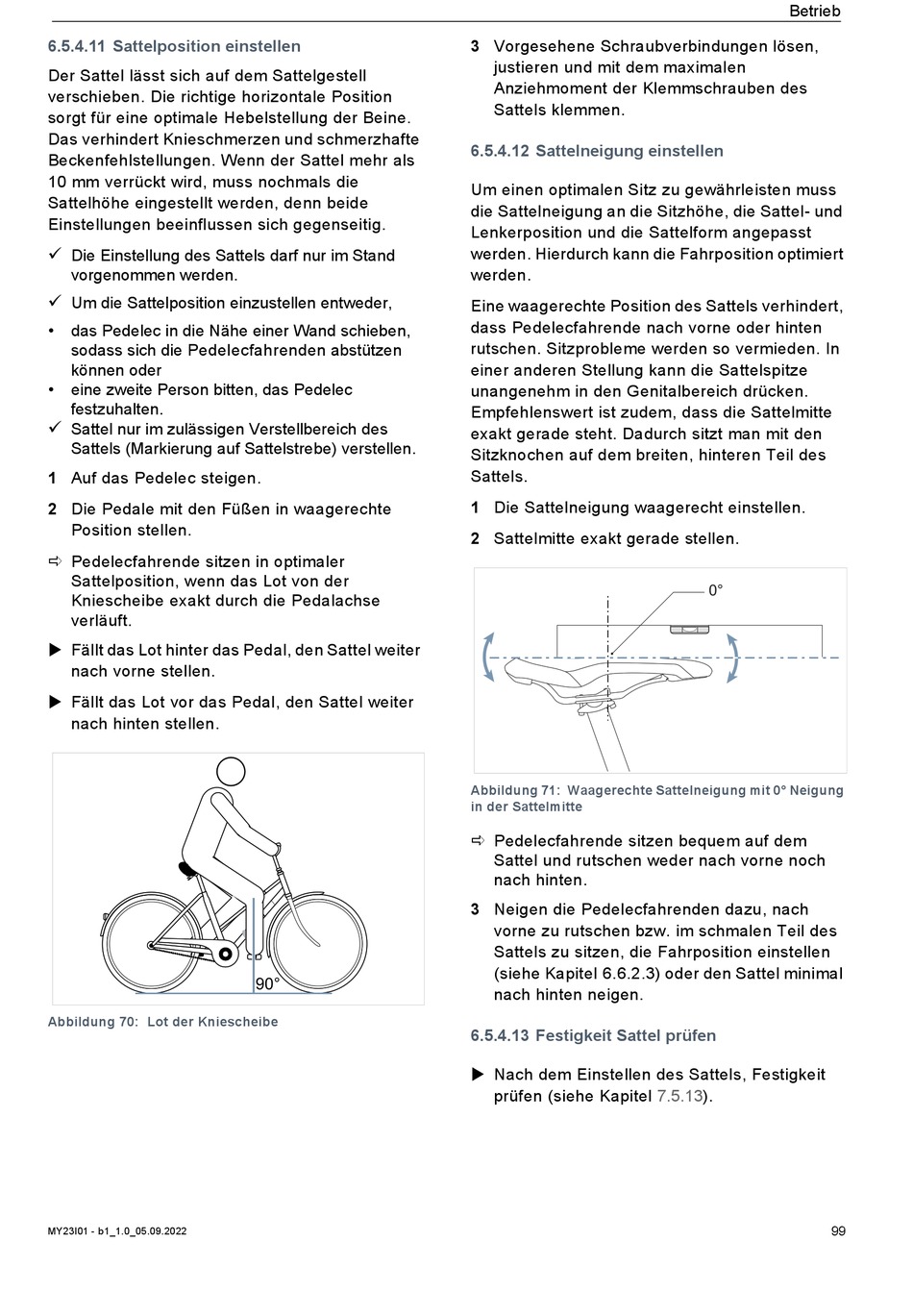

6.5.4.11 Sattelposition einstellen
Der Sattel lässt sich auf dem Sattelgestell
verschieben. Die richtige horizontale Position
sorgt für eine optimale Hebelstellung der Beine.
Das verhindert Knieschmerzen und schmerzhafte
Beckenfehlstellungen. Wenn der Sattel mehr als
10 mm verrückt wird, muss nochmals die
Sattelhöhe eingestellt werden, denn beide
Einstellungen beeinflussen sich gegenseitig.
Die Einstellung des Sattels darf nur im Stand
vorgenommen werden.
Um die Sattelposition einzustellen entweder,
•
das Pedelec in die Nähe einer Wand schieben,
sodass sich die Pedelecfahrenden abstützen
können oder
•
eine zweite Person bitten, das Pedelec
festzuhalten.
Sattel nur im zulässigen Verstellbereich des
Sattels (Markierung auf Sattelstrebe) verstellen.
1 Auf das Pedelec steigen.
2 Die Pedale mit den Füßen in waagerechte
Position stellen.
Pedelecfahrende sitzen in optimaler
Sattelposition, wenn das Lot von der
Kniescheibe exakt durch die Pedalachse
verläuft.
Fällt das Lot hinter das Pedal, den Sattel weiter
nach vorne stellen.
Fällt das Lot vor das Pedal, den Sattel weiter
nach hinten stellen.
Abbildung 70: Lot der Kniescheibe
MY23I01 - b1_1.0_05.09.2022
90°
3 Vorgesehene Schraubverbindungen lösen,
justieren und mit dem maximalen
Anziehmoment der Klemmschrauben des
Sattels klemmen.
6.5.4.12 Sattelneigung einstellen
Um einen optimalen Sitz zu gewährleisten muss
die Sattelneigung an die Sitzhöhe, die Sattel- und
Lenkerposition und die Sattelform angepasst
werden. Hierdurch kann die Fahrposition optimiert
werden.
Eine waagerechte Position des Sattels verhindert,
dass Pedelecfahrende nach vorne oder hinten
rutschen. Sitzprobleme werden so vermieden. In
einer anderen Stellung kann die Sattelspitze
unangenehm in den Genitalbereich drücken.
Empfehlenswert ist zudem, dass die Sattelmitte
exakt gerade steht. Dadurch sitzt man mit den
Sitzknochen auf dem breiten, hinteren Teil des
Sattels.
1 Die Sattelneigung waagerecht einstellen.
2 Sattelmitte exakt gerade stellen.
Abbildung 71: Waagerechte Sattelneigung mit 0° Neigung
in der Sattelmitte
Pedelecfahrende sitzen bequem auf dem
Sattel und rutschen weder nach vorne noch
nach hinten.
3 Neigen die Pedelecfahrenden dazu, nach
vorne zu rutschen bzw. im schmalen Teil des
Sattels zu sitzen, die Fahrposition einstellen
(siehe Kapitel 6.6.2.3) oder den Sattel minimal
nach hinten neigen.
6.5.4.13 Festigkeit Sattel prüfen
Nach dem Einstellen des Sattels, Festigkeit
prüfen (siehe Kapitel 7.5.13).
Betrieb
0°
99
