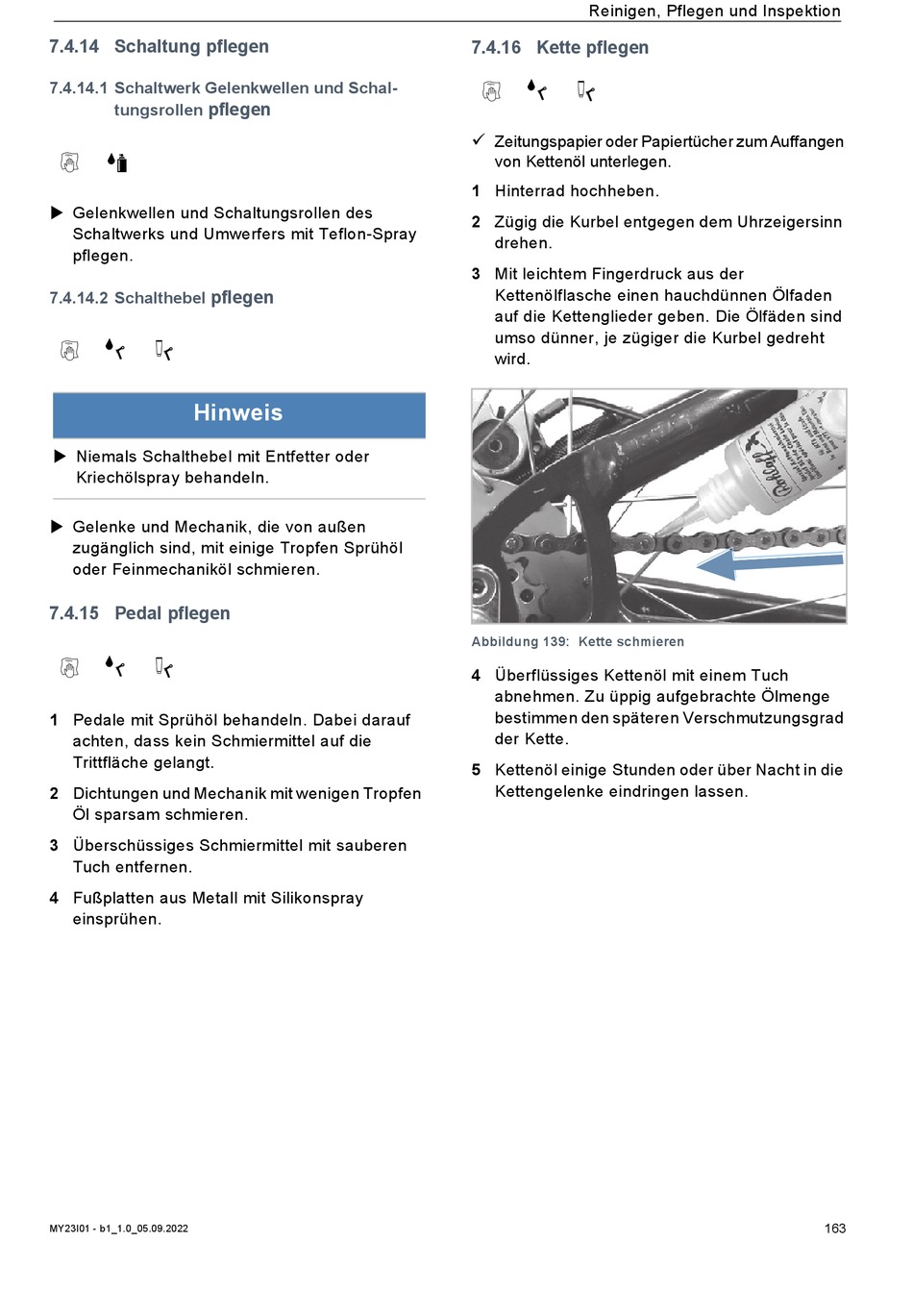

7.4.14 Schaltung pflegen
7.4.14.1 Schaltwerk Gelenkwellen und Schal-
pflegen
tungsrollen
Gelenkwellen und Schaltungsrollen des
Schaltwerks und Umwerfers mit Teflon-Spray
pflegen.
pflegen
7.4.14.2 Schalthebel
Hinweis
Niemals Schalthebel mit Entfetter oder
Kriechölspray behandeln.
Gelenke und Mechanik, die von außen
zugänglich sind, mit einige Tropfen Sprühöl
oder Feinmechaniköl schmieren.
7.4.15 Pedal pflegen
1 Pedale mit Sprühöl behandeln. Dabei darauf
achten, dass kein Schmiermittel auf die
Trittfläche gelangt.
2 Dichtungen und Mechanik mit wenigen Tropfen
Öl sparsam schmieren.
3 Überschüssiges Schmiermittel mit sauberen
Tuch entfernen.
4 Fußplatten aus Metall mit Silikonspray
einsprühen.
MY23I01 - b1_1.0_05.09.2022
Reinigen, Pflegen und Inspektion
7.4.16 Kette pflegen
Zeitungspapier oder Papiertücher zum Auffangen
von Kettenöl unterlegen.
1 Hinterrad hochheben.
2 Zügig die Kurbel entgegen dem Uhrzeigersinn
drehen.
3 Mit leichtem Fingerdruck aus der
Kettenölflasche einen hauchdünnen Ölfaden
auf die Kettenglieder geben. Die Ölfäden sind
umso dünner, je zügiger die Kurbel gedreht
wird.
Abbildung 139: Kette schmieren
4 Überflüssiges Kettenöl mit einem Tuch
abnehmen. Zu üppig aufgebrachte Ölmenge
bestimmen den späteren Verschmutzungsgrad
der Kette.
5 Kettenöl einige Stunden oder über Nacht in die
Kettengelenke eindringen lassen.
163
