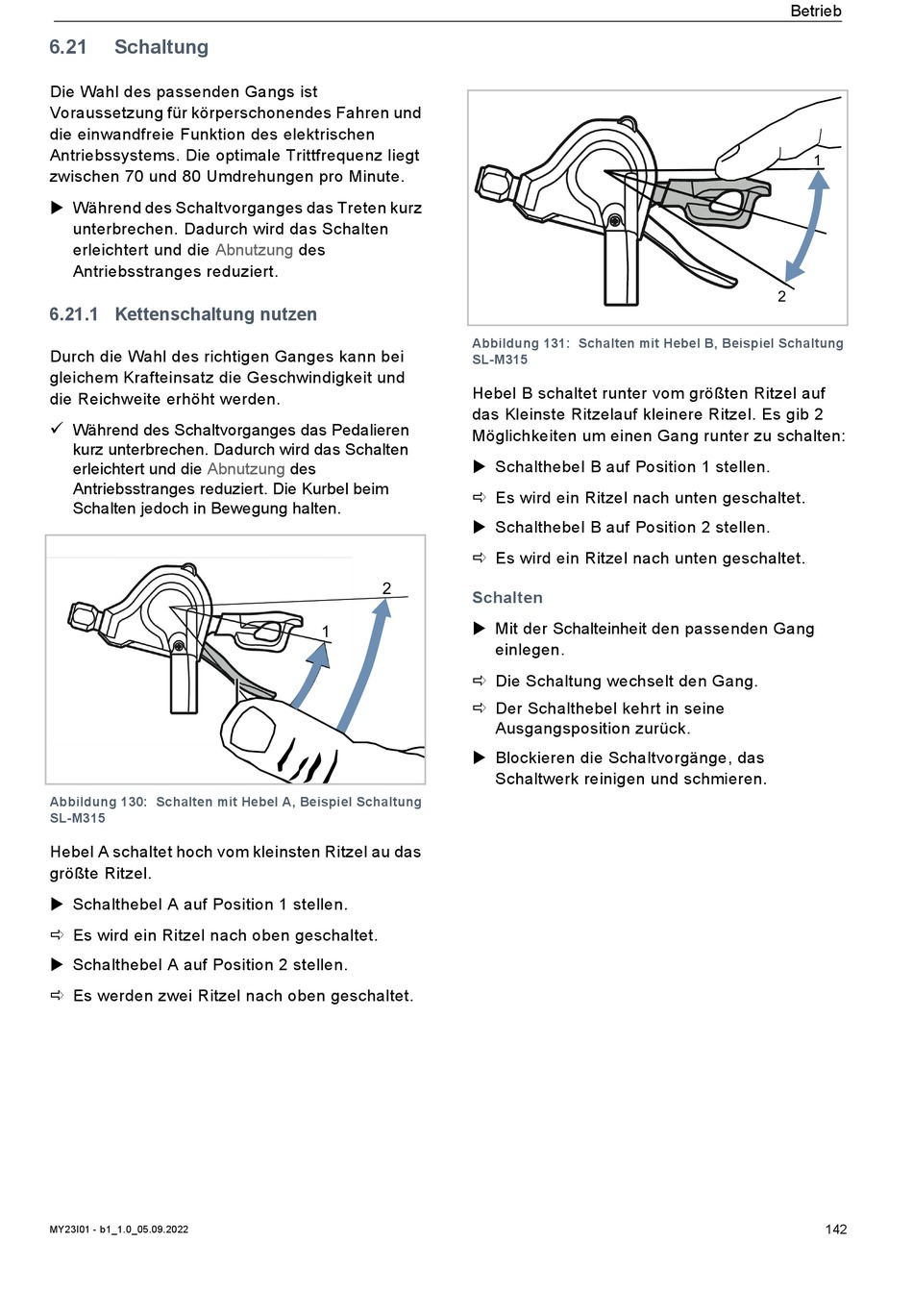

6.21
Schaltung
Die Wahl des passenden Gangs ist
Voraussetzung für körperschonendes Fahren und
die einwandfreie Funktion des elektrischen
Antriebssystems. Die optimale Trittfrequenz liegt
zwischen 70 und 80 Umdrehungen pro Minute.
Während des Schaltvorganges das Treten kurz
unterbrechen. Dadurch wird das Schalten
erleichtert und die
Abnutzung
Antriebsstranges reduziert.
6.21.1 Kettenschaltung nutzen
Durch die Wahl des richtigen Ganges kann bei
gleichem Krafteinsatz die Geschwindigkeit und
die Reichweite erhöht werden.
Während des Schaltvorganges das Pedalieren
kurz unterbrechen. Dadurch wird das Schalten
erleichtert und die
Abnutzung
Antriebsstranges reduziert. Die Kurbel beim
Schalten jedoch in Bewegung halten.
Abbildung 130: Schalten mit Hebel A, Beispiel Schaltung
SL-M315
Hebel A schaltet hoch vom kleinsten Ritzel au das
größte Ritzel.
Schalthebel A auf Position 1 stellen.
Es wird ein Ritzel nach oben geschaltet.
Schalthebel A auf Position 2 stellen.
Es werden zwei Ritzel nach oben geschaltet.
MY23I01 - b1_1.0_05.09.2022
des
des
2
1
Abbildung 131: Schalten mit Hebel B, Beispiel Schaltung
SL-M315
Hebel B schaltet runter vom größten Ritzel auf
das Kleinste Ritzelauf kleinere Ritzel. Es gib 2
Möglichkeiten um einen Gang runter zu schalten:
Schalthebel B auf Position 1 stellen.
Es wird ein Ritzel nach unten geschaltet.
Schalthebel B auf Position 2 stellen.
Es wird ein Ritzel nach unten geschaltet.
Schalten
Mit der Schalteinheit den passenden Gang
einlegen.
Die Schaltung wechselt den Gang.
Der Schalthebel kehrt in seine
Ausgangsposition zurück.
Blockieren die Schaltvorgänge, das
Schaltwerk reinigen und schmieren.
Betrieb
1
2
