6.5.9.8 Griffweite SHIMANO ST-EF41 der Handbremse
Gilt nur für Pedelecs mit dieser Ausstattung
Hinweis
Durch das vollständige Entfernen der
Stellschraube werden Bauteile im Inneren der
Handbremse unwiederbringlich mitabgedreht.
Die Handbremse ist zerstört.
Niemals Stellschrauben vollständig entfernen.

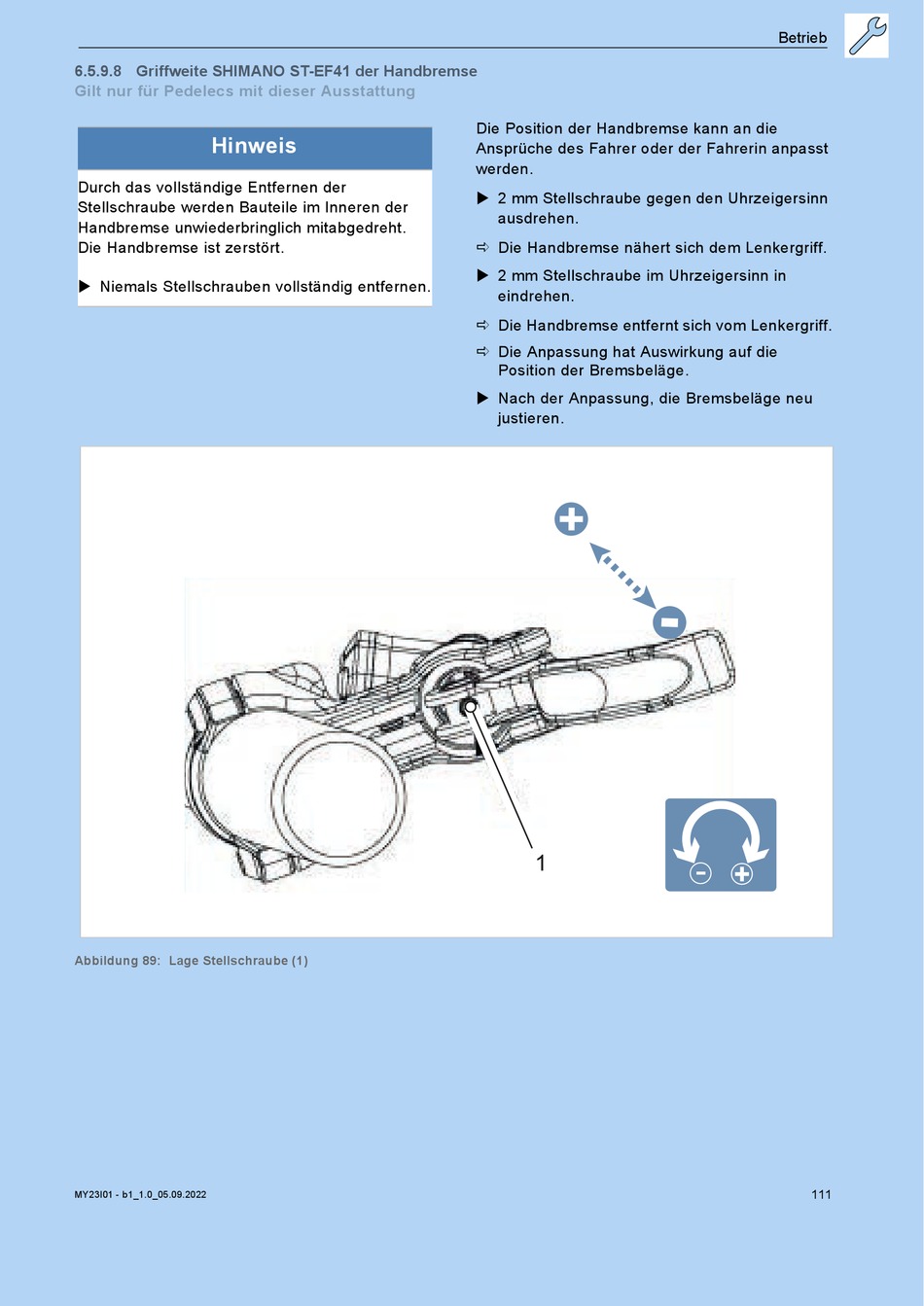

Abbildung 89: Lage Stellschraube (1)
MY23I01 - b1_1.0_05.09.2022
Die Position der Handbremse kann an die
Ansprüche des Fahrer oder der Fahrerin anpasst
werden.
2 mm Stellschraube gegen den Uhrzeigersinn
ausdrehen.
Die Handbremse nähert sich dem Lenkergriff.
2 mm Stellschraube im Uhrzeigersinn in
eindrehen.
Die Handbremse entfernt sich vom Lenkergriff.
Die Anpassung hat Auswirkung auf die
Position der Bremsbeläge.
Nach der Anpassung, die Bremsbeläge neu
justieren.
1
Betrieb
111
