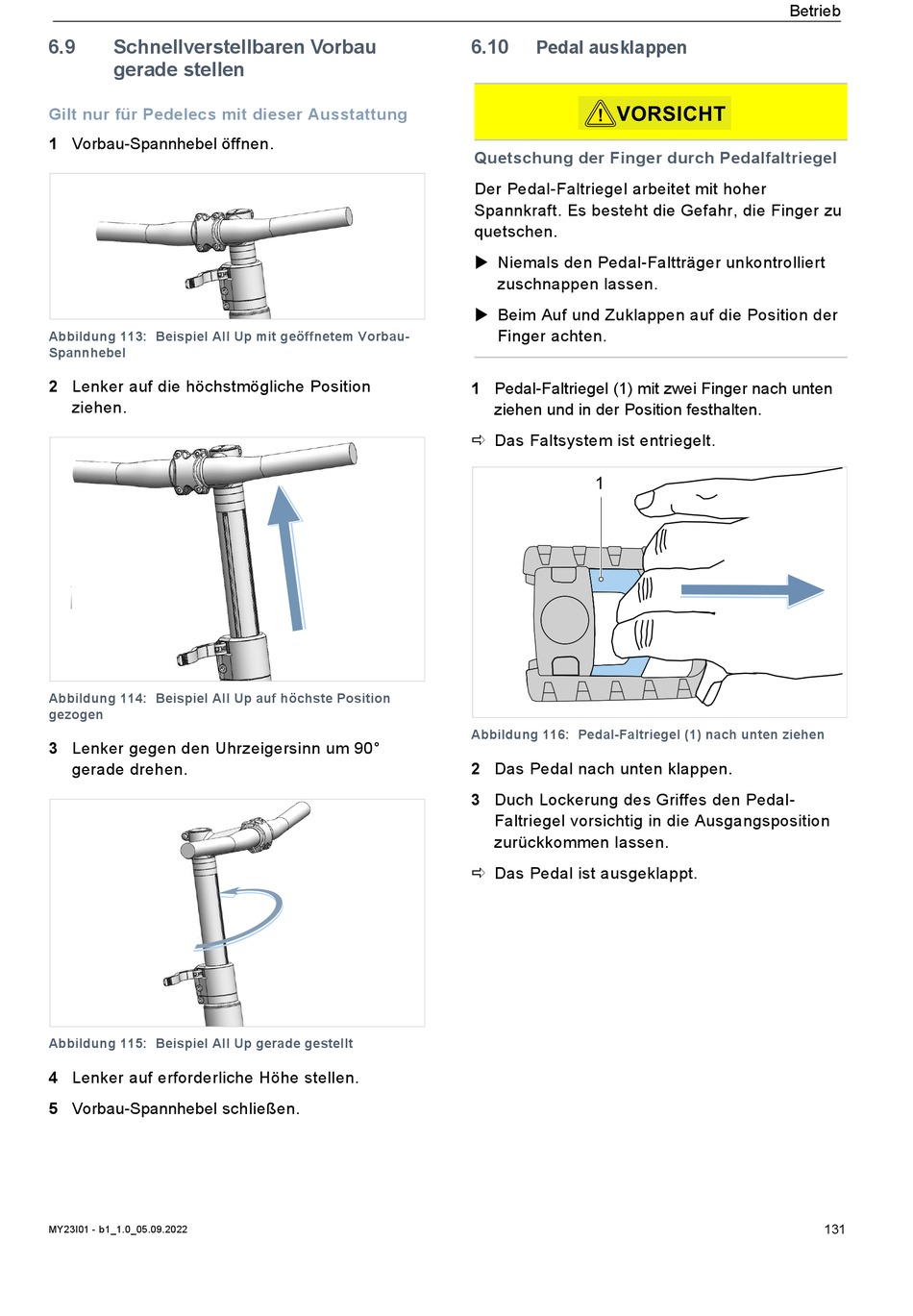

6.9
Schnellverstellbaren Vorbau
gerade stellen
Gilt nur für Pedelecs mit dieser Ausstattung
1 Vorbau-Spannhebel öffnen.
Abbildung 113: Beispiel All Up mit geöffnetem Vorbau-
Spannhebel
2 Lenker auf die höchstmögliche Position
ziehen.
Abbildung 114: Beispiel All Up auf höchste Position
gezogen
3 Lenker gegen den Uhrzeigersinn um 90°
gerade drehen.
Abbildung 115: Beispiel All Up gerade gestellt
4 Lenker auf erforderliche Höhe stellen.
5 Vorbau-Spannhebel schließen.
MY23I01 - b1_1.0_05.09.2022
6.10
Pedal ausklappen
VORSICHT
!
Quetschung der Finger durch Pedalfaltriegel
Der Pedal-Faltriegel arbeitet mit hoher
Spannkraft. Es besteht die Gefahr, die Finger zu
quetschen.
Niemals den Pedal-Faltträger unkontrolliert
zuschnappen lassen.
Beim Auf und Zuklappen auf die Position der
Finger achten.
1 Pedal-Faltriegel (1) mit zwei Finger nach unten
ziehen und in der Position festhalten.
Das Faltsystem ist entriegelt.
1
Abbildung 116: Pedal-Faltriegel (1) nach unten ziehen
2 Das Pedal nach unten klappen.
3 Duch Lockerung des Griffes den Pedal-
Faltriegel vorsichtig in die Ausgangsposition
zurückkommen lassen.
Das Pedal ist ausgeklappt.
Betrieb
131
