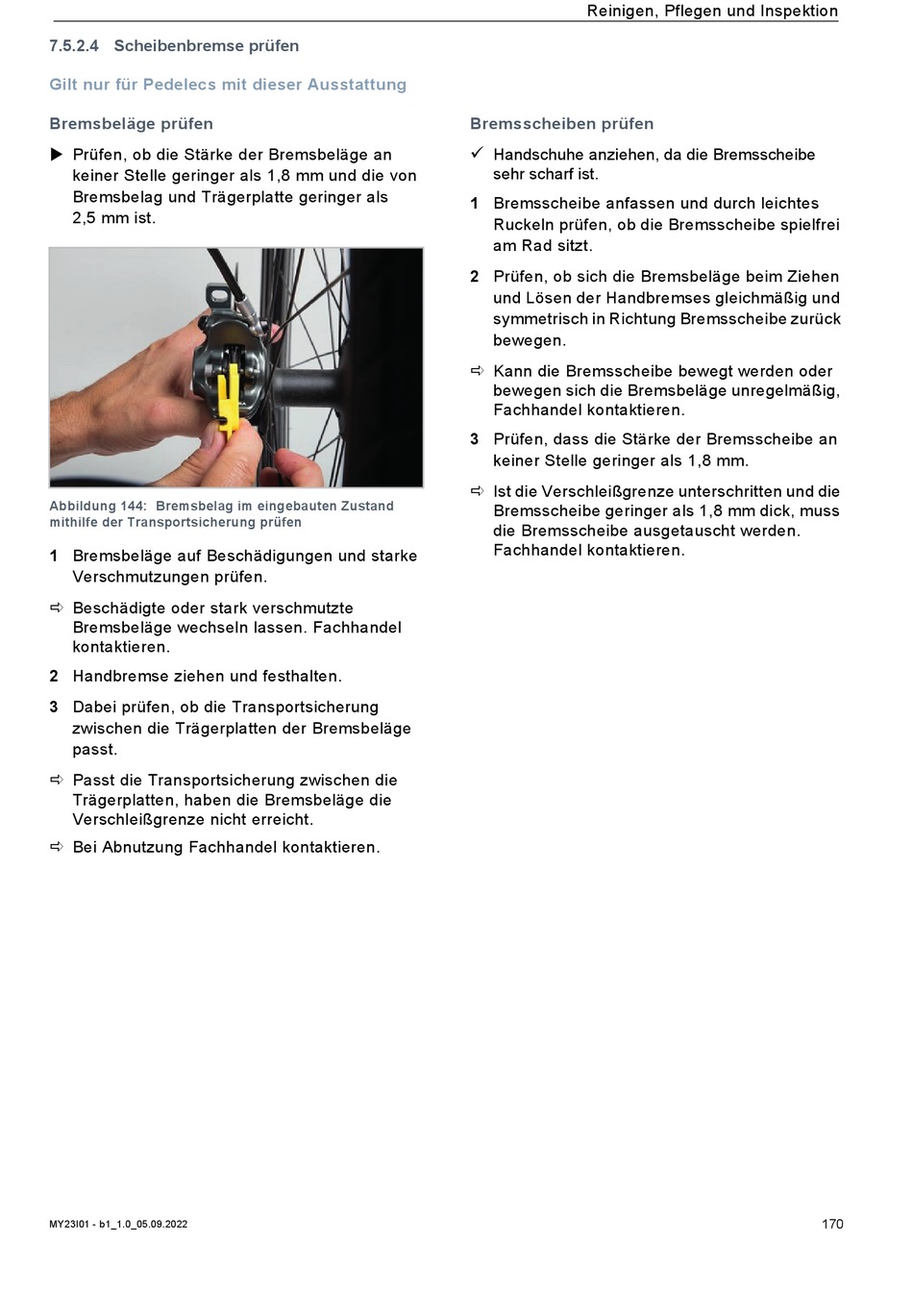

7.5.2.4 Scheibenbremse prüfen
Gilt nur für Pedelecs mit dieser Ausstattung
Bremsbeläge prüfen
Prüfen, ob die Stärke der Bremsbeläge an
keiner Stelle geringer als 1,8 mm und die von
Bremsbelag und Trägerplatte geringer als
2,5 mm ist.
Abbildung 144: Bremsbelag im eingebauten Zustand
mithilfe der Transportsicherung prüfen
1 Bremsbeläge auf Beschädigungen und starke
Verschmutzungen prüfen.
Beschädigte oder stark verschmutzte
Bremsbeläge wechseln lassen. Fachhandel
kontaktieren.
2 Handbremse ziehen und festhalten.
3 Dabei prüfen, ob die Transportsicherung
zwischen die Trägerplatten der Bremsbeläge
passt.
Passt die Transportsicherung zwischen die
Trägerplatten, haben die Bremsbeläge die
Verschleißgrenze nicht erreicht.
Bei Abnutzung Fachhandel kontaktieren.
MY23I01 - b1_1.0_05.09.2022
Reinigen, Pflegen und Inspektion
Bremsscheiben prüfen
Handschuhe anziehen, da die Bremsscheibe
sehr scharf ist.
1 Bremsscheibe anfassen und durch leichtes
Ruckeln prüfen, ob die Bremsscheibe spielfrei
am Rad sitzt.
2 Prüfen, ob sich die Bremsbeläge beim Ziehen
und Lösen der Handbremses gleichmäßig und
symmetrisch in Richtung Bremsscheibe zurück
bewegen.
Kann die Bremsscheibe bewegt werden oder
bewegen sich die Bremsbeläge unregelmäßig,
Fachhandel kontaktieren.
3 Prüfen, dass die Stärke der Bremsscheibe an
keiner Stelle geringer als 1,8 mm.
Ist die Verschleißgrenze unterschritten und die
Bremsscheibe geringer als 1,8 mm dick, muss
die Bremsscheibe ausgetauscht werden.
Fachhandel kontaktieren.
170
