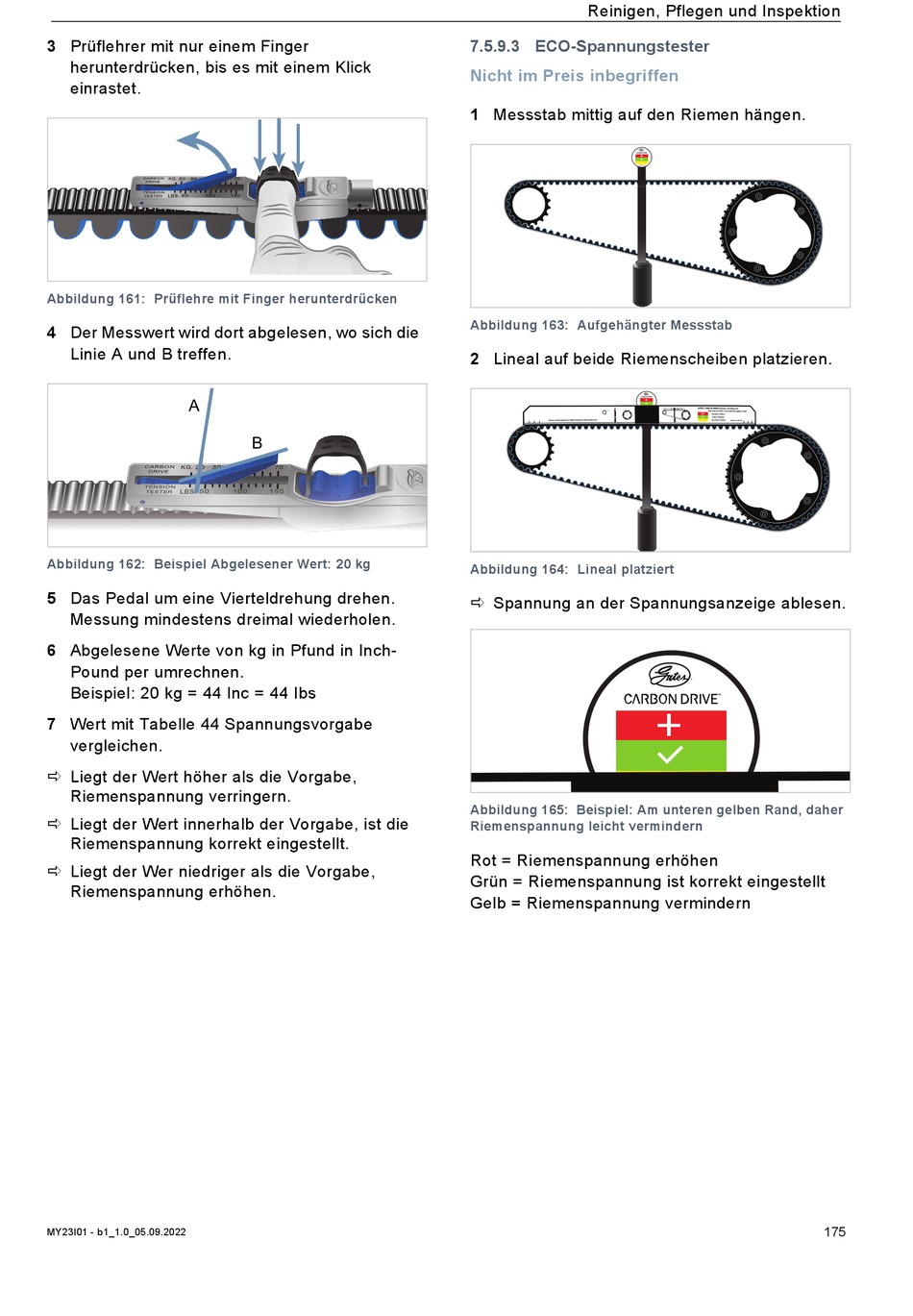

3 Prüflehrer mit nur einem Finger
herunterdrücken, bis es mit einem Klick
einrastet.
Abbildung 161: Prüflehre mit Finger herunterdrücken
4 Der Messwert wird dort abgelesen, wo sich die
Linie A und B treffen.
A
Abbildung 162: Beispiel Abgelesener Wert: 20 kg
5 Das Pedal um eine Vierteldrehung drehen.
Messung mindestens dreimal wiederholen.
6 Abgelesene Werte von kg in Pfund in Inch-
Pound per umrechnen.
Beispiel: 20 kg = 44 Inc = 44 Ibs
7 Wert mit Tabelle 44 Spannungsvorgabe
vergleichen.
Liegt der Wert höher als die Vorgabe,
Riemenspannung verringern.
Liegt der Wert innerhalb der Vorgabe, ist die
Riemenspannung korrekt eingestellt.
Liegt der Wer niedriger als die Vorgabe,
Riemenspannung erhöhen.
MY23I01 - b1_1.0_05.09.2022
B
Reinigen, Pflegen und Inspektion
7.5.9.3 ECO-Spannungstester
Nicht im Preis inbegriffen
1 Messstab mittig auf den Riemen hängen.
Abbildung 163: Aufgehängter Messstab
2 Lineal auf beide Riemenscheiben platzieren.
Abbildung 164: Lineal platziert
Spannung an der Spannungsanzeige ablesen.
Abbildung 165: Beispiel: Am unteren gelben Rand, daher
Riemenspannung leicht vermindern
Rot = Riemenspannung erhöhen
Grün = Riemenspannung ist korrekt eingestellt
Gelb = Riemenspannung vermindern
175
