5.3.3
Pedale montieren
Damit sich die Pedale beim Pedalieren nicht
lösen, haben diese zwei unterschiedliche
Gewinde.
•
Das in Fahrtrichtung linke Pedal hat ein
Linksgewinde und ist mit L gekennzeichnet.
•
Das in Fahrtrichtung rechte Pedal hat ein
Rechtsgewinde und ist mit R gekennzeichnet.
Die Markierung befindet sich entweder auf dem
Kopfende, der Achse oder dem Pedalkörper.
L

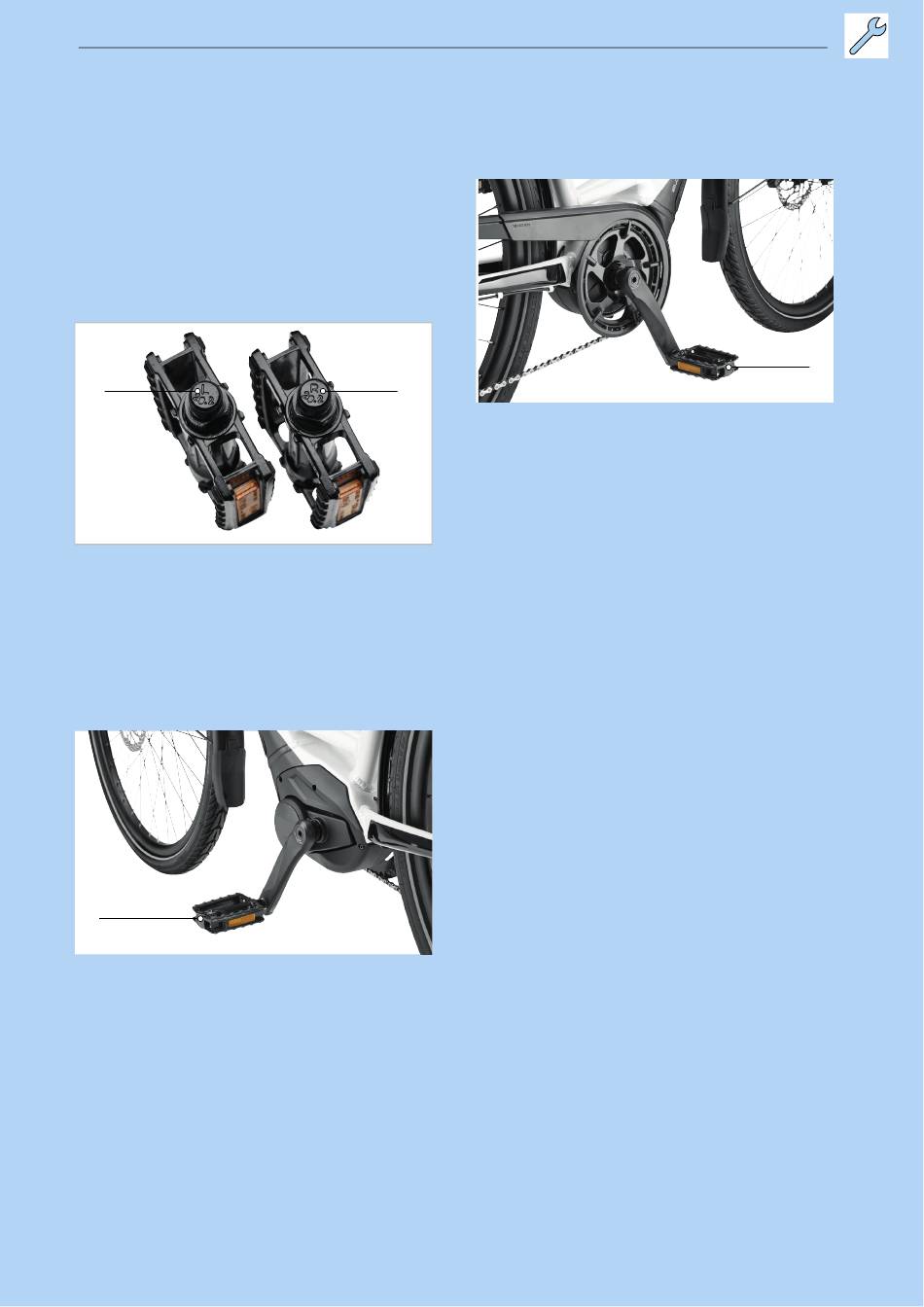

Abbildung 54: Beispiel Markierung von Pedalen
1 Gewinde beider Pedale mit wasserresistentem
Fett bestreichen.
2 Das mit L gekennzeichnete Pedal mit der Hand
gegen den Uhrzeigersinn in den in
Fahrtrichtung gesehenen linken Kurbelarm
drehen.
L
Abbildung 55: L-Pedal im linken Kurbelarm
MY23I01 - b1_1.0_05.09.2022
R
L
3 Das mit R gekennzeichnete Pedal mit der
Hand im Uhrzeigersinn in den in Fahrtrichtung
gesehen rechten Kurbelarm drehen.
Abbildung 56: R-Pedal im rechten Kurbelarm
4 Mit einem 15 mm Schraubenschlüssel das
linke Pedalgewinde gegen den Uhrzeigersinn
und das rechte Pedalgewinde im Uhrzeiger-
sinn mit einem Anzugswert von 33 Nm bis
35 Nm festdrehen.
Montage
