6.5.12.9 Bordcomputer einstellen
Hinweis
Niemals Bordcomputer, Bildschirm-Halter
oder Bildschirm als Griff nutzen. Wird das
Pedelec am Bordcomputer, Bildschirm-Halter
oder Bildschirm hochgehoben, Können die
Bauteile irreparabel beschädigt werden.
2
1
3
4
5

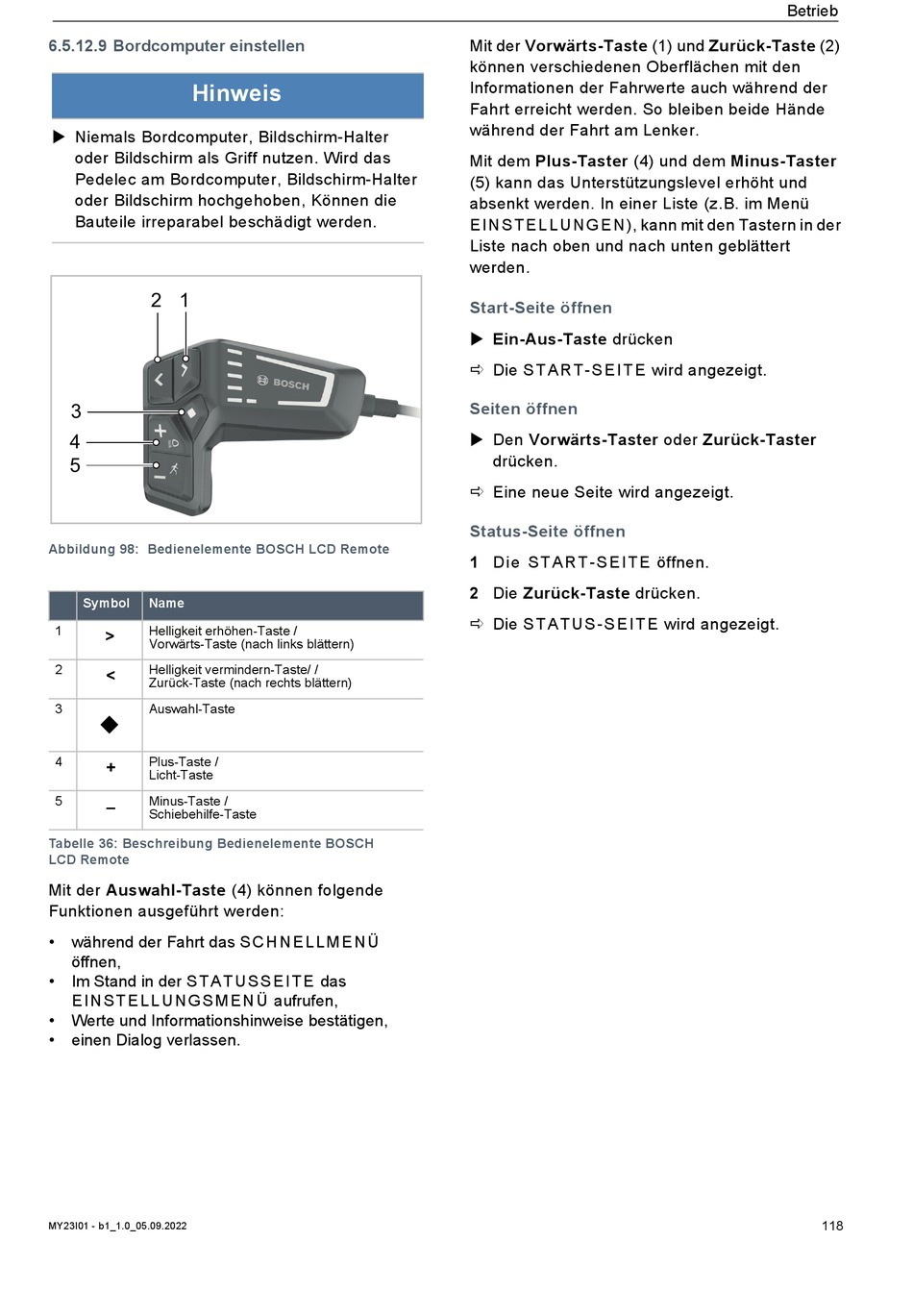

Abbildung 98: Bedienelemente BOSCH LCD Remote
Symbol
Name
1
Helligkeit erhöhen-Taste /
>
Vorwärts-Taste (nach links blättern)
2
Helligkeit vermindern-Taste/ /
<
Zurück-Taste (nach rechts blättern)
3
Auswahl-Taste
4
Plus-Taste /
+
Licht-Taste
5
Minus-Taste /
–
Schiebehilfe-Taste
Tabelle 36: Beschreibung Bedienelemente BOSCH
LCD Remote
Mit der Auswahl-Taste (4) können folgende
Funktionen ausgeführt werden:
•
während der Fahrt das S CH NE LLM E NÜ
öffnen,
•
Im Stand in der S TA T US S E I TE das
E IN ST E LL UNG S M EN Ü aufrufen,
•
Werte und Informationshinweise bestätigen,
•
einen Dialog verlassen.
MY23I01 - b1_1.0_05.09.2022
Mit der Vorwärts-Taste (1) und Zurück-Taste (2)
können verschiedenen Oberflächen mit den
Informationen der Fahrwerte auch während der
Fahrt erreicht werden. So bleiben beide Hände
während der Fahrt am Lenker.
Mit dem Plus-Taster (4) und dem Minus-Taster
(5) kann das Unterstützungslevel erhöht und
absenkt werden. In einer Liste (z.B. im Menü
E IN S TE L LUNG E N ), kann mit den Tastern in der
Liste nach oben und nach unten geblättert
werden.
Start-Seite öffnen
Ein-Aus-Taste drücken
Die S T A RT-S E I T E wird angezeigt.
Seiten öffnen
Den Vorwärts-Taster oder Zurück-Taster
drücken.
Eine neue Seite wird angezeigt.
Status-Seite öffnen
1 Die ST A RT -S E I TE öffnen.
2 Die Zurück-Taste drücken.
Die S T A TUS -S E I T E wird angezeigt.
Betrieb
118
