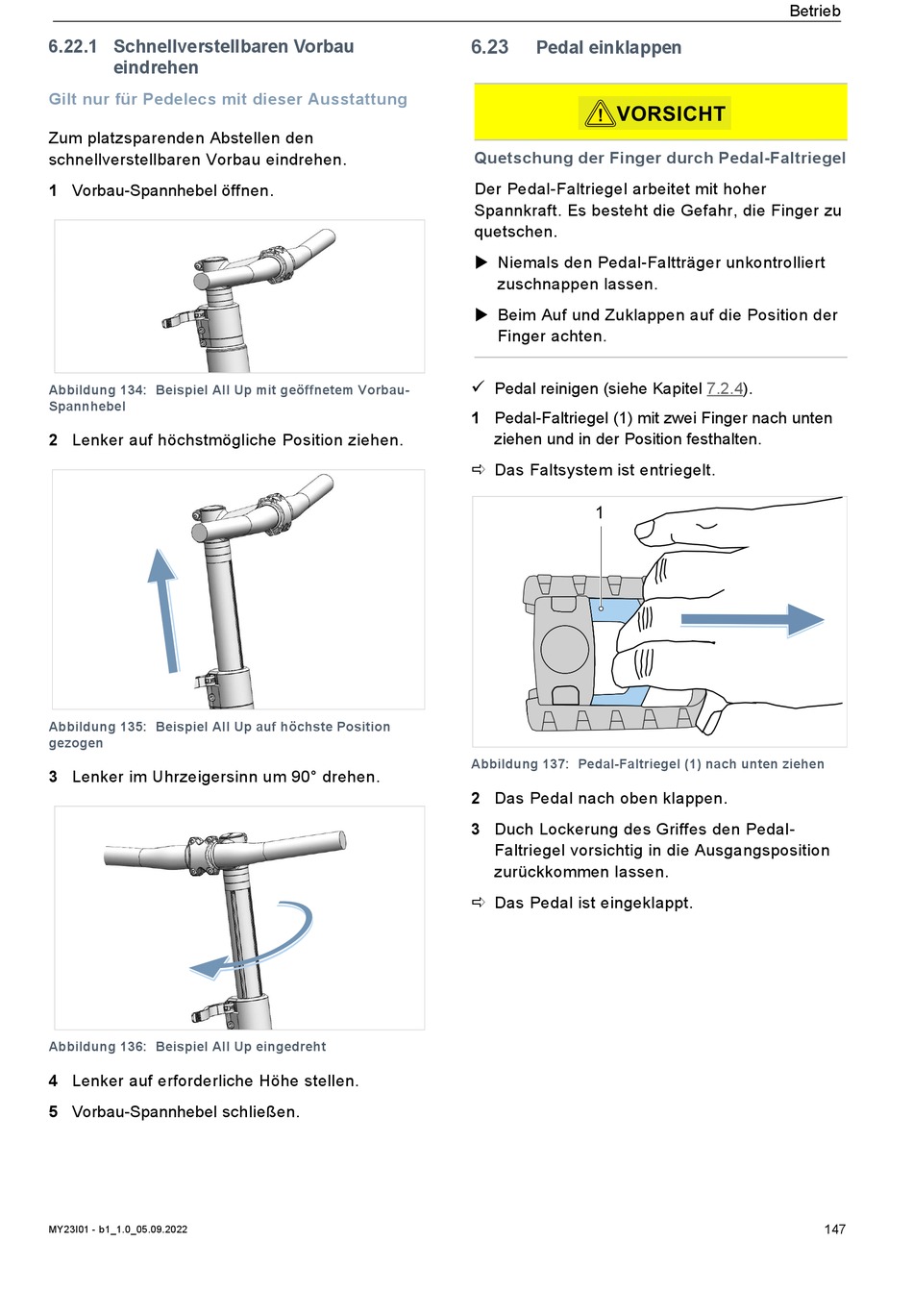

6.22.1 Schnellverstellbaren Vorbau
eindrehen
Gilt nur für Pedelecs mit dieser Ausstattung
Zum platzsparenden Abstellen den
schnellverstellbaren Vorbau eindrehen.
1 Vorbau-Spannhebel öffnen.
Abbildung 134: Beispiel All Up mit geöffnetem Vorbau-
Spannhebel
2 Lenker auf höchstmögliche Position ziehen.
Abbildung 135: Beispiel All Up auf höchste Position
gezogen
3 Lenker im Uhrzeigersinn um 90° drehen.
Abbildung 136: Beispiel All Up eingedreht
4 Lenker auf erforderliche Höhe stellen.
5 Vorbau-Spannhebel schließen.
MY23I01 - b1_1.0_05.09.2022
6.23
Pedal einklappen
VORSICHT
!
Quetschung der Finger durch Pedal-Faltriegel
Der Pedal-Faltriegel arbeitet mit hoher
Spannkraft. Es besteht die Gefahr, die Finger zu
quetschen.
Niemals den Pedal-Faltträger unkontrolliert
zuschnappen lassen.
Beim Auf und Zuklappen auf die Position der
Finger achten.
Pedal reinigen (siehe Kapitel 7.2.4).
1 Pedal-Faltriegel (1) mit zwei Finger nach unten
ziehen und in der Position festhalten.
Das Faltsystem ist entriegelt.
1
Abbildung 137: Pedal-Faltriegel (1) nach unten ziehen
2 Das Pedal nach oben klappen.
3 Duch Lockerung des Griffes den Pedal-
Faltriegel vorsichtig in die Ausgangsposition
zurückkommen lassen.
Das Pedal ist eingeklappt.
Betrieb
147
