6.5.9.7
Druckpunkt MAGURA der Handbremse
Gilt nur für Pedelecs mit dieser Ausstattung
WARNUNG
!
Bremsversagen bei Fehleinstellung
Wird der Druckpunkt mit Bremsbelägen
eingestellt, deren Bremsbeläge und
Bremsscheibe die Verschleißgrenze erreicht
haben, kann es zu einem Bremsversagen und ein
Unfall mit Verletzungen führen.
 Vor dem Einstellen des Druckpunkts
sicherstellen, dass die Verschleißgrenze der
Bremsbeläge und Bremsscheibe nicht erreicht
sind.
1

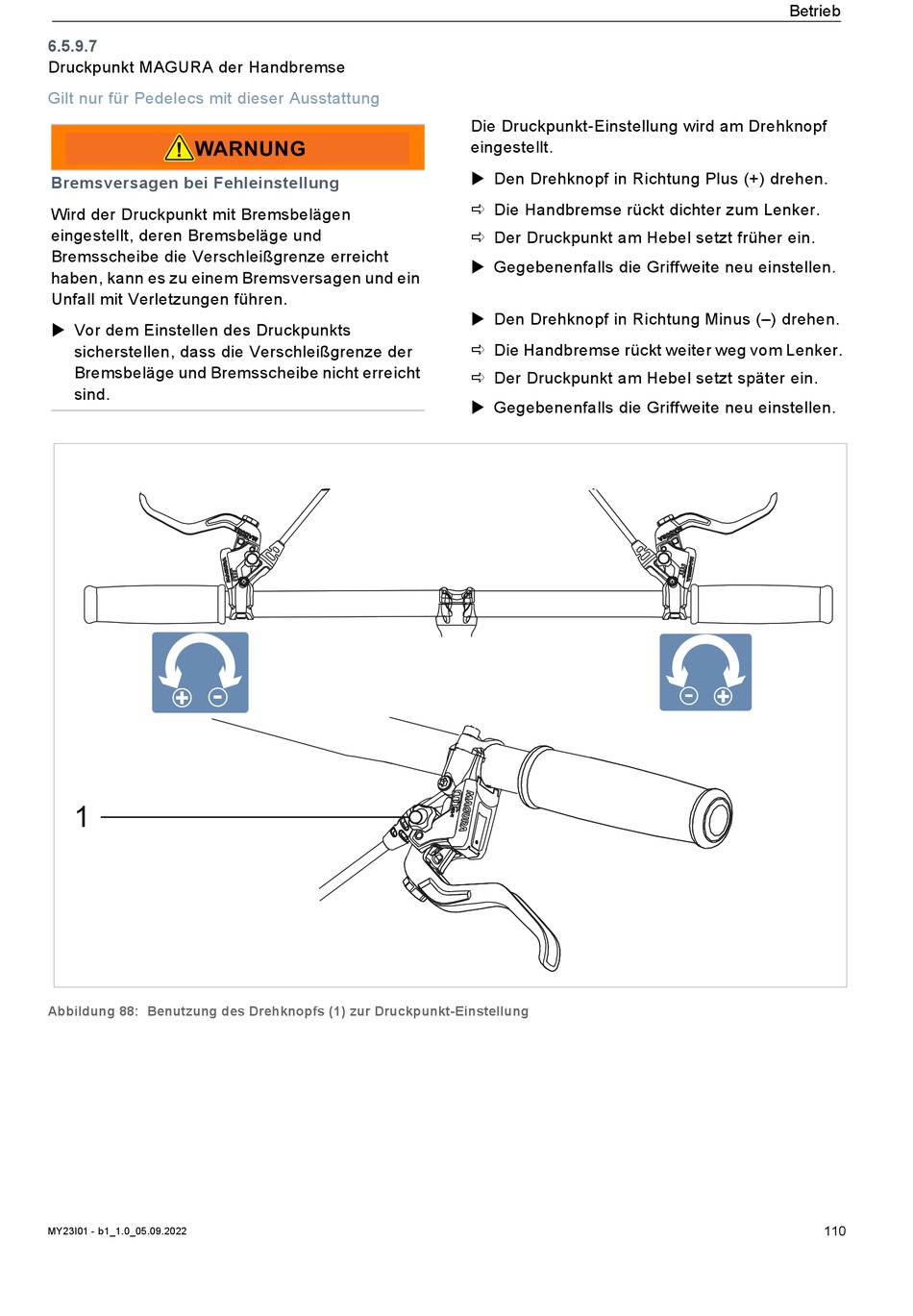

Abbildung 88: Benutzung des Drehknopfs (1) zur Druckpunkt-Einstellung
MY23I01 - b1_1.0_05.09.2022
Die Druckpunkt-Einstellung wird am Drehknopf
eingestellt.
 Den Drehknopf in Richtung Plus (+) drehen.
 Die Handbremse rückt dichter zum Lenker.
 Der Druckpunkt am Hebel setzt früher ein.
 Gegebenenfalls die Griffweite neu einstellen.
 Den Drehknopf in Richtung Minus (–) drehen.
 Die Handbremse rückt weiter weg vom Lenker.
 Der Druckpunkt am Hebel setzt später ein.
 Gegebenenfalls die Griffweite neu einstellen.
Betrieb
