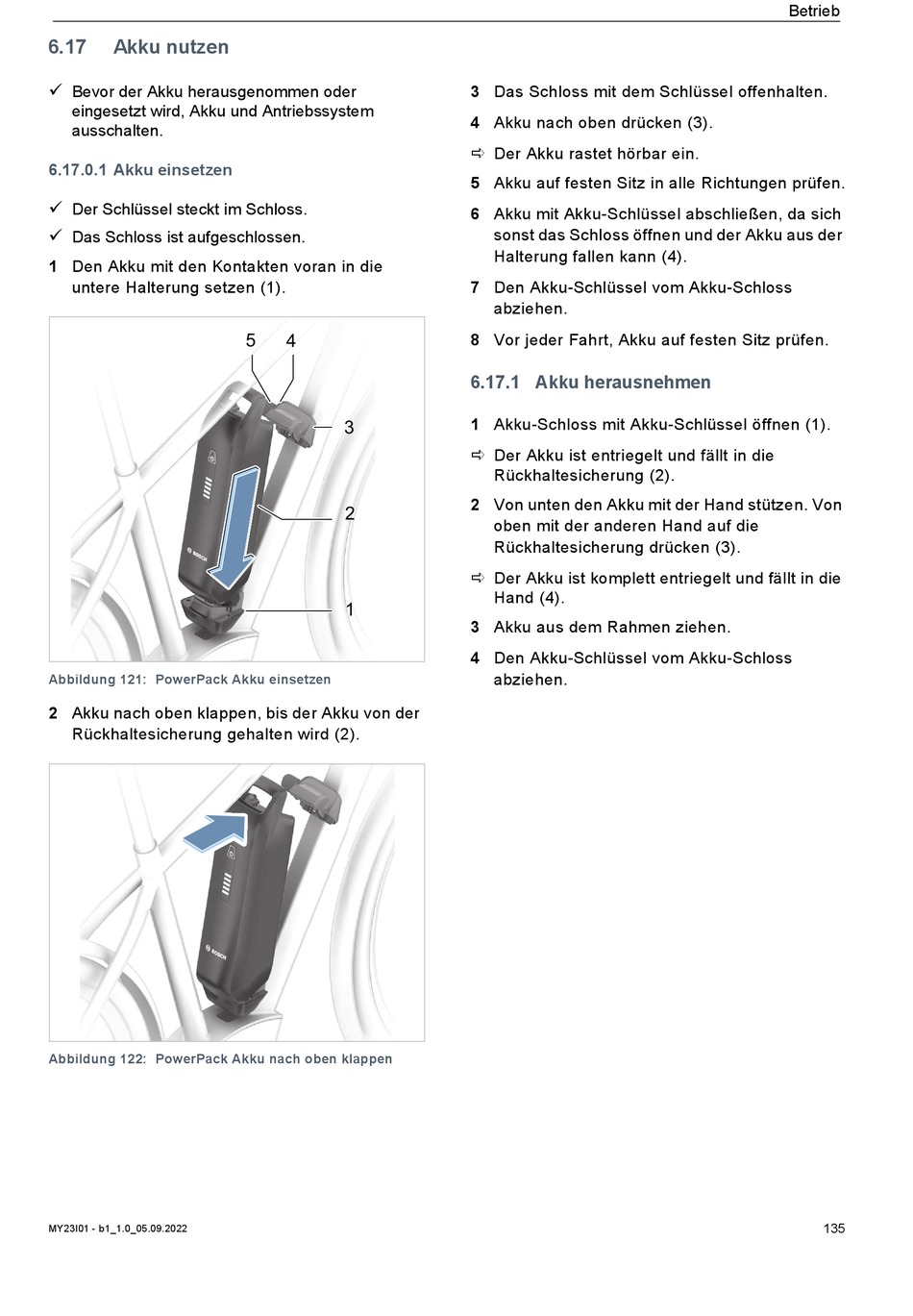

6.17
Akku nutzen
Bevor der Akku herausgenommen oder
eingesetzt wird, Akku und Antriebssystem
ausschalten.
6.17.0.1 Akku einsetzen
Der Schlüssel steckt im Schloss.
Das Schloss ist aufgeschlossen.
1 Den Akku mit den Kontakten voran in die
untere Halterung setzen (1).
Abbildung 121: PowerPack Akku einsetzen
2 Akku nach oben klappen, bis der Akku von der
Rückhaltesicherung gehalten wird (2).
.
4)
5)
6)
Abbildung 122: PowerPack Akku nach oben klappen
MY23I01 - b1_1.0_05.09.2022
5
4
3
2
1
3 Das Schloss mit dem Schlüssel offenhalten.
4 Akku nach oben drücken (3).
Der Akku rastet hörbar ein.
5 Akku auf festen Sitz in alle Richtungen prüfen.
6 Akku mit Akku-Schlüssel abschließen, da sich
sonst das Schloss öffnen und der Akku aus der
Halterung fallen kann (4).
7 Den Akku-Schlüssel vom Akku-Schloss
abziehen.
8 Vor jeder Fahrt, Akku auf festen Sitz prüfen.
6.17.1 Akku herausnehmen
1 Akku-Schloss mit Akku-Schlüssel öffnen (1).
Der Akku ist entriegelt und fällt in die
Rückhaltesicherung (2).
2 Von unten den Akku mit der Hand stützen. Von
oben mit der anderen Hand auf die
Rückhaltesicherung drücken (3).
Der Akku ist komplett entriegelt und fällt in die
Hand (4).
3 Akku aus dem Rahmen ziehen.
4 Den Akku-Schlüssel vom Akku-Schloss
abziehen.
Betrieb
135
