d) Abdeckung der Systemplatine
e) WLAN-Karte
f) Systemlüfter
g) Kamera
h) Bodenabdeckung
i) Netzteil
j) Netzteillüfter
k) E/A-Halterung
l) Systemplatine
m) Lautsprecher
n) Betriebsschalterplatine
o) Mikrofone
p) E/A-Platine
q) Headset-Anschluss
r) Antennen
s) Bildschirm

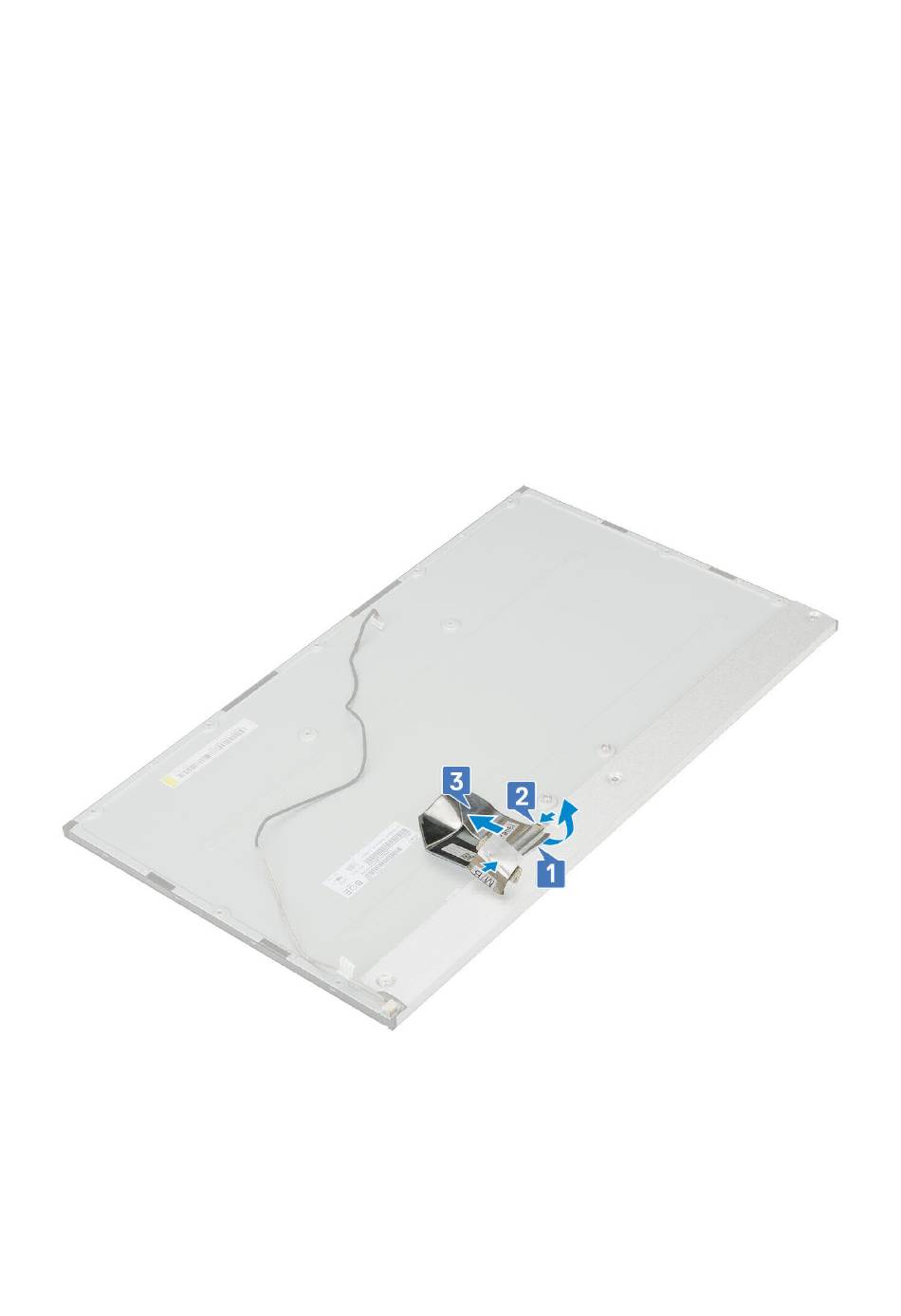

3. Entfernen des Bildschirmkabels:
a) Falten Sie das Sicherungsband nach innen [1].
b) Drücken Sie auf die Laschen auf beiden Seiten, um das Kabel zu lösen [2].
c) Trennen Sie das Kabel und heben Sie es von der Grundplatte der Bildschirmbaugruppe ab [3].
Einbauen des Bildschirmkabels
1. So bauen Sie das Bildschirmkabel ein:
a) Halten Sie die Laschen auf beiden Seiten gedrückt [1].
b) Schließen Sie das Kabel an die Grundplatte der Bildschirmbaugruppe an [2].
c) Falten Sie das Sicherungsband nach außen [3].
