Dell Latitude 7430 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Latitude 7430:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

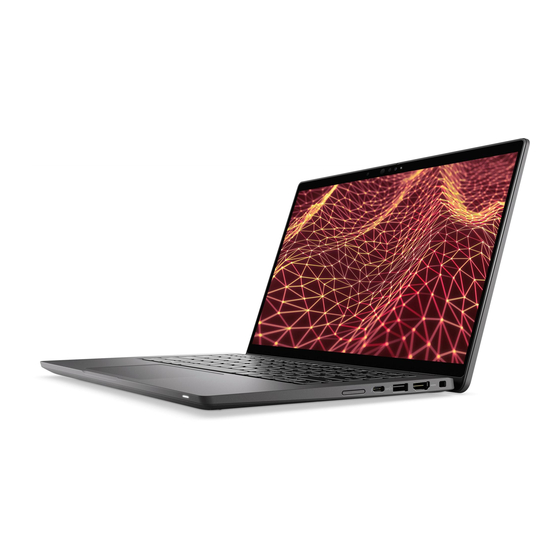

Latitude 7430
Servicehandbuch
Vorschriftenmodell: P135G/P136G
Vorschriftentyp: P135G002/P136G002
April 2022
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 7430

Inhaltszusammenfassung für Dell Latitude 7430

  • Seite 1 Latitude 7430 Servicehandbuch Vorschriftenmodell: P135G/P136G Vorschriftentyp: P135G002/P136G002 April 2022 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 BitLocker..................................10 Kapitel 2: Entfernen und Einbauen von Komponenten................ 11 Empfohlene Werkzeuge............................... 11 Schraubenliste..................................11 Hauptkomponenten von Latitude 7430..........................12 microSIM-Kartenfach................................14 Entfernen des microSIM-Kartenfachs.........................14 Installieren des microSIM-Kartenfachs........................15 Bodenabdeckung..................................15 Entfernen der Bodenabdeckung..........................15 Anbringen der Bodenabdeckung..........................
  • Seite 4 Entfernen des Temperaturmoduls..........................47 Installieren des Temperaturmoduls..........................49 WLAN-Antennenmodul..............................50 Entfernen des WLAN-Antennenmoduls........................50 Installieren des WLAN-Antennenmoduls........................51 Knopfzellenbatterie................................53 Entfernen der Knopfzellenbatterie..........................53 Einsetzen der Knopfzellenbatterie..........................53 Bildschirmbaugruppe................................54 Entfernen der Bildschirmbaugruppe........................... 54 Einbauen der Bildschirmbaugruppe..........................58 Audio-Tochterplatine................................63 Wiedereinbauen der Audio-Tochterplatine.........................63 Einbauen der Audio-Tochterplatine..........................64 Lautsprecher..................................65 Entfernen der Lautsprecher............................65...
  • Seite 5 M-BIST..................................120 LCD-Stromschienentest (L-BIST)..........................121 Integrierter LCD-Selbsttest (BIST)..........................121 Systemdiagnoseanzeigen..............................122 Wiederherstellen des Betriebssystems........................... 124 Zurücksetzen der Echtzeituhr (RTC)..........................124 Sicherungsmedien und Wiederherstellungsoptionen.....................124 Ein- und Ausschalten des WLAN............................. 125 Entladen des Reststroms (Kaltstart)..........................125 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............126 Inhaltsverzeichnis...

  • Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 7: Sicherheitsvorkehrungen

    Stellen Sie sicher, dass der Computer heruntergefahren und der Netzadapter getrennt ist. a. Halten Sie die <B>-Taste auf der Tastatur gedrückt und drücken Sie dann den Netzschalter 3 Sekunden lang oder bis das Dell Logo auf dem Bildschirm angezeigt wird.

  • Seite 8: Schutz Vor Elektrostatischer Entladung

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 9: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 10: Bitlocker

    Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...

  • Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...

  • Seite 12: Hauptkomponenten Von Latitude 7430

    ● ● E/A-Tochterplatine M2x4 Betriebsschalter mit optionalem M1.6x1.7 Fingerabdruck-Lesegerät Tastaturbaugruppe ● M1.6x1.7 ● 19/26 ● ● M2x2 ● 2 Tastatur ● Hauptkomponenten von Latitude 7430 Die folgende Abbildung zeigt die wichtigsten Komponenten von Latitude 7430. Entfernen und Einbauen von Komponenten...
  • Seite 13 1. Bodenabdeckung 2. Akku 3. E/A-Tochterplatine 4. Temperaturmodul 5. Systemplatine 6. Lautsprecher 7. Audio-Tochterplatine 8. Handauflagenbaugruppe Entfernen und Einbauen von Komponenten...

  • Seite 14: Microsim-Kartenfach

    16. Kühlplatte des M.2-Solid-State-Laufwerks 17. WWAN-Karte ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

  • Seite 15: Installieren Des Microsim-Kartenfachs

    Installieren des microSIM-Kartenfachs Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des microSIM-Kartenfachs und stellen das Installationsverfahren bildlich dar. Schritte 1. Führen Sie einen Stift in die Auswurföffnung des microSIM-Kartenfachs ein, um das microSIM-Kartenfach zu lösen. 2.
  • Seite 16 Entfernen und Einbauen von Komponenten...
  • Seite 17 Schritte 1. Lösen Sie die acht unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe. 2. Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung beginnend an den Aussparungen in den U-förmigen Vertiefungen an der oberen Kante der Bodenabdeckung in der Nähe der Scharniere ab. VORSICHT: Schieben Sie den Kunststoffstift nicht entlang der Kanten an der Oberseite der Bodenabdeckung.

  • Seite 18: Anbringen Der Bodenabdeckung

    3. Hebeln Sie die Oberseite der Bodenabdeckung auf und arbeiten Sie sich auf der linken, rechten und unteren Seite weiter vor, um die Bodenabdeckung zu öffnen. 4. Heben Sie die Bodenabdeckung von links nach rechts und entfernen Sie die Bodenabdeckung von der Handauflagen- und Tastaturbaugruppe.
  • Seite 19 Entfernen und Einbauen von Komponenten...

  • Seite 20: M.2-Solid-State-Laufwerk (Für Clamshell-Computer)

    Schritte 1. Platzieren Sie die Bodenabdeckung auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung auf die Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus und lassen Sie die Bodenabdeckungsriegel einrasten. 3. Ziehen Sie die acht unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handauflagen- und Tastaturbaugruppe fest.

  • Seite 21: Installieren Des M.2 2230-Solid-State-Laufwerks (Für Computer Ohne Kühlplatte)

    Schritte 1. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Verlängerungshalterung des M.2-2280-Solid-State-Laufwerks an der Handauflagen- und Tastaturbaugruppe befestigt ist. 2. Schieben Sie die Verlängerungshalterung des M.2-2230-Solid-State-Laufwerks aus dem M.2-Kartensteckplatz auf der Hauptplatine und entfernen Sie sie. 3. Schieben Sie das M.2-2230-Solid-State-Laufwerk aus dem M.2-Kartensteckplatz auf der Systemplatine und entfernen Sie es. ANMERKUNG: Bei Modellen ohne Kühlplatte für das Solid-State-Laufwerk ist ein Wärmefalle-Aufkleber unterhalb des Solid- State-Laufwerks an der Hauptplatine angebracht.
  • Seite 22 3. Überprüfen Sie, ob das Storage-Gerät ordnungsgemäß installiert ist: a. Schalten Sie das System ein oder starten Sie es neu. b. Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das System-Setup-Programm (BIOS) aufzurufen.

  • Seite 23: Entfernen Des M.2 2230-Solid-State-Laufwerks (Für Computer Mit Kühlplatte)

    Wenn Sie das primäre Speichergerät ersetzt haben, auf dem das Betriebssystem installiert war, informieren Sie sich in der Wissensdatenbank unter www.dell.com/support. Entfernen des M.2 2230-Solid-State-Laufwerks (für Computer mit Kühlplatte) Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 24: Installieren Des M.2 2230-Solid-State-Laufwerks (Für Computer Mit Kühlplatte)

    ANMERKUNG: Eine Wärmefalle ist im Lieferumfang der Kühlplatte für das Solid-State-Laufwerk enthalten und muss immer an der Kühlplatte befestigt sein. Wenn beim Austauschen des Solid-State-Laufwerks die Wärmefalle von der Kühlplatte getrennt wird oder am Solid-State-Laufwerk kleben bleibt, müssen Sie die Wärmefalle wieder an der Kühlplatte des Solid-State-Laufwerks befestigen, bevor Sie die Kühlplatte des Solid-State-Laufwerks erneut im System installieren.

  • Seite 25: Entfernen Des M.2-2280-Solid-State-Laufwerks

    3. Überprüfen Sie, ob das Storage-Gerät ordnungsgemäß installiert ist: a. Schalten Sie das System ein oder starten Sie es neu. b. Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das System-Setup-Programm (BIOS) aufzurufen.

  • Seite 26: Einbauen Des M.2-2280-Solid-State-Laufwerks

    Schritte 1. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Kühlplatte des M.2-2280-Solid-State-Laufwerks an der Handauflagen- und Tastaturbaugruppe befestigt ist. 2. Schieben Sie die Kühlplatte des M.2-2280-Solid-State-Laufwerks aus der Handauflagen- und Tastaturbaugruppe und entfernen Sie sie. ANMERKUNG: Eine Wärmefalle ist im Lieferumfang der Kühlplatte für das Solid-State-Laufwerk enthalten und muss immer an der Kühlplatte befestigt sein.

  • Seite 27: M.2-Solid-State-Laufwerk (Für 2-In-1-Computer)

    3. Überprüfen Sie, ob das Storage-Gerät ordnungsgemäß installiert ist: a. Schalten Sie das System ein oder starten Sie es neu. b. Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das System-Setup-Programm (BIOS) aufzurufen.

  • Seite 28: Installieren Des M.2 2230-Solid-State-Laufwerks (Für Computer Mit Kühlplatte)

    Schritte 1. Entfernen Sie die Schraube (M2x2), mit der die Kühlplatte des M.2 2230-Solid-State-Laufwerks an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Schieben und heben Sie die Kühlplatte des M.2 2230-Solid-State-Laufwerks vom M.2 2230-Solid-State-Laufwerk ab. ANMERKUNG: Eine Wärmefalle ist im Lieferumfang der Kühlplatte für das Solid-State-Laufwerk enthalten und muss immer an der Kühlplatte befestigt sein.
  • Seite 29 3. Überprüfen Sie, ob das Storage-Gerät ordnungsgemäß installiert ist: a. Schalten Sie das System ein oder starten Sie es neu. b. Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das System-Setup-Programm (BIOS) aufzurufen.

  • Seite 30: Entfernen Des M.2-2280-Solid-State-Laufwerks

    Entfernen des M.2-2280-Solid-State-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2280-Solid-State-Laufwerk. ANMERKUNG: Welche M.2-Karte im System installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte Kartenkonfigurationen für den M.2-Kartensteckplatz sind: ●...

  • Seite 31: Einbauen Des M.2-2280-Solid-State-Laufwerks

    Einbauen des M.2-2280-Solid-State-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des M.2 2280-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar. Schritte 1.

  • Seite 32: Wwan-Karte

    3. Überprüfen Sie, ob das Storage-Gerät ordnungsgemäß installiert ist: a. Schalten Sie das System ein oder starten Sie es neu. b. Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das System-Setup-Programm (BIOS) aufzurufen.
  • Seite 33 Schritte 1. Hebeln Sie mithilfe eines Kunststoffstifts die 4G-WWAN-Kartenabdeckung auf, welche die WWAN-Karte abdeckt, und entfernen Sie sie. ANMERKUNG: Hebeln Sie die 4G-WWAN-Kartenabdeckung beginnend an der Aussparung in der oberen linken Ecke auf. Entfernen und Einbauen von Komponenten...

  • Seite 34: Installieren Der 4G-Wwan-Karte

    2. Entfernen Sie die Schraube (M2x2,5), mit der die 4G-WWAN-Kartenhalterung an der Hauptplatine befestigt ist. 3. Heben Sie die 4G-WWAN-Kartenhalterung von der Hauptplatine. 4. Trennen Sie die Antennenkabel von den Anschlüssen auf der 4G-WWAN-Karte. 5. Ziehen Sie die 4G-WWAN-Karte aus dem M.2-Kartensteckplatz auf der Hauptplatine und entfernen Sie sie. Installieren der 4G-WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 35 Schritte 1. Richten Sie die Kerbe an der 4G-WWAN-Karte an der Lasche am M.2-Kartensteckplatz auf der Hauptplatine aus. 2. Schieben Sie die 4G-WWAN-Karte in den M.2-Kartensteckplatz auf der Hauptplatine. 3. Verbinden Sie die Antennenkabel mit den Anschlüssen auf der 4G-WWAN-Karte. ANMERKUNG: Verbinden Sie bei Computern mit WWAN-Karte der Kategorie 16 mit vier Anschlüssen das weiß/graue Antennenkabel Nr.
  • Seite 36 Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem System unterstützten Wireless-Karten. Tabelle 2. Farbcodierung des 4G WWAN-Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz Abbildung 1. 4G WWAN-Konfiguration 4. Setzen Sie die 4G-WWAN-Kartenhalterung auf die 4G-WWAN-Karte. 5.

  • Seite 37: Entfernen Der 5G-Wwan-Karte

    Schieben Sie die Kanten der 4G-WWAN-Kartenabdeckung in die Klemmen auf der Hauptplatine, um sie zu befestigen. ANMERKUNG: Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie in der Wissensdatenbank unter www.dell.com/support. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2.

  • Seite 38: Einbauen Der 5G-Wwan-Karte

    Schritte 1. Entfernen Sie die drei Schrauben (M2x2.5), mit denen das 5G-WWAN-Abdeckblech an der Systemplatine befestigt ist. 2. Entfernen Sie das 5G-WWAN-Abdeckblech von der Systemplatine. 3. Trennen Sie die Antennenkabel von den Anschlüssen auf der 5G-WWAN-Karte. 4. Ziehen Sie die 5G-WWAN-Karte aus dem M.2-Kartensteckplatz auf der Systemplatine und entfernen Sie sie. Einbauen der 5G-WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 39 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der 5G-WWAN-Karte und stellen das Installationsverfahren bildlich dar. Schritte 1. Richten Sie die Kerbe an der 5G-WWAN-Karte an der Lasche am M.2-Kartensteckplatz auf der Systemplatine aus. 2. Schieben Sie die 5G-WWAN-Karte fest in den M.2-Kartensteckplatz auf der Systemplatine. 3.

  • Seite 40: Akku

    6. Bringen Sie die drei Schrauben (M2x2.5) zur Befestigung des 5G-WWAN-Abdeckblechs und der 5G-WWAN-Karte an der Systemplatine wieder an. ANMERKUNG: Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2.

  • Seite 41: Entfernen Der 3-Zellen-Batterie

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...

  • Seite 42: Einbauen Der 3-Zellen-Batterie

    Schritte 1. Ziehen Sie das Batteriekabel mithilfe der Zuglasche von der Systemplatine ab. 2. Entfernen Sie die drei unverlierbaren Schrauben, mit denen der 3-Zellen-Akku an der Handauflagen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die 3-Zellen-Batterie zusammen mit dem Batteriekabel aus der Handballenstützen- und Tastaturbaugruppe heraus. 4.
  • Seite 43 Schritte 1. Drücken Sie den Akkuplatzhalter vorsichtig nach oben, um ihn am 3-Zellen-Akku zu befestigen. Entfernen und Einbauen von Komponenten...

  • Seite 44: Entfernen Des 4-Zellen-Akkus

    2. Setzen Sie die 3-Zellen-Batterie zusammen mit dem Batteriekabel in die Handballenstützen- und Tastaturbaugruppe ein. 3. Richten Sie die Schraubenbohrungen auf der 3-Zellen-Batterie an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 4. Ziehen Sie die drei unverlierbaren Schrauben zur Befestigung des 3-Zellen-Akkus an der Handauflagen- und Tastaturbaugruppe an. 5.

  • Seite 45: Einsetzen Des 4-Zellen-Akkus

    Schritte 1. Ziehen Sie das Batteriekabel mithilfe der Zuglasche von der Systemplatine ab. 2. Entfernen Sie die drei unverlierbaren Schrauben, mit denen der 4-Zellen-Akku an der Handauflagen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die 4 Zellen-Batterie zusammen mit dem Batteriekabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Einsetzen des 4-Zellen-Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 46 Schritte 1. Setzen Sie die 4-Zellen-Batterie zusammen mit dem Batteriekabel in die Handballenstützen- und Tastaturbaugruppe ein. 2. Richten Sie die Schraubenbohrungen auf der 4-Zellen-Batterie an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Ziehen Sie die drei unverlierbaren Schrauben zur Befestigung des 4-Zellen-Akkus an der Handauflagen- und Tastaturbaugruppe an. 4.

  • Seite 47: Temperaturmodul

    Die nachfolgende Abbildung zeigt die Position des Temperaturmoduls und stellt das Verfahrens zum Entfernen bildlich dar. Schritte 1. Verwenden Sie bei Latitude 7430 2-in-1-Computern einen Kunststoffstift, um die Abdeckung der Hauptplatine zusammen mit der Kühlplatte des Solid-State-Laufwerks beginnend an der oberen rechten Seite der Hauptplatinenabdeckung abzuhebeln.
  • Seite 48 2. Trennen Sie das Lüfterkabel vom Anschluss auf der Hauptplatine. 3. Trennen Sie das Kabel des Lautsprechers vom Anschluss auf der Hauptplatine. 4. Lösen Sie das Lautsprecherkabel aus den Kabelführungen an der Unterseite des Lüfters. 5. Entfernen Sie die zwei Schrauben (M2x2.5), mit denen der Lüfter befestigt ist, und die vier Schrauben (M2x2.5), mit denen der Kühlkörper an der Hauptplatine befestigt ist.

  • Seite 49: Installieren Des Temperaturmoduls

    Installieren des Temperaturmoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Wenn die Hauptplatine oder das Temperaturmodul ausgetauscht werden, müssen Sie die im Kit enthaltene Wärmeleitpaste verwenden, um die Wärmeleitfähigkeit sicherzustellen. Die folgende Abbildung zeigt die Position des Temperaturmoduls und stellt das Installationsverfahren bildlich dar.

  • Seite 50: Wlan-Antennenmodul

    7. Setzen Sie die Abdeckung der Hauptplatine und die Kühlplatte des Solid-State-Laufwerks korrekt ausgerichtet über die Steckplätze auf der Hauptplatine. 8. Beginnen Sie bei Latitude 7430 2-in-1-Computern oben rechts an der Abdeckung der Hauptplatine und drücken Sie die Abdeckung der Hauptplatine zusammen mit der Kühlplatte des Solid-State-Laufwerks auf die Hauptplatine.

  • Seite 51: Installieren Des Wlan-Antennenmoduls

    Schritte 1. Entfernen Sie bei Computern mit 4G-Antennen die Schraube (M2x2), mit der die Halterung für das WLAN-Antennenmodul an der Hauptplatine befestigt ist. 2. Entfernen Sie bei Computern mit 5G-Antennen die drei Schrauben (M2x2.5), mit denen die WWAN-Abdeckung an der Hauptplatine befestigt sind.
  • Seite 52 Schritte 1. Schieben und platzieren Sie das WLAN-Antennenmodul in den Steckplatz für das WLAN-Antennenmodul auf der Hauptplatine. 2. Bringen Sie die beiden Schrauben (M2x2,5) zur Befestigung des WLAN-Antennenmoduls an der Hauptplatine wieder an. 3. Verlegen Sie die WLAN-Antennenkabel durch die Kabelführungen auf der Hauptplatine. 4.

  • Seite 53: Knopfzellenbatterie

    2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3.

  • Seite 54: Bildschirmbaugruppe

    Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Knopfzellenbatterie und stellt das Verfahren zum Einsetzen bildlich dar. Schritte 1. Setzen Sie die Knopfzellenbatterie in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein. 2. Verbinden Sie die Knopfzellenbatterie und das flexible Flachkabel der LED-Tochterplatine mit den entsprechenden Anschlüssen auf der Hauptplatine.
  • Seite 55 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
  • Seite 56 Schritte 1. Entfernen Sie die Schraube (M2x2), mit der die WLAN-Halterung an der Systemplatine befestigt ist. 2. Entfernen Sie die WLAN-Halterung durch Schieben von der Hauptplatine. 3. Trennen Sie die WLAN-Antennenkabel von den Anschlüssen auf der Hauptplatine. 4. Lösen Sie die WLAN-Antennenkabel aus den Kabelführungen auf der Hauptplatine. ANMERKUNG: Die Schritte 1 bis 4 gelten nur für Computer mit in der Bildschirmbaugruppe installierter WLAN-Antenne.
  • Seite 57 7. Trennen Sie das Darwin-Antennenkabel Nr. 1 und das Darwin-Antennenkabel Nr. 2 von den jeweiligen Anschlüssen auf der Hauptplatine. 8. Lösen Sie bei Systemen mit 4G-Antennen das Darwin-Antennenkabel Nr. 1, das Darwin-Antennenkabel Nr. 2, das schwarz/graue WWAN-AUX1-Antennenkabel Nr. 6 und das weiß/graue WWAN-Hauptantennenkabel Nr. 5 aus den entsprechenden Kabelführungen auf der Handauflagen- und Tastaturbaugruppe.

  • Seite 58: Einbauen Der Bildschirmbaugruppe

    Sie den Computer so auf eine ebene Fläche, dass die Handauflagen- und Tastaturbaugruppe eben auf der Fläche aufliegt und die Bildschirmbaugruppe über die Kante hinausragt. 15. Öffnen Sie bei Latitude 7430 2-in-1-Computern die Bildschirmbaugruppe in einem Winkel von 180 Grad und legen Sie den Computer so auf eine ebene Fläche, dass die Bildschirmscharniere nach oben zeigen.
  • Seite 59 Entfernen und Einbauen von Komponenten...
  • Seite 60 Schritte 1. Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche. 2. Schieben Sie die Bildschirmbaugruppe schräg in die Handballenstützen- und Tastaturbaugruppe. 3. Drücken Sie die Bildschirmscharniere vorsichtig nach unten und richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handauflagen- und Tastaturbaugruppe aus. 4.
  • Seite 61 7. Richten Sie die Halterung des Bildschirmkabels aus und setzen Sie sie in den Steckplatz auf der Hauptplatine. 8. Bringen Sie die beiden Schrauben (M2x2) zur Befestigung der Bildschirmkabelhalterung an der Hauptplatine wieder an. 9. Verlegen Sie bei Computern mit 5G-Antennen das Darwin-Antennenkabel Nr. 1, das Darwin-Antennenkabel Nr. 2, das schwarz/graue WWAN-Antennenkabel Nr.
  • Seite 62 11. Verbinden Sie das Darwin-Antennenkabel Nr. 1 und das Darwin-Antennenkabel Nr. 2 mit den jeweiligen Anschlüssen auf der Hauptplatine. Abbildung 4. 4G WWAN-Konfiguration Abbildung 5. 5G WWAN-Konfiguration 12. Richten Sie bei Computern mit 4G-Antennen die Darwin-Halterung aus und setzen Sie sie in den entsprechenden Steckplatz auf der Hauptplatine ein.

  • Seite 63: Audio-Tochterplatine

    17. Bringen Sie die beiden Schrauben (M2x2) zur Befestigung der WLAN-Halterung an der Hauptplatine wieder an. ANMERKUNG: Die Schritte 15 bis 18 gelten nur für Computer mit in der Bildschirmbaugruppe installierter WLAN-Antenne. Nächste Schritte 1. Installieren Sie die 4G-WWAN-Karte bzw. die 5G-WWAN-Karte( je nach Modell). ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installierter WWAN-Karte.

  • Seite 64: Einbauen Der Audio-Tochterplatine

    Schritte 1. Trennen Sie das Kabel des Lautsprechers und das flexible Flachkabel der Audio-Tochterplatine von den jeweiligen Anschlüssen auf der Hauptplatine. 2. Lösen Sie das flexible Flachkabel der Audio-Tochterplatine von der Handauflagen- und Tastaturbaugruppe. 3. Entfernen Sie die Schraube (M2x2.5), mit der die Audio-Tochterplatine an der Systemplatine befestigt ist. 4.

  • Seite 65: Lautsprecher

    Schritte 1. Verbinden Sie das flexible Flachkabel der Audio-Tochterplatine mit dem Anschluss auf der Audio-Tochterplatine. 2. Setzen Sie die Audio-Tochterplatine zusammen mit dem flexiblen Flachkabel der Audio-Tochterplatine in den entsprechenden Steckplatz im System ein. 3. Bringen Sie die Schraube (M2x2.5) an, mit der die Audio-Tochterplatine an der Systemplatine befestigt ist. 4.
  • Seite 66 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die 3-Zellen-Batterie bzw. die 4-Zellen-Batterie ein (je nach Modell). Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Lautsprecher und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie bei Systemen mit 5G-Antennen die drei Schrauben (M2x2,5), mit denen WWAN-Abdeckung an der Hauptplatine befestigt sind.

  • Seite 67: Installieren Der Lautsprecher

    5. Lösen Sie das Klebeband, mit dem das Lautsprecherkabel an der Handauflage und am Touchpad befestigt ist. 6. Lösen und entfernen Sie das Kabel des Lautsprechers aus den Kabelführungen entlang der Unterseite des Lüfters und der Handauflagen- und Tastaturbaugruppe. 7. Hebeln Sie die Lautsprecher zusammen mit dem Kabel mithilfe eines Stifts aus Kunststoff aus der Handauflagen- und Tastaturbaugruppe.
  • Seite 68 4. Verbinden Sie bei Systemen mit 5G-Antennen das P-Sensorkabel und das Lautsprecherkabel mit den entsprechenden Anschlüssen auf der Hauptplatine. 5. Verbinden Sie bei Systemen mit 4G-Antennen das Lautsprecherkabel mit dem Anschluss auf der Hauptplatine. 6. Platzieren Sie bei Systemen mit 5G-Antennen die WWAN-Abdeckung im entsprechenden Steckplatz auf der Hauptplatine. 7.

  • Seite 69: Smartcardlesegerät

    Smartcardlesegerät Entfernen des Smartcardlesegeräts Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie die 3-Zellen-Batterie bzw. die 4-Zellen-Batterie ein (je nach Modell). Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem Smartcardlesegerät.

  • Seite 70: Einbauen Des Smartcardlesegeräts

    Schritte 1. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine. 2. Lösen und entfernen Sie das des primären Lautsprechers aus den Kabelführungen entlang der Unterseite des Lüfters. 3. Hebeln Sie den linken Lautsprecher zusammen mit dem Kabel mithilfe eines Stifts aus Kunststoff aus der Handauflagen- und Tastaturbaugruppe.
  • Seite 71 Info über diese Aufgabe ANMERKUNG: Wenn die Gummiringdichtungen beim Entfernen des linken Lautsprechers herausgedrückt werden, drücken Sie sie wieder hinein, bevor Sie den linken Lautsprecher wieder einsetzen. Die nachfolgenden Abbildungen zeigen die Position des Smartcard-Lesegeräts und bieten eine visuelle Darstellung des Installationsverfahrens.
  • Seite 72 Schritte 1. Platzieren Sie das Smartcardlesegerät zusammen mit dem flexiblen Flachkabel des Smartcardlesegeräts im entsprechenden Steckplatz am Computer. 2. Bringen Sie die vier Schrauben (M2x2.5) zur Befestigung des Smartcardlesegeräts an der Handauflagen- und Tastaturbaugruppe wieder an. 3. Bringen Sie das flexible Flachkabel des Smartcardlesegeräts an der Handauflagen- und Tastaturbaugruppe an. 4.

  • Seite 73: Systemplatine

    2. Bringen Sie die Bodenabdeckung 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Systemplatine entfernen Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie das microSIM-Kartenfach. 3.
  • Seite 74 13. Tastatur-FFC-Anschluss 14. Touchpad-FFC-Anschluss 15. Anschluss für FFC der USH-Tochterplatine 16. Anschluss für FFC der LED-Tochterplatine 17. Anschluss des Knopfzellenbatteriekabels ANMERKUNG: Bei Computern, die ohne WWAN-Karte ausgeliefert werden, wird eine 4G/5G-WWAN-Abdeckung und eine WWAN- Halterung (für eine 4G-WWAN-Karte) auf dem Computer vorinstalliert. Befolgen Sie daher die Schritte im Abschnitt über das Entfernen/Installieren der WWAN-Karte, um die WWAN-Abdeckbleche und die WWAN-Halterung zu entfernen, bevor Sie die Hauptplatine entfernen.
  • Seite 75 Entfernen und Einbauen von Komponenten...
  • Seite 76 Schritte 1. Entfernen Sie die Schraube (M2x2,5), mit der die Halterung des Fingerabdruck-Lesegeräts an der Hauptplatine befestigt ist. 2. Entfernen Sie die Halterung des Fingerabdruck-Lesegeräts von der Hauptplatine. 3. Trennen Sie die flexiblen Leiterplatten des Fingerabdruck-Lesegeräts vom Anschluss auf der Hauptplatine. ANMERKUNG: Die Schritte 1 bis 3 gelten nur für Computer, die über einen Netzschalter mit Fingerabdruck-Lesegerät verfügen.
  • Seite 77 5. Entfernen Sie bei Systemen mit 4G-Antennen die Darwin-Halterung von der Hauptplatine. 6. Trennen Sie das Darwin-Antennenkabel Nr. 1 und das Darwin-Antennenkabel Nr. 2 von den jeweiligen Anschlüssen auf der Hauptplatine. 7. Lösen Sie bei Systemen mit 4G-Antennen das Darwin-Antennenkabel Nr. 1, das Darwin-Antennenkabel Nr. 2, das schwarz/graue WWAN-AUX1-Antennenkabel Nr.
  • Seite 78 12. Entfernen Sie die zwei Schrauben (M2x2), mit denen die Bildschirmkabelhalterung an der Systemplatine befestigt ist. 13. Entfernen Sie die Bildschirmkabelhalterung von der Hauptplatine. 14. Lösen Sie das Klebeband, mit dem das Bildschirmkabel an der Hauptplatine befestigt ist. 15. Trennen Sie die folgenden Kabel von ihren jeweiligen Anschlüssen auf der Hauptplatine: a.
  • Seite 79 17. Bringen Sie die vier Schrauben (M2x2,5), die zwei Schrauben (M2x4) und die zwei Schrauben (M2x3) zur Befestigung der Hauptplatine an der Handauflagen- und Tastaturbaugruppe wieder an. ANMERKUNG: Dieser Schritt gilt nur für Computer, die über einen Netzschalter ohne Fingerabdruck-Lesegerät verfügen. 18.

  • Seite 80: Systemplatine Installieren

    Systemplatine installieren Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine. 1. Anschluss für FPC des Fingerabdruck-Lesegeräts 2. Anschluss für WWAN-Karte 3.
  • Seite 81 Die nachfolgenden Abbildungen zeigen die Position der Hauptplatine und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...
  • Seite 82 Schritte 1. Platzieren Sie die Hauptplatine zusammen mit der Knopfzellenbatterie in den jeweiligen Steckplätzen auf der Handauflagen- und Tastaturbaugruppe. 2. Bringen bei Computern mit 5G-Antennen den Wärmefalle-Aufkleber der 5G-WWAN-Karte an der Hauptplatine an. ANMERKUNG: Der Wärmefalle-Aufkleber der 5G-WWAN-Karte muss auf die neue Hauptplatine übertragen werden. 3.
  • Seite 83 6. Bringen Sie die drei Schrauben (M2x2,5), die zwei Schrauben (M2x4) und die zwei Schrauben (M2x3) zur Befestigung der Hauptplatine an der Handauflagen- und Tastaturbaugruppe wieder an. ANMERKUNG: Dieser Schritt gilt nur für Computer, die über einen Netzschalter mit Fingerabdruck-Lesegerät verfügen. 7.
  • Seite 84 e. Lautsprecherkabel f. FFC der Audio-Tochterplatine g. Touchpad-FFC h. Gegebenenfalls FFC der USH-Tochterplatine ANMERKUNG: Dieser Schritt gilt nur für Computer mit installierter USH-Tochterplatine. LED-Tochterplatinen-FFC P-Sensorkabel ANMERKUNG: Dieser Schritt gilt nur für Computer mit installierten 5G-Antennen. 8. Bringen Sie das Klebeband zur Befestigung des Bildschirmkabels an der Hauptplatine an. 9.
  • Seite 85 15. Verlegen Sie bei Computern mit 4G-Antennen das Darwin-Antennenkabel Nr. 1, das Darwin-Antennenkabel Nr. 2, das schwarz/graue WWAN-AUX1-Antennenkabel Nr. 6 und das weiß/graue WWAN-Hauptantennenkabel Nr. 5 in den entsprechenden Kabelführungen auf der Handauflagen- und Tastaturbaugruppe. ANMERKUNG: Befestigen Sie beim Verlegen der WWAN-Antennenkabel die Darwin-Kabel und das schwarz/graue WWAN- Antennenkabel (für die 4G-WWAN-Konfiguration) mit den Schwämmen.
  • Seite 86 Abbildung 6. 4G WWAN-Konfiguration Abbildung 7. 5G WWAN-Konfiguration 17. Richten Sie bei Computern mit 4G-Antennen die Darwin-Halterung aus und setzen Sie sie in den entsprechenden Steckplatz auf der Hauptplatine ein. 18. Bringen Sie bei Computern mit 4G-Antennen die Schraube (M2x2.5) zur Befestigung der Darwin-Halterung an der Hauptplatine wieder an.

  • Seite 87: E/A-Tochterplatine

    ANMERKUNG: Die Schritte 20 bis 22 gelten nur für Computer, die über einen Netzschalter mit Fingerabdruck-Lesegerät verfügen. Nächste Schritte 1. Installieren Sie das Temperaturmodul. 2. Installieren Sie die 3-Zellen-Batterie bzw. die 4-Zellen-Batterie (je nach Modell). 3. Installieren Sie die 4G-WWAN-Karte bzw.
  • Seite 88 VORSICHT: Versuchen Sie nicht, die E/A-Tochterplatine zusammen mit der Hauptplatine zu entfernen. Die nachfolgende Abbildung zeigt die Position der E/A-Tochterplatine und stellt das Verfahrens zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei Schrauben (M2x4), mit denen die E/A-Tochterplatine an der Handauflagen- und Tastaturbaugruppe befestigt ist.

  • Seite 89: Einbauen Der E/A-Tochterplatine

    3. Heben Sie die E/A-Tochterplatine von der Handauflagen- und Tastaturbaugruppe und entfernen Sie sie. Einbauen der E/A-Tochterplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der E/A-Tochterplatine und bietet eine visuelle Darstellung des Installationsverfahrens. Entfernen und Einbauen von Komponenten...

  • Seite 90: Betriebsschalter Mit Optionalem Fingerabdruckleser

    Schritte 1. Platzieren Sie die E/A-Tochterplatine im entsprechenden Steckplatz auf der Handauflagen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen auf der E/A-Tochterplatine an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der E/A-Tochterplatine an der Handauflagen- und Tastaturbaugruppe wieder Nächste Schritte 1.

  • Seite 91: Einbauen Des Netzschalters Mit Optionalem Fingerabdruck-Lesegerät

    Schritte 1. Entfernen Sie die zwei Schrauben (M1,6x1,7), mit denen der Netzschalter mit optionalem Fingerabdruck-Lesegerät an der Handauflagen- und Tastaturbaugruppe befestigt ist. 2. Lösen Sie die flexiblen Leiterplatten des Fingerabdruck-Lesegeräts vom Anschluss am System. ANMERKUNG: Dieser Schritt gilt nur für Computer, die über einen Netzschalter mit Fingerabdruck-Lesegerät verfügen. 3.

  • Seite 92: Tastatur

    Schritte 1. Setzen Sie den Netzschalter mit optionalem Fingerabdruckleser in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Befestigen Sie die flexiblen Leiterplatten des Fingerabdruck-Lesegeräts am Anschluss des Systems. ANMERKUNG: Dieser Schritt gilt nur für Computer, die über einen Netzschalter mit Fingerabdruck-Lesegerät verfügen. 3.
  • Seite 93 2. Entfernen Sie das microSIM-Kartenfach. 3. Entfernen Sie die Bodenabdeckung. 4. Entfernen Sie das M.2 2230-Solid-State-Laufwerk bzw. das M.2 2280-Solid-State-Laufwerk (je nach Modell). 5. Entfernen Sie die 4G-WWAN-Karte bzw. die 5G-WWAN-Karte( je nach Modell). ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installierter WWAN-Karte. 6.

  • Seite 94: Einbauen Der Tastatur

    Schritte 1. Lösen Sie das flexible Flachkabel der LED-Tochterplatine von der Rückseite der Tastatur. 2. Lösen Sie das flexible Flachkabel der USH-Tochterplatine von der Rückseite der Tastatur. ANMERKUNG: Dieser Schritt gilt nur für Computer mit installierter USH-Tochterplatine. 3. Lösen Sie das flexible Flachkabel des Touchpads von der Rückseite der Tastatur. 4.
  • Seite 95 Entfernen und Einbauen von Komponenten...
  • Seite 96 Schritte 1. Richten Sie die Schraubenbohrungen der Tastatur an den Schraubenbohrungen auf der Tastaturauflage aus und platzieren Sie die Tastatur auf der Tastaturauflage. 2. Bringen Sie die zwei Schrauben (M2x2) zur Befestigung der Tastatur an der Tastaturauflage wieder an. 3. Richten Sie die Tastaturbaugruppe am entsprechenden Steckplatz im Computer aus und setzen Sie sie ein. 4.

  • Seite 97: Handauflagenbaugruppe

    ANMERKUNG: Dieser Schritt gilt nur für Computer mit installierter USH-Tochterplatine. 11. Befestigen Sie das flexible Flachkabel der LED-Tochterplatine an der Rückseite der Tastatur. Nächste Schritte 1. Bauen Sie die E/A-Tochterplatine ein. 2. Bauen Sie die Systemplatine ein. 3. Installieren Sie das Temperaturmodul. 4.

  • Seite 98: Handauflagenbaugruppe Einbauen

    Schritte 1. Verwenden Sie bei Computern mit einer Handauflage aus Carbonfaser ein Instrument mit feiner Spitze um den microSIM-Platzhalter nach außen zu drücken, bevor Sie ihn aus seinem Steckplatz auf der Handauflagenbaugruppe entfernen. ANMERKUNG: Der microSIM-Platzhalter muss auf die neue Handauflagenbaugruppe übertragen werden. 2.
  • Seite 99 Schritte 1. Richten Sie bei Computern mit einer Handauflage aus Carbonfaser den microSIM-Platzhalter aus und setzen Sie ihn in den entsprechenden Steckplatz auf der Handauflagenbaugruppe. ANMERKUNG: Der microSIM-Platzhalter muss auf die neue Handauflagenbaugruppe übertragen werden. 2. Platzieren Sie die Handauflagenbaugruppe auf einer ebenen Fläche und führen Sie die erforderlichen Schritte aus, um die Handauflagenbaugruppe zu installieren.

  • Seite 100: Kapitel 3: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...

  • Seite 101: Kapitel 4: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 102: Einmaliges Startmenü

    Abhängig vom System und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 6. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht Latitude 7430 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt die Service-Tag-Nummer des Systems an.

  • Seite 103: Übersicht

    Tabelle 6. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Processor Information Prozessortyp Zeigt den Prozessortyp an. Maximum Clock Speed Zeigt die maximale Prozessortaktrate an. Minimum Clock Speed Zeigt die minimale Prozessortaktrate an. Current Clock Speed Zeigt die aktuelle Prozessortaktrate an. Core Count Zeigt die Anzahl der Prozessorkerne an.
  • Seite 104 Tabelle 7. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) (fortgesetzt) Startkonfiguration Enable Secure Boot Zum Aktivieren oder Deaktivieren der Funktion Secure Boot. Standardmäßig ist die Option Secure Boot aktiviert. Secure Boot Mode Aktivieren oder deaktivieren Sie diese Option, um die Optionen für sicheren Startmodus zu ändern.
  • Seite 105 Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“ aktiviert. Standardmäßig ist die Option Type-C Dock Override aktiviert. Video Aktivieren oder Deaktivieren der Nutzung von Video auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Video deaktiviert. Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen.
  • Seite 106 Tabelle 9. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage Standardmäßig ist die Option Secure Digital (SD) Card Read-Only Mode deaktiviert. Tabelle 10. System-Setup-Optionen – Menü „Display“ Display Bildschirmhelligkeit Brightness on battery power Legt bei Aktivierung die Bildschirmhelligkeit fest, wenn das System im Batteriebetrieb läuft.

  • Seite 107: Sicherheit

    Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird durch Anschließen einer Dell USB-C-Dockingstation das System aus dem Stand-by-Modus, dem Ruhemodus oder dem ausgeschalteten Zustand heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert.
  • Seite 108 Tabelle 13. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit TPM 2.0 Security On Ermöglicht das Aktivieren oder Deaktivieren der TPM-Sichtbarkeit für das Betriebssystem. Standardmäßig ist die Option TPM 2.0 Security On aktiviert. Attestation Enable (Bestätigen aktivieren) Ermöglicht die Steuerung, ob die TPM-Bestätigungshierarchie (Trusted Platform Module) für das Betriebssystem verfügbar ist.
  • Seite 109 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 15. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
  • Seite 110 Standardmäßig ist diese Funktion aktiviert. Dell Auto operating system Recovery Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Threshold Systemproblemlösung und des Dell OS Recovery Tools. Standardmäßig ist der Schwellenwert auf 2 gesetzt. Tabelle 16. System-Setup-Optionen – Menü „System Management“ Systemverwaltung Service Tag Zeigt die Service-Tag-Nummer des Systems an.
  • Seite 111 Tabelle 17. System-Setup-Optionen – Menü „Keyboard“ Tastatur Numlock Enable Ermöglicht die Aktivierung der Numlock-Funktion beim Start des Systems. Standardmäßig ist die Option Fn Lock Options aktiviert. Fn Lock Options Standardmäßig ist die Option „Fn Lock“ (Fn-Sperre) aktiviert. Lock Mode Standardmäßig ist die Option Lock Mode Secondary aktiviert. Mit dieser Option scannen die Tasten F1-F2 den Code auf ihre sekundären Funktionen.
  • Seite 112 Tabelle 19. System-Setup-Optionen – Menü „Virtualization“ (fortgesetzt) Virtualisierung Standardmäßig ist diese Funktion aktiviert. VT for Direct I/O Wenn aktiviert, kann das System Virtualization Technology for Directed I/O (VT-d) ausführen. Standardmäßig ist diese Funktion aktiviert. Intel Trusted Execution-Technologie (TXT) Enable Intel Trusted Execution Technology Gibt an, ob ein Measured Virtual Machine Monitor (MVMM) die zusätzlichen (TXT) Hardwarefunktionen der Intel Trusted Execution Technology nutzen kann.

  • Seite 113: Aktualisieren Des Bios

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 114: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 115: System- Und Setup-Kennwort

    ● eine funktionsfähige Computerbatterie zum Aktualisieren des BIOS Führen Sie folgende Schritte aus, um den BIOS-Aktualisierungsvorgang über das F12-Menü auszuführen: VORSICHT: Schalten Sie den Computer während des BIOS-Aktualisierungsvorgangs nicht aus. Der Computer startet möglicherweise nicht, wenn Sie den Computer ausschalten. Schritte 1.

  • Seite 116: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts

    6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für...
  • Seite 117 Wenn die Option Starten blockieren bis gelöscht auf AUS gesetzt ist, wählen Sie Fortfahren, um den Computer normal zu starten, oder BIOS-Setup, um die Warnmeldung zu löschen. ANMERKUNG: Wenn die Option Fortfahren ausgewählt ist, wird die Warnmeldung jedes Mal angezeigt, wenn der Computer eingeschaltet wird, bis die Warnmeldung gelöscht wird.
  • Seite 118 BIOS-Setup...

  • Seite 119: Kapitel 5: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...

  • Seite 120: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 121: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.

  • Seite 122: Systemdiagnoseanzeigen

    Systemdiagnoseanzeigen In diesem Abschnitt werden die Systemdiagnoseanzeigen des Latitude 7430-Systems aufgeführt. Tabelle 24. Systemdiagnoseanzeigen Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Fehler bei der TPM-Erkennung Bauen Sie die Systemplatine wieder ein. Nicht behebbarer SPI-Flash- Bauen Sie die Systemplatine Fehler wieder ein. EC kann i-Fuse nicht...
  • Seite 123 Tabelle 24. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag ● Wenn das Problem weiterhin besteht, muss das Speichermodul ersetzt werden. Systemplatinen-/Chipsatzfehler Bauen Sie die Systemplatine wieder ein. LCD-Fehler (SBIOS-Meldung) Tauschen Sie das LCD-Modul aus. LCD-Fehler (Erkennung eines Bauen Sie die Systemplatine Fehlers bei der Stromschiene wieder ein.

  • Seite 124: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 125: Ein- Und Ausschalten Des Wlan

    6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines harten Reset finden Sie in der Knowledgebase-Ressource unter www.dell.com/support. Fehlerbehebung...

  • Seite 126: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
