Einbauen des Prozessors

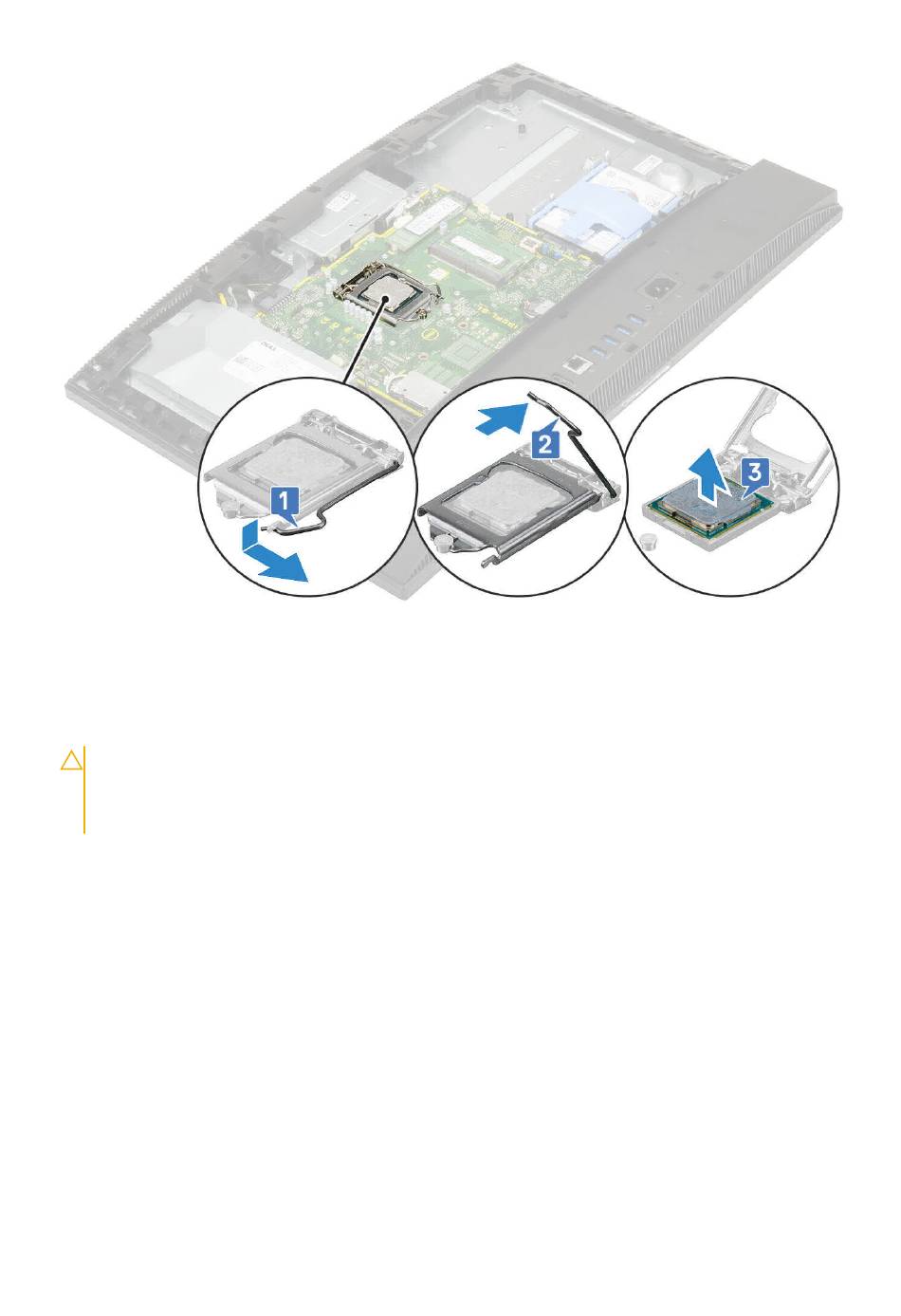

1. So installieren Sie den Prozessor:
a) Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. Richten Sie die Kerben am Prozessor
an den Laschen am Prozessorsockel aus, und setzen Sie den Prozessor in den Prozessorsockel ein [1].
VORSICHT: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf
der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt
ist, befinden sich alle vier Ecken auf gleicher Höhe. Wenn eine oder mehrere Ecken des Moduls höher als andere
liegen, ist der Prozessor falsch eingesetzt.
b) Schließen Sie die Prozessorabdeckung, indem Sie sie unter die Sicherungsschraube schieben [2].
c) Senken Sie den Sockelhebel und drücken Sie ihn unter die Lasche, um ihn zu verriegeln [3].
