4. Bauen Sie folgende Komponenten ein:
a) Abdeckung der Systemplatine
b) Hintere Abdeckung
c) Standrahmen
5. Folgen Sie den Anweisungen unter
Solid-State-Laufwerk – 2230
Entfernen der SSD 2230-Karte
1. Folgen Sie den Anweisungen unter
2. Entfernen Sie die folgenden Komponenten:
a) Standrahmen
b) Hintere Abdeckung
c) Abdeckung der Systemplatine

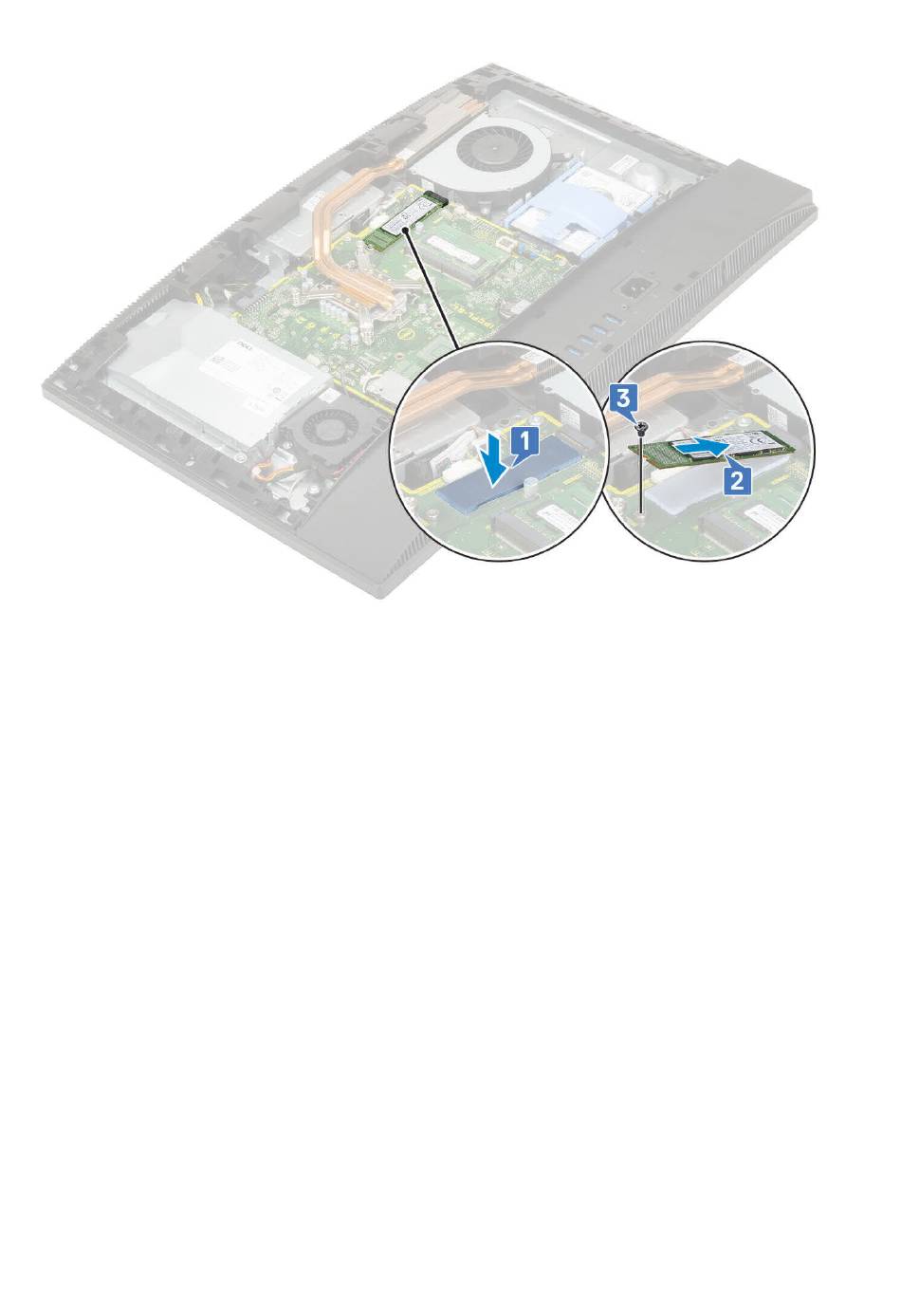

3. Entfernen Sie die Schraube (M2x2,5), mit der die SSD-Karte an der Systemplatine befestigt ist [1].
4. Ziehen und entfernen Sie die SSD-Karte aus dem Kartensteckplatz auf der Systemplatine [2].
5. Entfernen Sie die Wärmefalle [3].
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
