Einbauen des Headset-Anschlusses

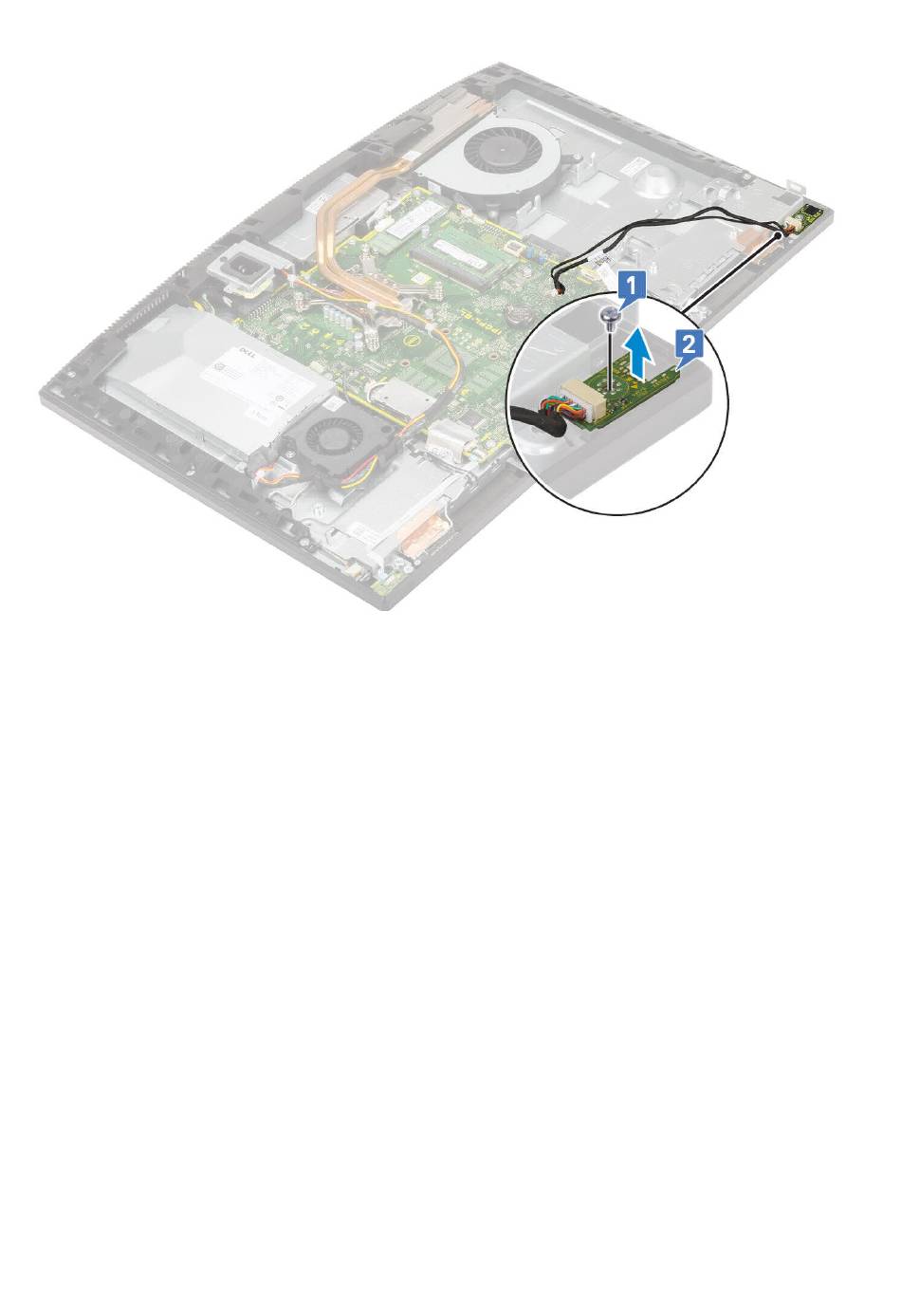

1. Schieben Sie den Headset-Anschluss in seinen Steckplatz am mittleren Rahmen und richten Sie den Schraubenschlitz am Headset-

Anschluss am Schraubenschlitz in der Grundplatte der Bildschirmbaugruppe aus [1].

2. Bringen Sie die einzelne Schraube (M3x5), die den Headset-Anschluss an der Grundplatte der Bildschirmbaugruppe befestigt, wieder

an [2].

Entfernen und Einbauen von Komponenten

W19c
